M군의 척척 캐드박사 일곱 번째 이야기! 오늘은 캐드(CAD) 일반적인 캐드(CAD) 명령어, 단축키 모음 / 마이다스캐드 아키디자인 명령어, 단축키 모음 / 마이다스캐드 아키디자인 차별화 기능 명령어, 단축키 모음 총 3가지 사례에 대해서 자세하게 알려드릴게요.
[일곱 번째 이야기]
1. 일반적인 캐드(CAD) 명령어, 단축키 모음
2. 마이다스캐드 아키디자인 명령어, 단축키 모음
3. 마이다스캐드 아키디자인 차별화 기능 명령어, 단축키 모음
1. 일반적인 캐드(CAD) 명령어, 단축키 모음
- 실무에서 많이 쓰이는 캐드(CAD)의 명령어와 단축키를 알아보자!
캐드(CAD)에는 정말 다양한 명령어와 단축키들이 있죠. 많은 실무자 분들이 나에게 편한 명령어와 단축키를 설정해서 사용하곤 할텐데요. 너무 많은 명령어 탓에 헷갈리거나 캐드를 처음 접하시는 분들을 위해 명령어와 단축키들의 이름과 기능들을 정리했습니다.
척척 캐드박사가 캐드(CAD)에서 사용되는 기본적인 명령어부터 아키디자인만의 특화 명령까지 알려드릴게요! 먼저 일반적으로 많이 사용되는 명령어와 단축키부터 알아볼까요? (Ctrl+F 를 누르고 찾고 싶은 명령어를 검색해 보세요!)
1) 그리기
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
점 그리기 |
POINT |
PO |
|
|
선 그리기 |
LINE |
L |
|
|
무한선 그리기 |
XLINE |
XL |
양방향 |
|
무한선 그리기 |
RAY |
|
일방향 |
|
연속선 그리기 |
PLINE |
PL |
|
|
다각형 그리기 |
POLYGON |
POL |
|
|
직사각형 그리기 |
RECTANG |
REC |
|
|
호 그리기 |
ARC |
A |
|
|
원 그리기 |
CIRCLE |
C |
|
|
도넛 그리기 |
DONUT |
DO |
|
|
자유곡선 그리기 |
SPLINE |
SPL |
|
|
타원 그리기 |
ELLIPSE |
EL |
|
|
지시선 그리기 |
QLEADER |
LE |
|
|
솔리드 그리기 |
SOLID |
SO |
|
|
해치 넣기 |
HATCH |
H |
|
|
그라데이션 넣기 |
GRADIENT |
GD |
|
|
경계 그리기 |
BOUNDARY |
BO |
|
|
구름형 수정 기호 |
REVCLOUD |
|
2) 수정 및 편집
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
복사하기 |
COPY |
CO |
|
|
대칭 만들기 |
MIRROR |
MI |
|
|
간격 띄우기 |
OFFSET |
O |
|
|
이동하기 |
MOVE |
M |
|
|
회전하기 |
ROTATE |
RO |
|
|
객체 확대 및 축소하기 |
SCALE |
SC |
|
|
신축하기 |
STRETCH |
S |
|
|
객체 자르기 |
TRIM |
TR |
|
|
연장하기 |
EXTEND |
EX |
|
|
끊기 |
BREAK |
BR |
|
|
결합하기 |
JOIN |
J |
|
|
모따기 |
CHAMFER |
CHA |
|
|
모깎기 |
FILLET |
F |
|
|
분해하기 |
EXPLODE |
X |
|
|
분할하기 |
DIVIDE |
DIV |
|
|
지우기 |
ERASE |
E |
|
|
정렬하기 |
ALIGN |
AL |
|
|
배열하기 |
ARRAY |
AR |
3) 도면층
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
도면층 창 생성 |
LAYER |
LA |
|
|
도면층 켜기 |
LAYON |
||
|
도면층 끄기 |
LAYOFF |
||
|
선택한 도면층 외 모두 끄기 |
LAYEREXCEPTOFF |
||
|
도면층 잠금 |
LAYLCK |
||
|
도면층 잠금 해제 |
LAYULK |
||
|
선택한 도면층 외 잠금 |
LAYEREXCEPTLCK |
||
|
도면층 동결 |
LAYFRZ |
||
|
도면층 동결 해제 |
LAYTHW |
||
|
선택한 도면층 외 동결 |
LAYEREXCEPTFRZ |
||
|
선택한 도면층 외 숨김/잠금 |
LAYISO |
||
|
숨김/잠금 도면층복원 |
LAYUNISO |
4) 치수
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
신속 치수 |
QDIM |
|
|
|
선형 치수 |
DIMLINEAR |
DLI |
|
|
정렬 치수 |
DIMALIGNED |
DAL |
|
|
호길이 치수 |
DIMARC |
DAR |
|
|
세로 좌표 |
DIMORDINATE |
DOR |
|
|
반지름 치수 |
DIMRADIUS |
DRA |
|
|
꺾어진 반지름 치수 |
DIMJOGGED |
DJO |
|
|
지름 치수 |
DIMDIAMETER |
DDI |
|
|
각도 치수 |
DIMANGULAR |
DAN |
|
|
기준선 치수 |
DIMBASELINE |
DBA |
|
|
연속 치수 |
DIMCONTINUE |
DCO |
|
|
치수 분할 |
DIMDIVIDE |
|
|
|
치수 병합 |
DIMJOIN |
|
|
|
기하 공차 |
TOLERANCE |
TOL |
|
|
중심 표시 |
DIMCENTER |
DCE |
|
|
검사 치수 |
DIMINSPECT |
|
|
|
꺾어진 선형 치수 |
DIMJOGLINE |
DJL |
|
|
치수 스타일 |
DIMSTYLE |
D |
5) 문자
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
단일행 문자 입력 |
TEXT |
DT |
|
|
단일행 문자 편집 |
DDEDIT |
ED |
|
|
여러줄 문자 입력 |
MTEXT |
MT |
|
|
여러줄 문자 편집 |
MTEDIT |
|
|
|
문자 스타일 변경 |
STYLE |
ST |
6) 도면 스타일 및 형식 설정
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
색상 설정 |
COLOR |
COL |
|
|
선종류 설정 |
LINETYPE |
LT |
|
|
선가중치 설정 |
LWEIGHT |
LW |
|
|
도면 다시 그리기 |
REDRAW |
R |
|
|
도면 재생성하기 |
REGEN |
RE |
|
|
도면 단위 설정 |
UNITS |
UN |
|
|
프로그램 설정창 열기 |
OPTIONS |
OP |
|
|
활성 객체 스냅 설정 |
OSNAP |
OS |
|
|
확대 및 축소 |
ZOOM |
Z |
7) 블록 설정 및 삽입
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
블록 정의하기 |
BLOCK |
B |
|
|
블록 속성 값 편집하기 |
ATTEDIT |
ATE |
|
|
블록 삽입 |
INSERT |
I |
|
|
블록을 도면 파일로 변환 |
WBLOCK |
W |
|
|
외부참조 또는 블록 자르기 |
XCLIP |
XC |
|
|
외부참조 관리자 |
XREF |
XR |
|
|
이미지 관리자 |
IMAGE |
IM |
8) 객체 특성 정보
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
속성 정의하기 |
ATTDEF |
ATT |
|
|
특성 창 켜기/끄기 |
PROPERTIES |
PR |
|
|
객체 특성 표시하기 |
LIST |
LI |
|
|
특성 다른 객체 적용하기 |
MATCHPROP |
MA |
|
|
거리 측정하기 |
DIST |
DI |
|
|
그룹 만들기 |
GROUP |
G |
9) FUNCTION KEY 기능
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
도움말 보기 |
HELP |
F1 |
|
|
프롬프트 띄우기 |
TEXT WINDOW |
F2 |
사용한 명령 내역 |
|
객체 스냅 켜기/끄기 |
OSNAP |
F3 |
|
|
3D 객체 스냅 |
OSNAP |
F4 |
3D |
|
등각 평면 |
ISO PLAN |
F5 |
|
|
동적 UCS |
DYNAMIC UCS |
F6 |
|
|
그리드 켜기/끄기 |
GRID |
F7 |
|
|
직교모드 켜기/끄기 |
OTHO MODE |
F8 |
|
|
그리드 스냅 켜기/끄기 |
SNAP |
F9 |
|
|
극좌표 추적 |
PLAR TRACKING |
F10 |
|
|
객체 스냅 추적 켜기/끄기 |
OBJECT TRACKING |
F11 |
|
|
동적 입력 켜기/끄기 |
DYNAMIC INPUT |
F12 |
10) CTRL+ 숫자/알파벳 기능
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
화면 툴바 보기/감추기 |
Ctrl+0 |
||
|
특성창 보기/감추기 |
Ctrl+1 |
||
|
명령창 보기/감추기 |
Ctrl+9 |
||
|
모든 객체 선택 |
Ctrl+A |
||
|
하이퍼링크 |
Ctrl+K |
||
|
새 프로젝트 만들기 |
Ctrl+N |
||
|
프로젝트 열기 |
Ctrl+O |
||
|
플롯 |
Ctrl+P |
||
|
종료 |
Ctrl+Q |
||
|
PICKSTYLE |
Ctrl+H |
0 – 작동 X 1 – 그룹으로 묶인 객체 선택 O, 해치와 경계 같이 선택 X 2 – 그룹 선택 X, 해치 선택하면 경계에 엮여 있는 객체 함께 선택 3 – 그룹으로 묶인 객체 선택 O, 해치 선택하면 경계에 엮여 있는 객체 함께 선택 |
11) 기타 기능
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
응용프로그램 로드 |
APPLOAD |
AP |
|
|
배치 뷰포트 조정하기 |
MVIEW |
MV |
|
|
점 스타일 설정 |
DDPTYPE |
|
|
|
면적 구하기 |
AREA |
AA |
2. 아키디자인 명령어, 단축키 모음
- 아키디자인만의 설계 특화 기능 명령어들을 알아보자!
앞에서 일반적인 캐드(CAD)의 명령어와 단축키를 알아보았습니다. 마이다스캐드 아키디자인은 건축 설계 특화 캐드로, CAD 작업의 생산성을 높여 주기 위한 Extention Tool이 기본적으로 탑재되어 있는데요. 이번에는 마이다스캐드 아키디자인 만의 설계 특화 기능들의 명령어와 단축키에 대해 알아보겠습니다.
* 마이다스캐드만의 특수 명령어이기 때문에 타 캐드 소프트웨어에서는 작동하지 않을 수 있다는 점 참고 바랍니다.
1) 그리기
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
대지선 그리기 |
SITECOORDINATE |
SITE |
|
|
단열재 그리기 |
INSULATION |
INSUL |
|
|
계단 그리기 |
STAIRDRAW |
STD |
|
|
문 그리기 |
DOORDRAW |
DOD |
|
|
창문 그리기 |
WINDOWDRAW |
WDD |
|
|
중심선 그리기 |
CENTERLINE |
CEN |
|
|
도면요소 그리기 |
DESIGNLIBBYNAME |
DEN |
|
|
좌표값으로 폴리선 그리기 |
PLINECOORDINATE |
PLC |
|
|
외곽선 생성 |
OUTLINE |
OTL |
곡선 -> 호 |
|
외곽선 생성 |
OUTLINE2 |
OTL2 |
곡선 -> 선 |
|
외곽선 생성 |
OUTLINE3 |
OTL3 |
사각형 |
|
간편 지시선 |
SIMPLELEADER |
|
|
|
해치 경계 재작성 |
HATCHBOUNDARY |
HBO |
|
|
해치 결합 |
HATCHJOIN |
HJ |
|
|
해치 패턴 생성 |
HATCHPATTERNGEN |
GH |
|
2) 도구
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
간편계산기 |
SIMPLECALC |
SCAL |
|
|
사칙연산 |
FOURCALC |
4C |
|
|
더하기 |
PLUS |
+ |
|
|
빼기 |
MINUS |
- |
|
|
곱하기 |
MULTIPLICATION |
* |
|
|
나누기 |
DIVISION |
/ |
|
|
평균값 |
AVERAGE |
AV |
|
|
반올림 |
ROUNDOFF |
6 |
|
|
올림 |
ROUNDUP |
5 |
|
|
버림 |
ROUNDDOWN |
4 |
|
|
번호 삽입 |
NUMBERINGINSERT |
AN1 |
|
|
번호 배열 |
NUMBERINGARRAY |
AN2 |
|
|
번호 붙이기 |
NUMBERING |
123 |
|
|
번호 증감 |
ADDNUMBER |
+1 |
|
|
색상 색인 변환 |
TRUECOLTOINDEXCOL |
TTI |
|
|
객체 선택 |
SELECTTYPE |
STT |
유형 |
|
객체 선택 |
SELECTCOLOR |
STC |
색상 |
|
불필요한 데이터 삭제 |
SMARTPURGE |
SPU |
|
|
특성/정보 제거 후 가져오기 |
IMPORTEXCEPTINFO |
IMPORTX |
|
|
도면 크기 조절 |
SCALESITHLTS |
SCLTS |
|
|
VPOINT 초기화 |
VPOINTINIT |
VPINIT |
|
3) 수정
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
창호 삭제 |
DOORWINDOWERASE |
DWE |
|
|
복사-회전-대칭 |
COROMI |
CRM |
|
|
이동-회전-대칭 |
MOROMI |
MRM |
|
|
등분 복사 |
DIVIDECOPY |
DIVL |
|
|
지우기 |
ERASEBYLAYER |
ELA |
도면층 기준 |
|
간격 띄우기 |
OFFSETBYCURRENTLAYER |
OC |
현재 도면층 |
|
다중 결합 |
MULTIJOIN |
MJ |
|
|
선 연장 |
EXTENDLINE |
EXL |
|
|
지정한 경계로 자르기 |
XTRIM |
XTR |
|
|
점/선으로 끊기 |
BREAKOBJECT |
BRO |
|
|
다중 끊기 |
MBREAK |
MBR |
|
|
객체 색상 변경 |
OBJCOLORCHANGE |
OCC |
|
|
타원->폴리선 변경 |
ELLIPSETOPLINE |
ELP |
|
|
그룹 전체 해제 |
UNGROUPALL |
UGA |
|
|
OLE 객체 밖으로 꺼내기 |
BRINGOLEFRONT |
OF |
|
|
Z값을 0으로 변경 |
3DTO2D |
3D2D |
|
4) 문자
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
문자 연속편집 |
TEXTEDITS |
TE |
|
|
문자값 및 특성일치 |
MATCHTEXT |
MATT |
|
|
문자값 일치 |
MATCHTEXTVALUE |
MATV |
|
|
문자 자르기 |
TEXTCUT |
TC |
|
|
문자 합치기 |
TEXTMERGE |
TMG |
|
|
자리맞추기 신속편집 |
QJUSTIFYTEXT |
QJT |
|
|
자리맞추기 일치 |
MATCHJUSTIFYTEXT |
MAJT |
|
|
문자 회전 |
ROTATEBYANGEL |
RAN |
|
|
문자높이 설정값 변경 |
SETTEXTSIZE |
|
|
|
여러 줄 문자로 변환 |
TEXT2MTEXT |
T2M |
|
|
문자를 폴리선으로 변경 |
TEXTTOPLINE |
TXP |
|
|
문자 외곽선 생성 |
TEXTOUTLINE |
TB |
|
|
문자스타일 단일화 |
ONLYONESTYLE |
1S |
|
|
완성형 문자로 변환 |
CONVERTUNIFIED |
|
|
3. 아키디자인 차별화 기능 명령어, 단축키 모음
- 아키디자인, 어떤 기능들이 더 있을까?
캐드(CAD)를 처음 시작하는 분들은 캐드의 기능에 대해 배우며 두근거리고 많이 배우고 싶다는 생각을 할 것입니다. 또한 캐드를 오랫동안 사용했던 분들은 캐드를 통해 더 쉽고 빠르게 도면 작업을 하고 싶다는 생각을 할 거에요.
이런 모두의 설렘과 고충을 도와주기 위한 기능이 바로 아키디자인만의 차별화 기능인데요! 어떤 차별화 기능들이 있는지 명령어와 단축키로 알아볼까요?
* 마이다스캐드만의 특수 명령어이기 때문에 타 캐드 소프트웨어에서는 작동하지 않을 수 있다는 점 참고 바랍니다.
1) Direct Draw
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
사용자선 |
USERLINE |
UL |
|
|
사용자선 정의 |
DEFINEUSERLINE |
DUL |
|

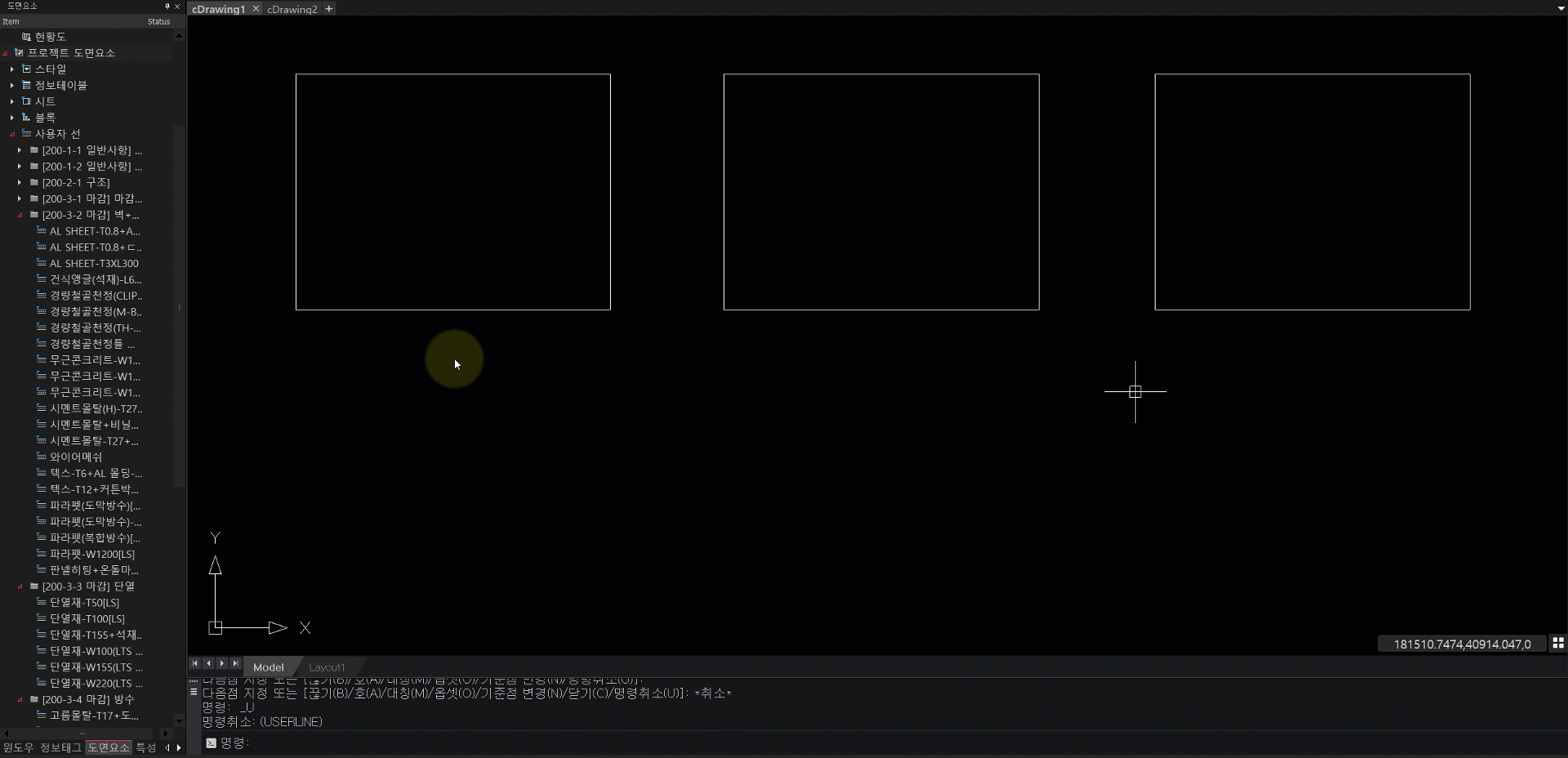

- 사용자선 -

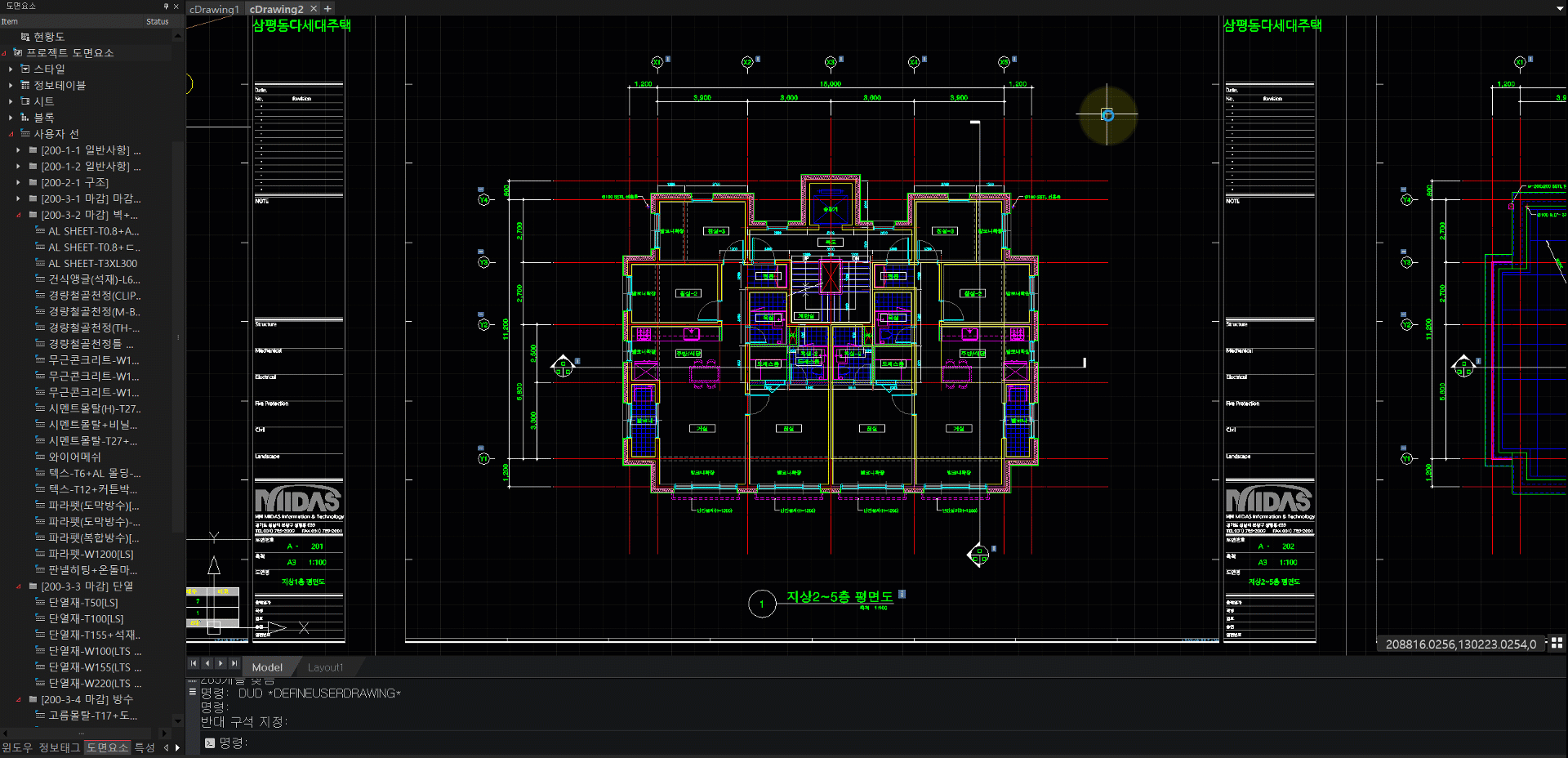

2) 참고도면 즐겨찾기
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
사용자도면 삽입 |
INSERTUSERDRAWING |
IUD |
|
|
사용자도면 정의 |
DEFINEUSERDRAWING |
DUD |
|
- 사용자도면 -

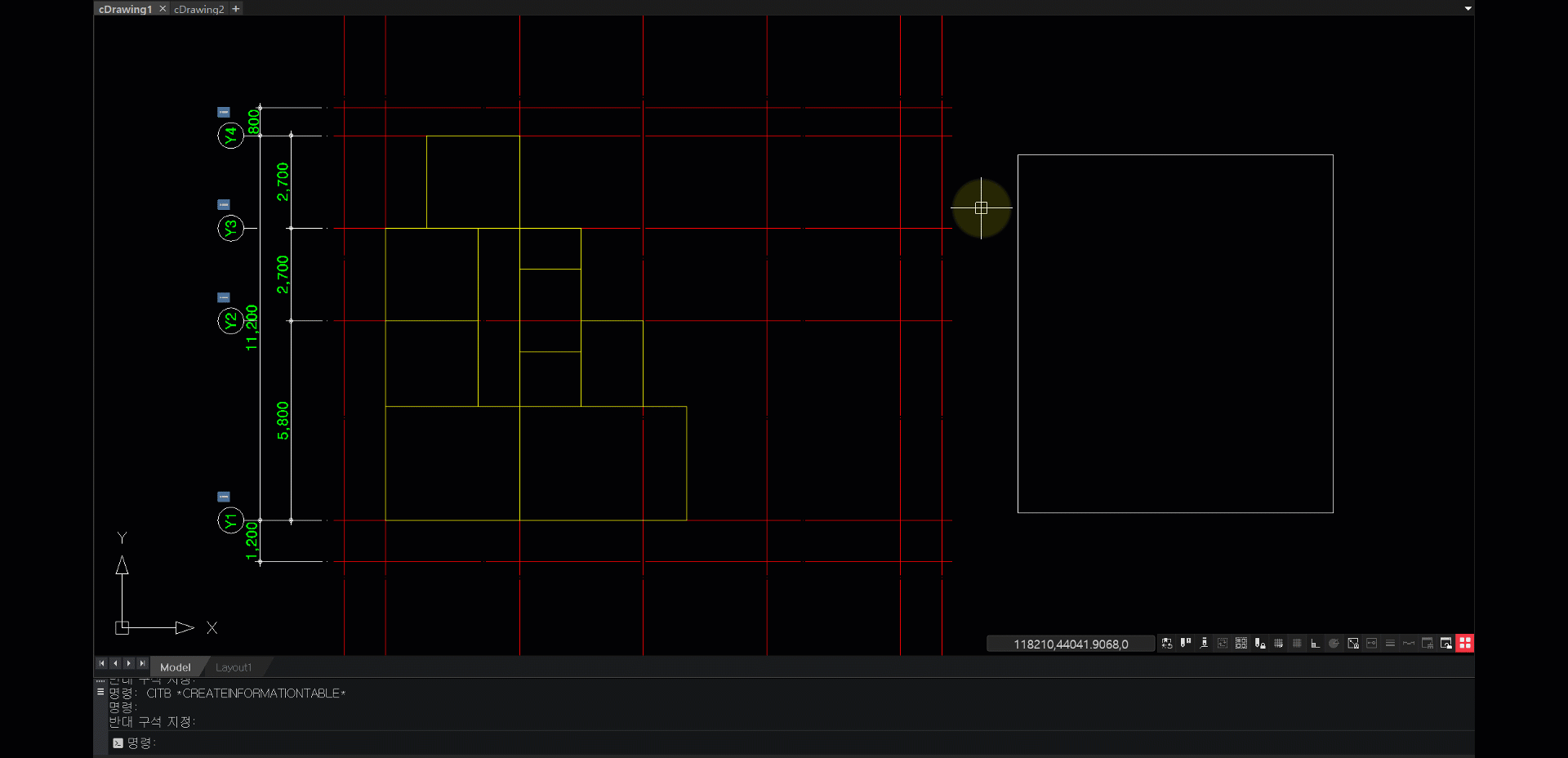

3) 면적/도면목록표 생성
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
정보테이블 생성 |
CREATEINFORMATIONTABLE |
CITB |
|
|
정보테이블 정의 |
DEFINEINFORMATIONTABLE |
DITB |
|
- 정보테이블 -

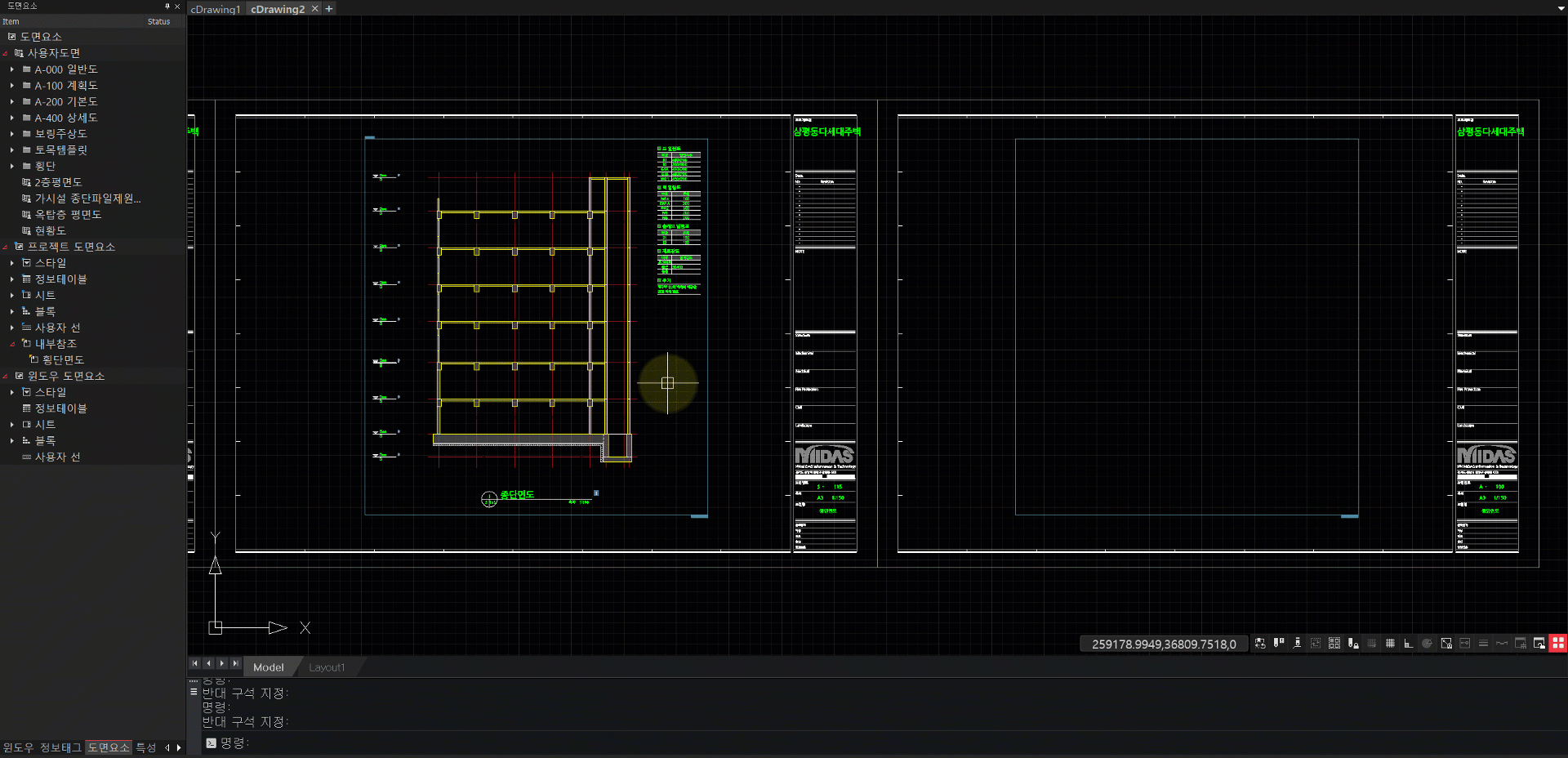

4) 내부참조
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
내부참조 삽입 |
INTERNALREFERENCES |
IREF |
|
|
내부참조 정의 |
DEFINEINTERNALREFERENCES |
DIREF |
|
|
자르기한 객체 위치 이동 |
MOVEXCLIP |
MXC |
|
|
내부참조 표시설정 |
IREFDISP |
IRD |
|
|
내부참조 신속배치 |
UNDERLAYIREF |
UIREF |
|
- 내부참조 -

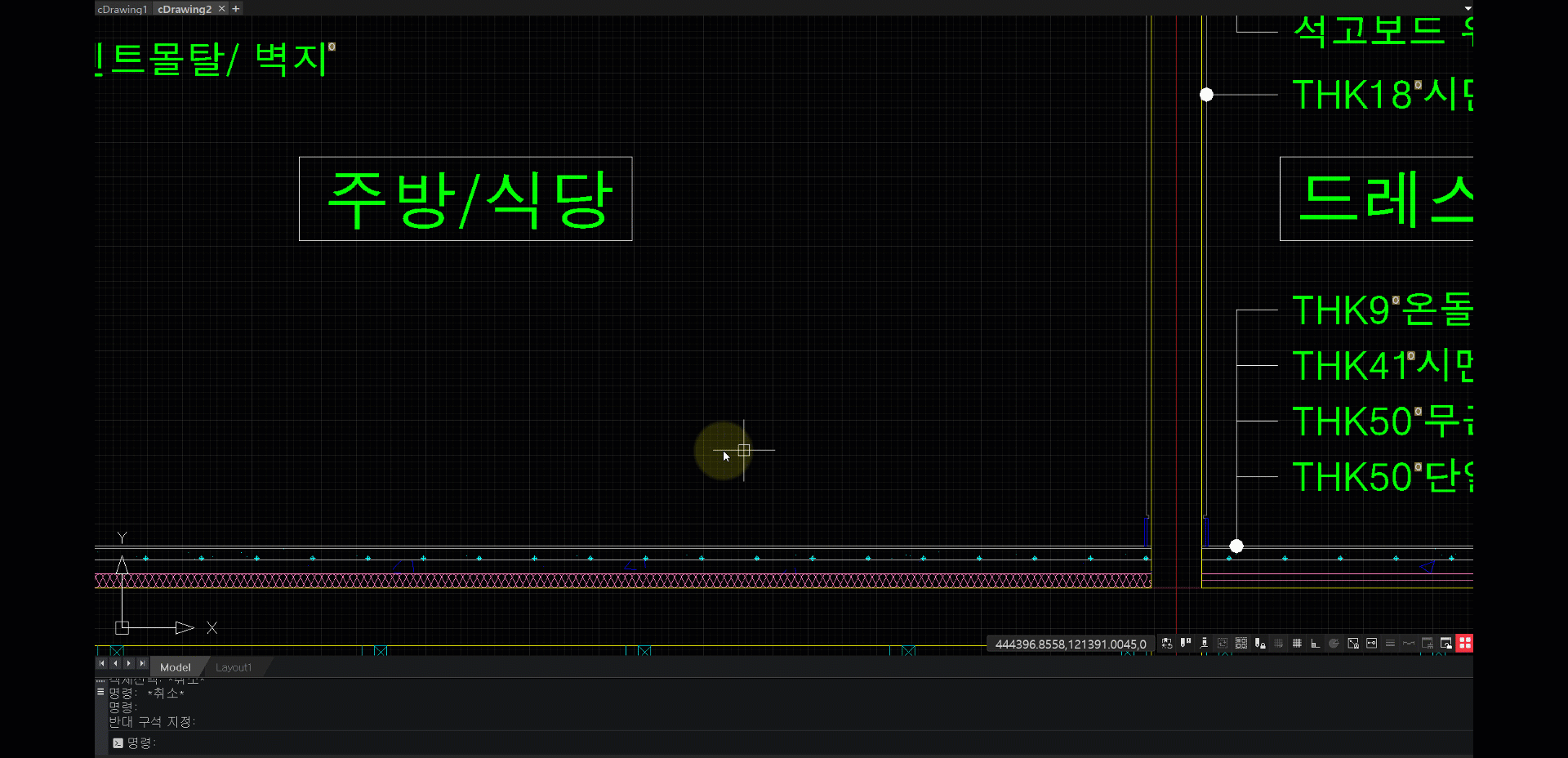

5) 정보 지시선
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
정보지시선 |
ILEA |
IL |
|
|
정보지시선 스타일 정의 |
ILEADERSTYLE |
ILS |
|
- 정보 지시선 -

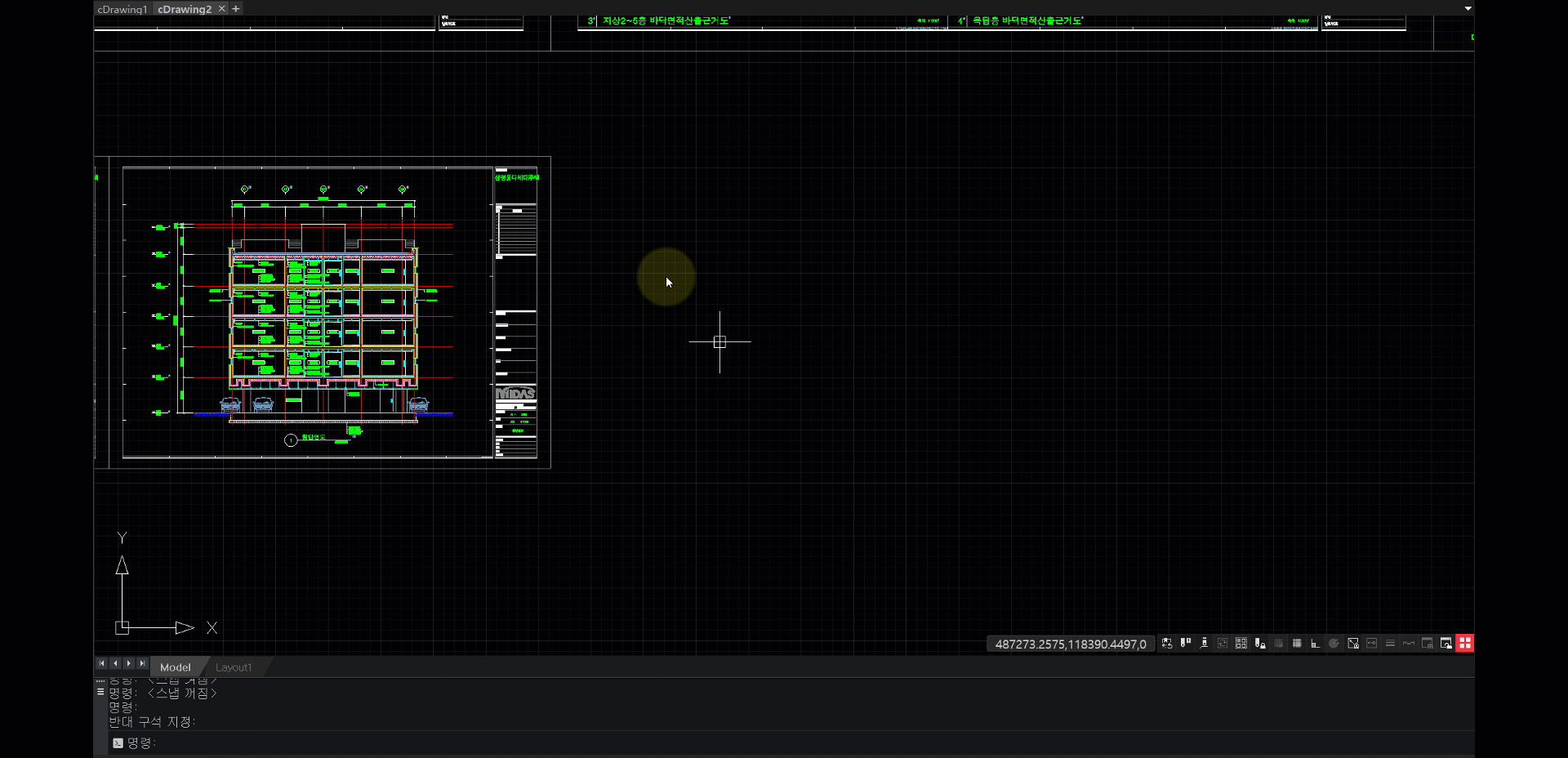

6) 시트/뷰영역
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
시트 정의 |
SHEET |
SH |
|
|
새 시트 |
NEWSHEET |
NSH |
|
|
새 뷰 영역 |
NEWVIEWREGION |
NVR |
|
- 시트 활용 -

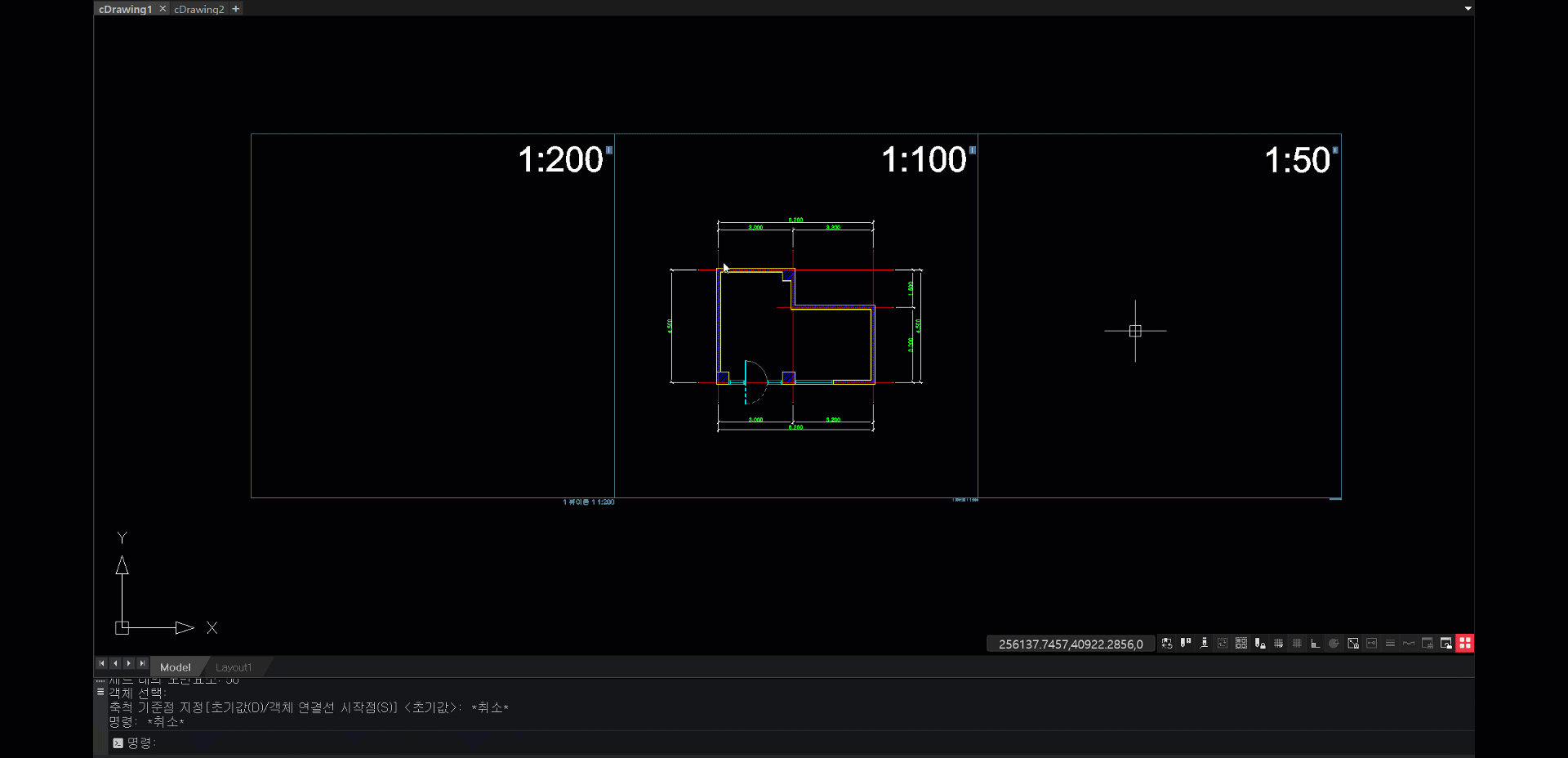

7) 자동 축척 관련 명령
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
축척기준점 위치 변경 |
SCALEBASEPOINTEDIT |
SB |
|
- 자동 축척 -
8) 기타
|
기능 내용 |
명령어 |
단축키 |
비고 |
|
축렬그리드 |
AXISGRID |
AG |
|
|
레벨그리드 |
LEVELGRID |
LG |
|
|
화살표 선 |
ARROWLINE |
ARL |
|
|
구적도 |
MENSURATION |
MS |
|
|
복사 + 트림 |
COPYTRIM |
CT |
|
|
증감 복사 |
INCREASECOPY |
ICO |
|
|
문자 그룹 |
TEXTGROUP |
TG |
|
|
문자 그룹 해제 |
TEXTUNGROUP |
TUG |
|
|
문자 그룹 편집 |
TEXTGROUPEDIT |
TGE |
|
|
프로젝트 내보내기 |
IMPORTMDWG |
IMDWG |
|
|
프로젝트 병합 |
EXPORTMDWG |
EMDWG |
|
TIP! 단축 명령어를 변경하고 싶다면?
1) 메뉴 – 도구 – 사용자화 – 단축명령 사용자 설정 클릭
2) 단축명령 메모장에서 원하는 단축 명령으로 변경
