캐드를 사용할 때 보통 '단축키'와 '단축 명령어'를 활용하여 도면을 설계하실텐데요. 단축키와 단축 명령어 외에도 "시스템 변수"가 있다는 사실 알고 계셨나요!? 시스템변수는 사용자가 캐드를 통해 설계를 할 때 최적의 환경에서 사용할 수 있도록 기본적으로 세팅이 되어있습니다.

조금 더 세부적인 세팅을 원하거나 사용하는 방식에 따라서 변경이 필요한 부분도 있을거예요. 하지만 시스템변수에 대한 정보를 확인할 수 있는 곳이 많지 않아서 모르고 지나쳤을 수도 있으셨을텐데요.

오늘은 자주 사용하는 시스템변수에 대해서 알아보는 시간을 가져보겠습니다. 시스템변수를 활용한다면 특정 기능에 대한 세부 설정을 바꿀 수도 있고, 오류라고 생각했던 부분이 변수 값을 변경해줌으로써 해결이 되는 경우가 있는데요. 하나씩 알아볼까요!?

1. MIRRTEXT

mirrtext 시스템 변수는 mirror 이용에 있어 문자를 반영하는 방법을 제어합니다.

​

0 - 문자 방향을 유지합니다. (초기값)

1 - 문자를 대칭합니다.

2. DYNMODE

dynmode 시스템 변수는 동적 입력 기능을 켜거나 끕니다.

0 - 동적 프롬프트 비롯한 모든 동적 입력 기능을 끕니다.
1 - 포인터 입력을 켭니다.
2 - 치수 입력을 켭니다.
3 - 포인터 입력 및 치수 입력을 모두 켭니다. (초기값)

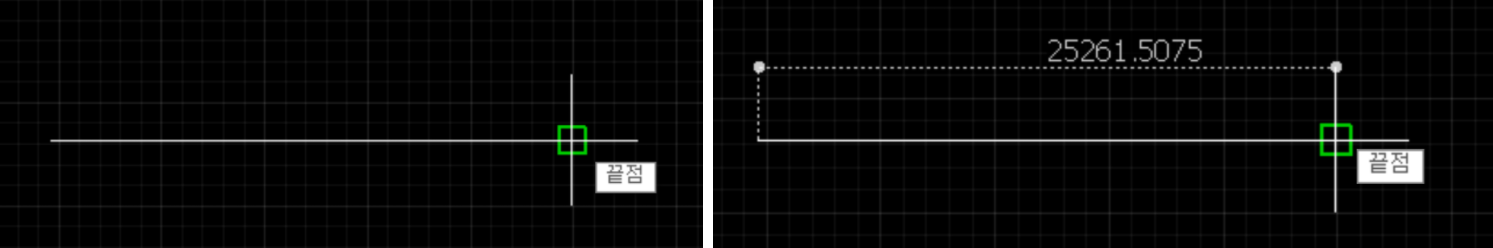

(좌) dynmode = 0 / (우) dynmode = 3

3. XCLIPFRAME

xclipframe 시스템 변수는 도면에서 내,외부참조 자르기한 경계 표시 유무와 플롯 여부를 결정합니다.

0 - 프레임이 표시되지 않으며 플롯되지도 않습니다. 프레임이 일시적으로 선택 미리보기 또는 객체 선택 시 다시 나타납니다.
1 - 잘린 내,외부참조 프레임이 표시 및 플롯됩니다.
2 - 잘린 내, 외부참조 프레임이 표시되지만 플롯되지는 않습니다. (초기값)

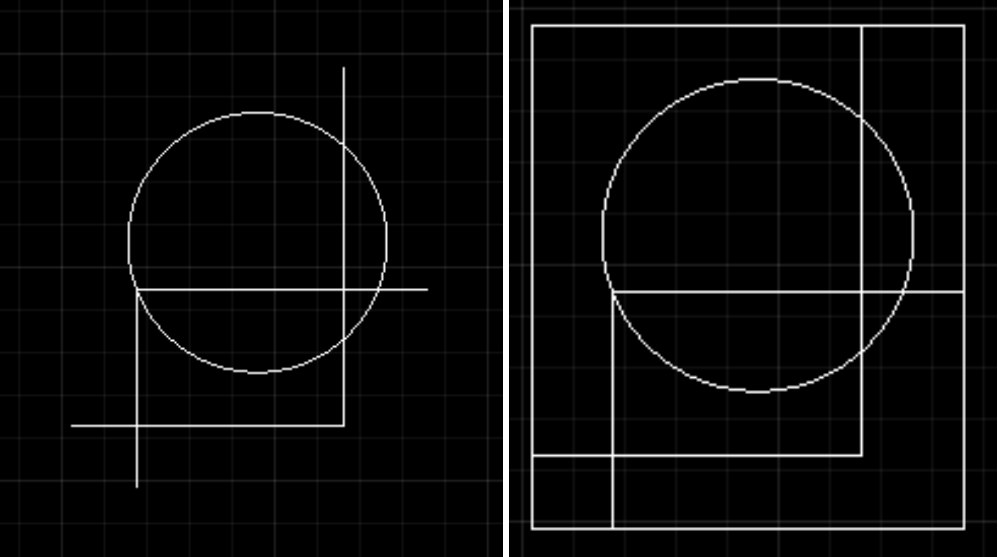

(좌) xclipframe = 0 / (우) xclipframe = 1, 2

​

4. ZOOMFACTOR

zoomfactor 시스템 변수는 마우스 휠을 앞뒤로 움직일때 배율이 변경되는 정도를 조정합니다.

3 ~ 100 사이의 정수를 유효한 값으로 사용하며, 숫자 값이 높아질수록 더 많이 변경됩니다.
※ 초기값 - '60'

5. MEASUREMENT

measurement 시스템 변수는 도면에 영국식/미터법 해치 패턴 및 선종류 파일을 사용할지 여부를 제어합니다.

0 - 영국식. ANSIHatch 및 ANSILinetype 레지스트리 설정값에서 지정된 해치 패턴 파일 및 선종류 파일을 사용합니다. (초기값)
1 - 미터법. ISOHatch 및 ISOLinetype 레지스트리 설정값에서 지정된 해치 패턴 파일 및 선종류 파일을 사용합니다.

6. FILLMODE

fillmode 시스템 변수는 해치와 채우기, 2D 솔리드 및 굵은 폴리선을 채울지 여부를 지정합니다.

0 - 객체를 채우지 않습니다. (초기값)
1 - 객체를 채웁니다.

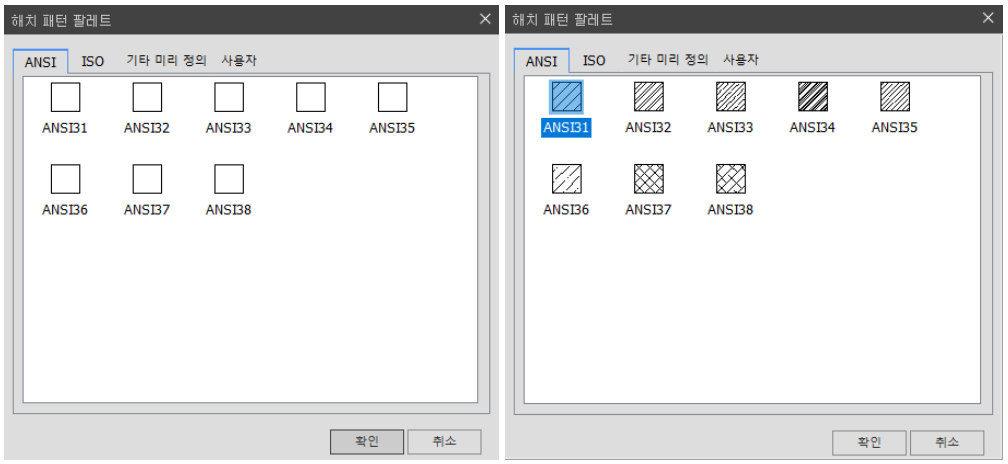

(좌) fillmode = 0 / (우) fillmode = 1

​

7. ZOOMOUTLIMIT

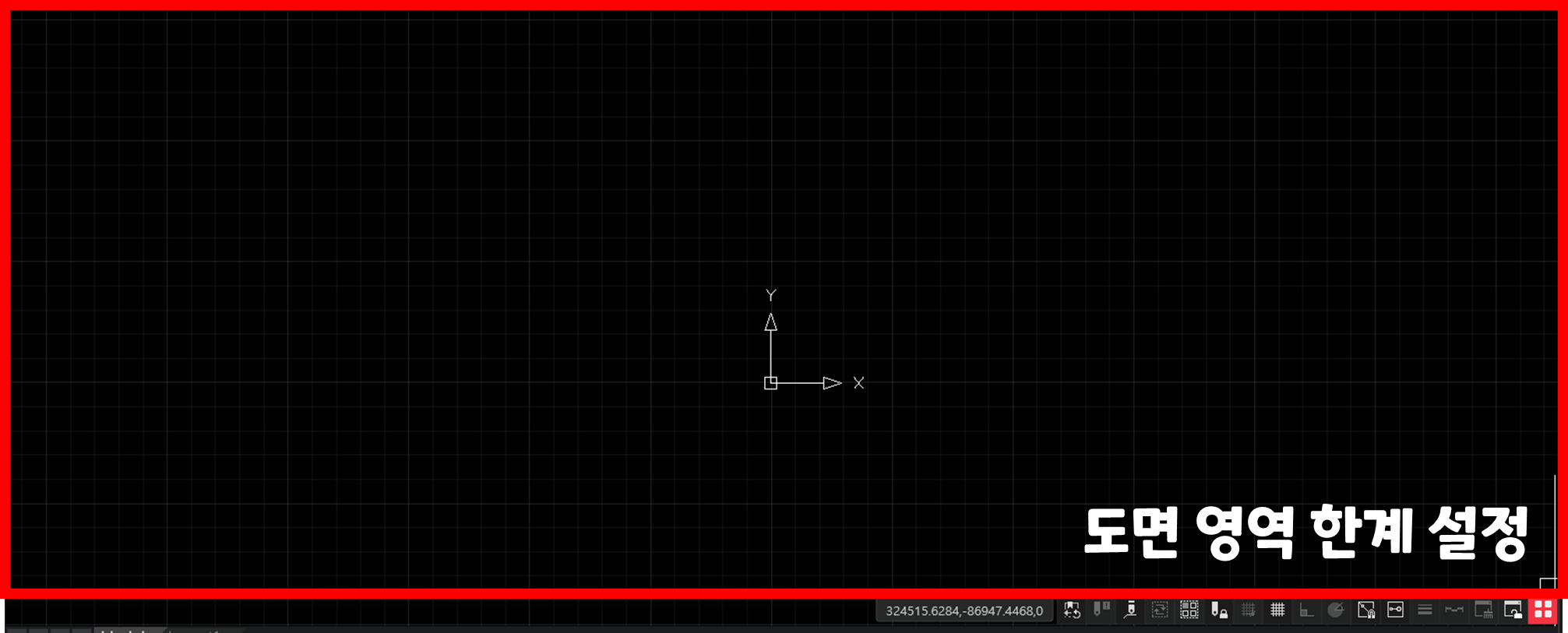

zoomoutlimit 시스템 변수는 도면 한계를 설정합니다.

​

초기값 - '10000000000.0000'

8. ISAVEBAK

isavebak 시스템 변수는 백업 파일(.bak) 저장 여부를 결정합니다.
운영 체제에서는 큰 도면의 백업 파일을 작성하기 위해 파일 데이터를 복사하는 데 증분 저장 시간의 대부분을 차지합니다.

0 - bak 파일을 작성하지 않습니다.(전체 저장의 경우도)
1 - bak 파일을 작성합니다. (초기값)

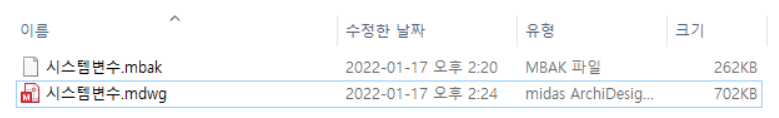

isavebak = 1

9. OUTPUTFILEOPEN

outputfileopen 시스템 변수는 파일 저장시 해당 경로 폴더 창이 열리는 여부를 결정합니다.

​

0 - 저장된 경로가 열리지 않습니다.

1 - 저장된 경로가 열립니다. (초기값)

10. MEMORYWATCHDOG

memorywatchdog 시스템 변수는 메모리가 부족해 정보손실이 예상된다는 메세지가 뜨는 경우 해당 메세지 창이 출력되지 않게 합니다.

0 - 메세지 창이 출력되지 않습니다.
1 - 메세지 창이 출력됩니다. (초기값)

오늘은 캐드 프로그램을 사용할 때, 자주 사용하거나 알아두면 유용할 법한 시스템 변수에 대해서 알아보았는데요. 이 외에도 다른 콘텐츠에서 정리한 "EXPORTMODE" 와 같은 다른 시스템변수 명령어가 있습니다. 시스템변수는 명령어를 입력하고선 마우스로 동작을 취하거나 하는 것이 아닌 "0"은 "해당 동작 끄기" "1"은 "해당 동작 켜기" 라고 이해를 하시면 편할거예요.

이처럼 평소에는 자주 사용하지는 않는 명령어지만 기본적으로 세팅을 해두거나 오류같다고 판단했을 때, 시스템변수값을 변경한다면 해결되는 경우가 있을 거예요.
