건축전기도면 작성할 때 가장 많은 시간이 소요되는 대기전력 차단 콘센트 비율 계산!

건축물 층수가 4~5층이 넘어가게 되면 수백개의 콘센트가 설치 되면서 일일이 수량을 파악하고 비율을 계산하는 것은 어려운 일입니다.

마이다스캐드에서 이런 작업을 쉽고 빠르게 할 수 있는 기능을 소개해 드리겠습니다.

midasCAD 개발사 마이다스아이티 소개

우리 손으로 만든 우리의 기술로 대한민국 공학 기술의 우수성을 전세계에 알리고 있습니다.

마이다스아이티는 1990년 MIDAS Gen을 시작으로 건축, 토목, 지반 분야에 30여 제품을 출시하여 건설분야 소프트웨어 시장 점유율 세계 1위 기업으로 그 기술력을 인정받았습니다. 그 기술력을 바탕으로, 캐드 분야의 새로운 기술 보급과 자립화를 위한 프로젝트를 추진해오고 있습니다.

대기전력 차단 콘센트 비율 계산

- 각 층별 콘센트 및 시스템 박스 수량 자동 산출

- 목표 대기전력 차단 콘센트 비율 계산

- 엑셀로 내보내기

(첨부파일 내 자료는 참고용 캐드 자료입니다. 수정사항이 생길 경우, 직접 편집하셔서 사용바라며 무단배포를금지합니다.)

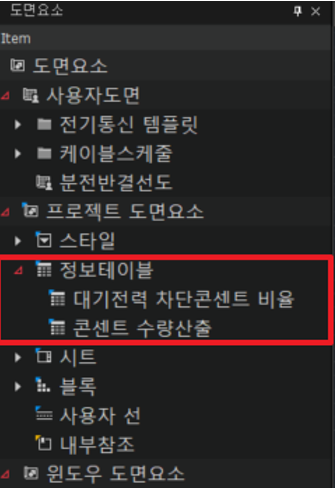

① 도면요소 로드

마이다스캐드에서 단축 명령어 “DES” 입력합니다.

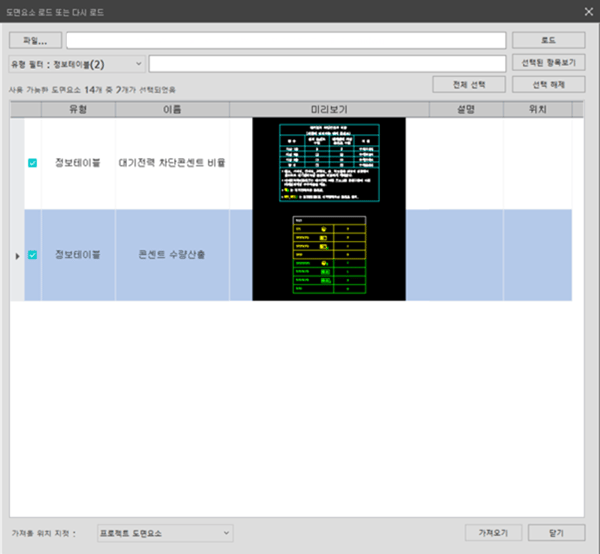

파일 – 다운받은 mdwg 파일을 열기 – 유형 필터의 정보테이블 2가지 – 대기전력 차단 콘센트 비율 + 콘센트 수량 산출 로드

② 정보테이블 삽입

도면요소 – 정보테이블 – 대기전력 차단콘센트 비율 + 콘센트 수량산출 삽입

③ 콘센트 수량산출

콘센트 우측 박스 선택 – 명령어 MIV – 수량 산출할 콘센트 선택 – 수량 산출할 영역 선택 – 콘센트 수량 산출완료 – 동일하게 시스템 박스와 대기전력 차단 콘센트 수량 산출

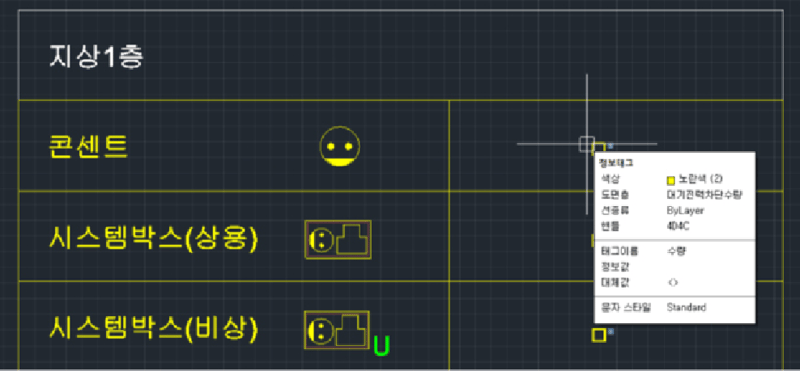

STEP 1. 콘센트 정보태그 박스 선택

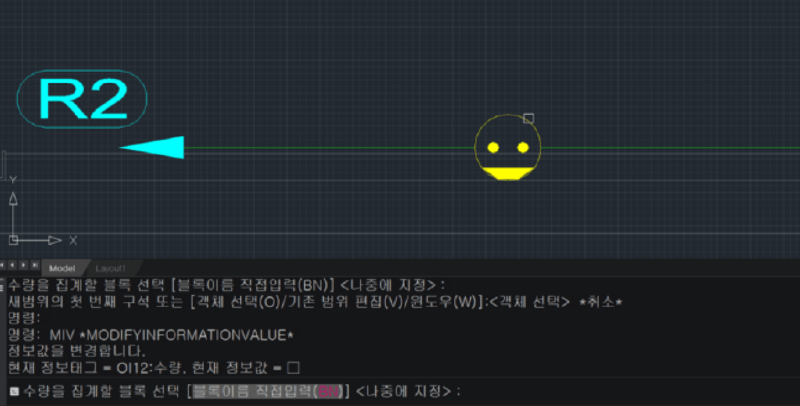

STEP 2. 단축 명령어 “MIV” 사용

STEP 3. 수량 산출할 콘센트 선택

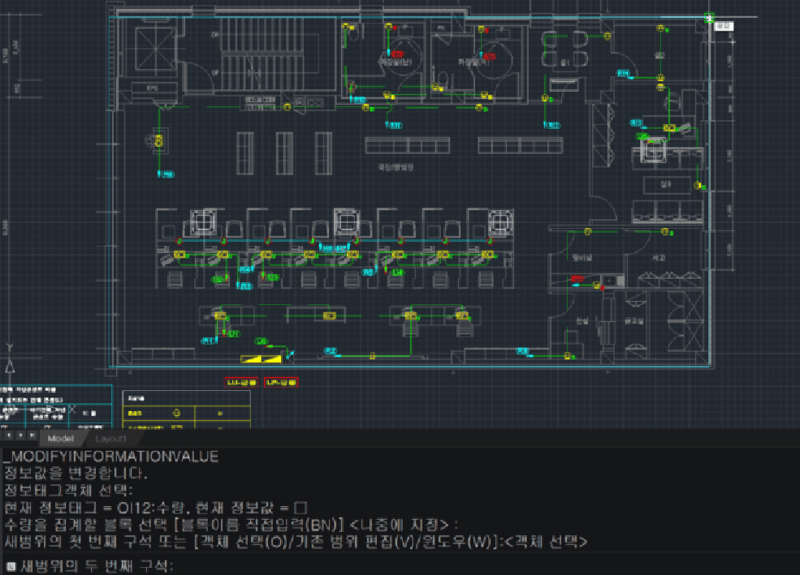

STEP 4. 산출 범위 지정

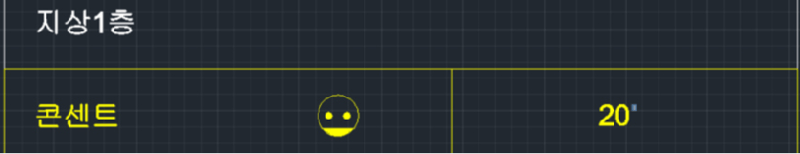

STEP 5 . 콘센트 수량 결과값 확인

④ 대기전력 차단 콘센트 비율 계산

전체 콘센트 수량 하단 박스 선택 – 명령어 CTO – 콘센트 전체 수량 선택 – 대기전력 차단 콘센트 수량 하단 박스 선택 – 명령어 CTO – 차단수량 선택 – 비율 하단의 수식 더블클릭 – 태그 기능 활용 계산

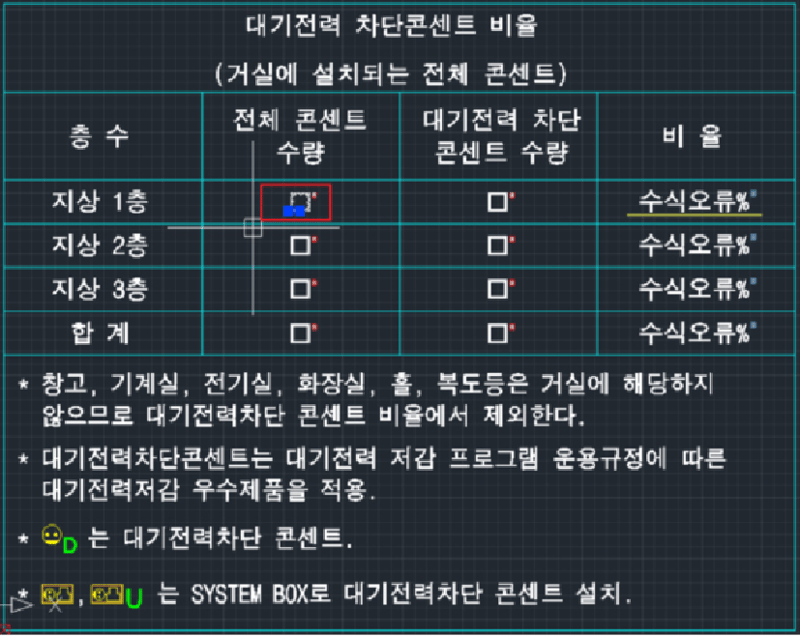

STEP 1. 전체 콘센트 수량 정보태그 박스 선택

STEP 2. 단축 명령어 “CTO” 입력 후 우측 전체수량 선택

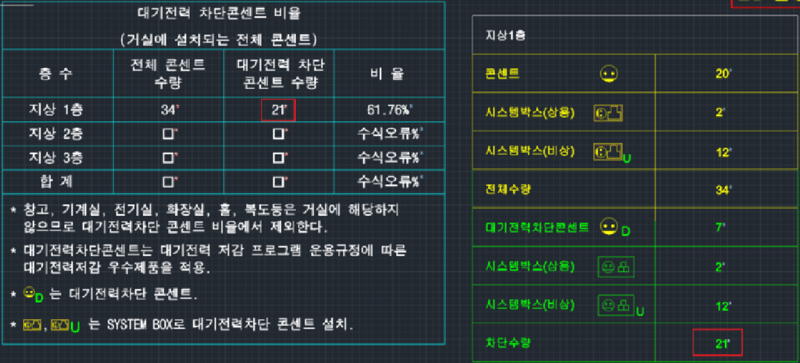

STEP 3. 동일하게 대기전력 차단 콘센트 수량 기입

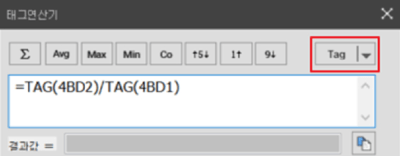

STEP 4. 대기전력 차단 콘센트 비율 더블 클릭 후 태그 기능 활용 수식 수정

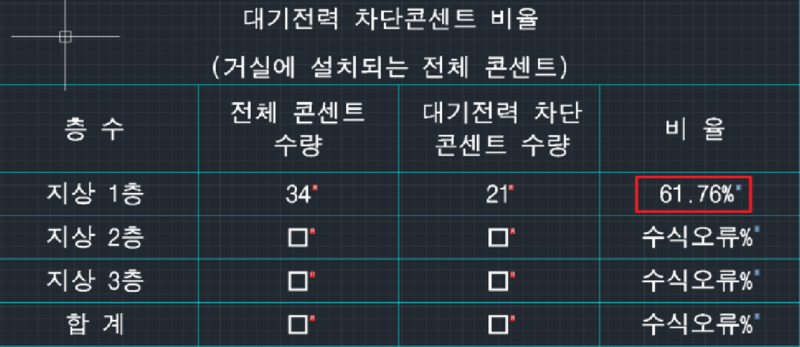

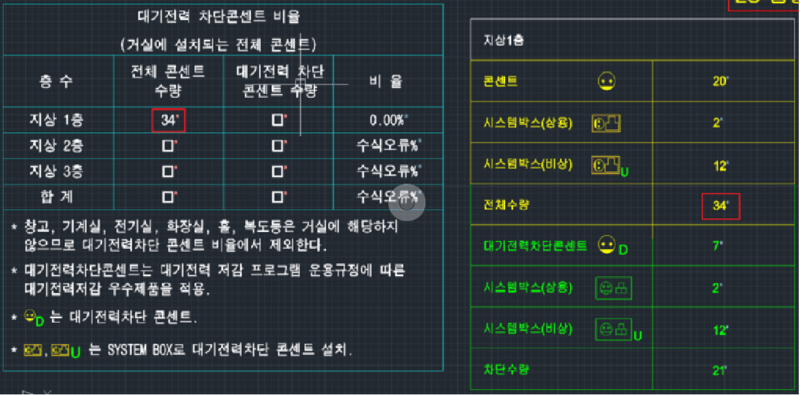

STEP 5. 계산된 수식 확인

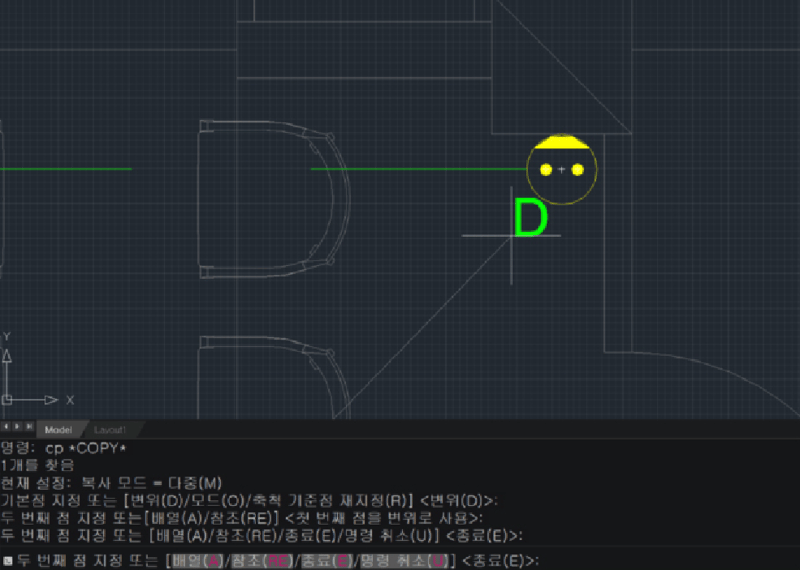

STEP 6. 대기전력 차단 콘센트 추가 필요시 대기전력 차단 콘센트 도면에 추가(비율 자동 계산)

⑤ 엑셀로 내보내기

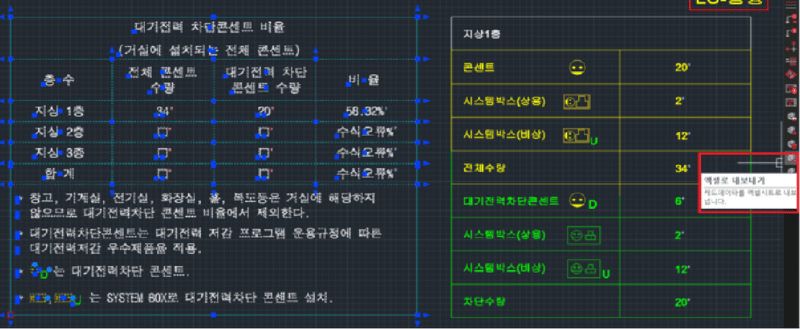

STEP 1. 대기전력 차단콘센트 비율 표 선택 후 우측 엑셀로 내보내기 선택

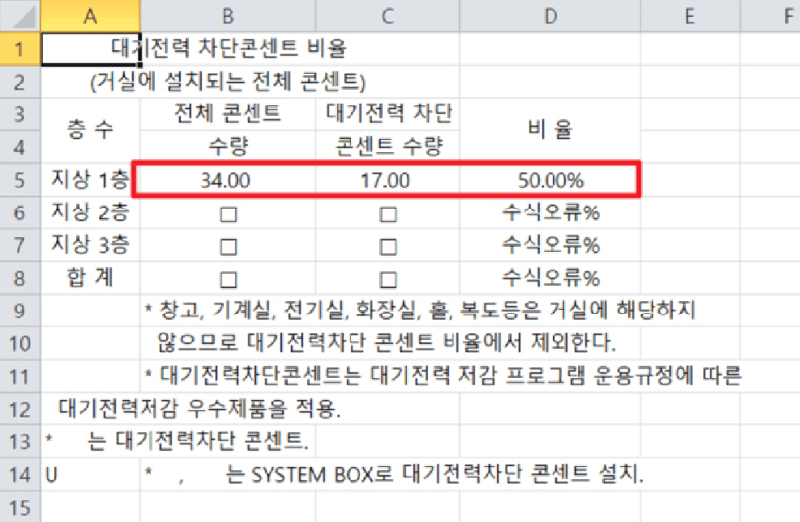

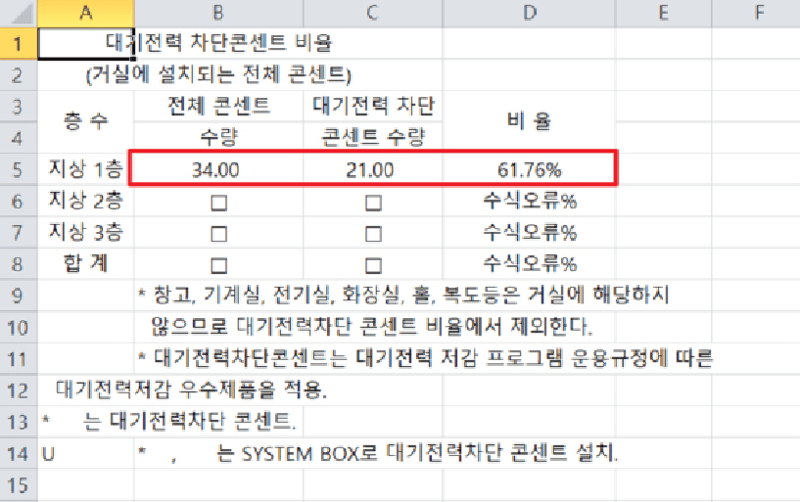

STEP 2. 내보내기 된 엑셀 파일 확인

STEP 3. 캐드 파일의 대기전력 차단콘센트 수량 수정 시 엑셀표 바로 반영

전기도면 작성에 시간이 많이 소요되는 대기전력 차단콘센트 비율계산! 이번 기회에 마이다스캐드로 쉽고 빠르게 해보시는 건 어떨까요?
