midas CAD 2022 출시!! 업데이트 내용 확인하러 가자!

midas CAD 2022 ( 마이다스캐드 ) 는 사용자가 보다 편하게 도면작업을 할 수 있도록 사용성 개선에 초점을 두고 여러 가지 내용을 업그레이드 했습니다. 주요 업그레이드 내용을 지금 바로 확인하세요!

1. 뷰 및 좌표계 회전(RotateViewCoord)

[뷰 및 좌표 회전]은 작업 화면을 회전하며 지정한 위치로 UCS가 변경되는 IRX 기능입니다.

뷰 및 좌표 회전의 단축명령어는 RVC(RotateViewCoord)로 이 기능을 활용하면 새로 설정한 사용자 UCS 방향에 맞게 작업뷰 화면도 같이 돌아갑니다. 이로 인해 평면도 기준으로 입면도, 단면도 도면작업을 할 때 더욱 직관적인 작업 할 수 있을것으로 기대됩니다.

보통 사용자 좌표 회전 명령어인 UCS를 사용하여 새 좌표축을 설정하는데, 작업 뷰는 돌아가지 않습니다. 입면도, 단면도 작업을 할때 ROTATE 명령으로 도면을 일부 돌려서 작업하다가 원상태의 도면으로 다시 돌리는 등 기존 반복 작업이 번거로우셨을 것입니다. 이제는 [ 뷰 및 좌표회전 ] 기능을 활용하여 보다 효율적인 도면작업을 해보세요~

- 뷰 및 좌표계 회전 : 내용 자세히 보기

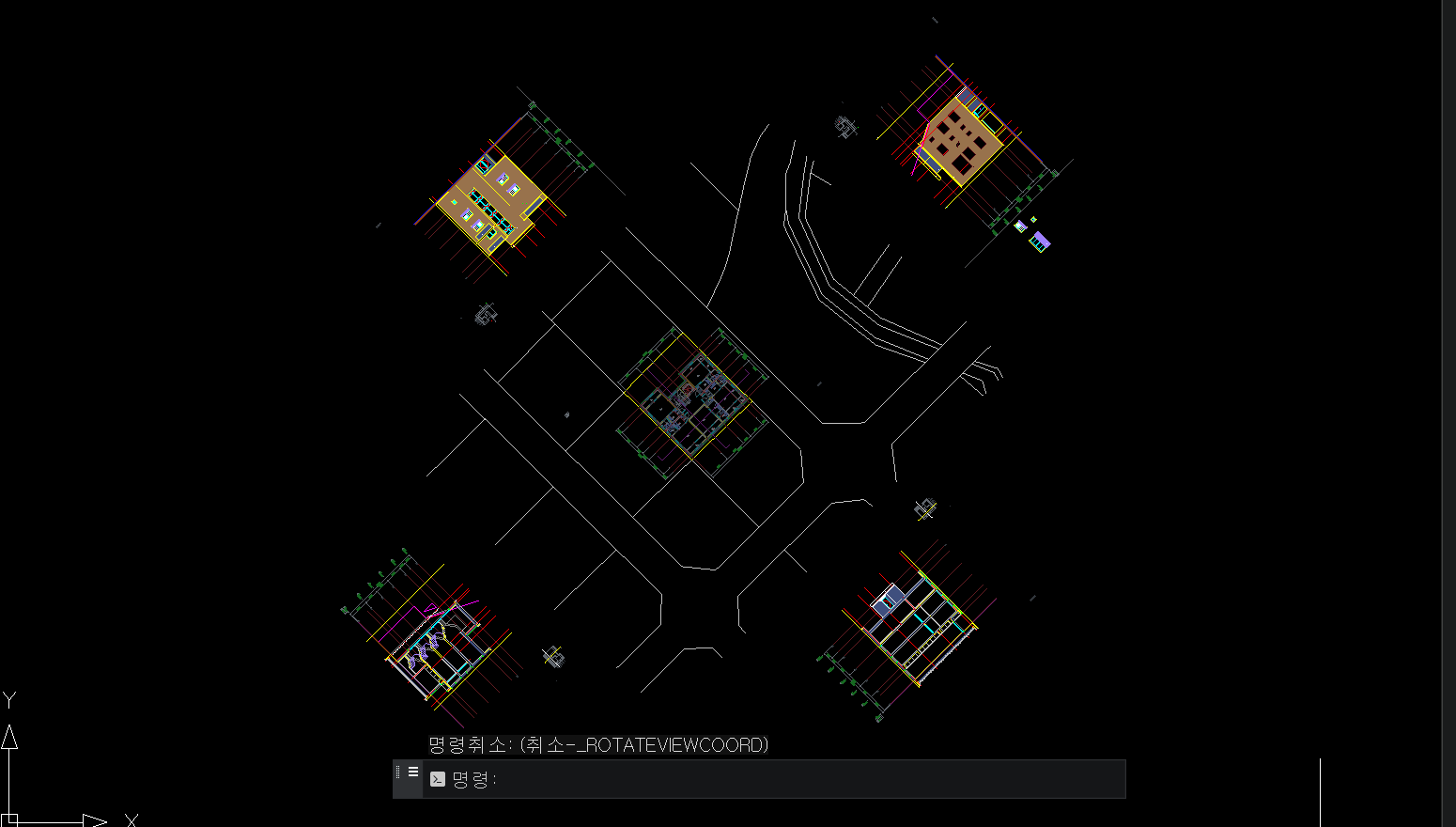

RVC 명령어

UCS 변경과 화면 회전을 한 번에 가능하며, RVC + 명령어 없이 Shift + Click으로 창호 삽입 가능

2. PDF 연속출력 호환 프린터 지원 확대(Plot)

midas CAD 2022 는 midas file printer 뿐만 아니라, Microsoft Print to PDF , Cute PDF, doPDF 11 ... 외부 pdf 드라이버를 사용하여 PDF 연속출력이 가능합니다. 연속출력 진행시 대화상자에 스풀링/인쇄 프로세스가 분리되어 표시되며 중간에 취소 가능합니다.

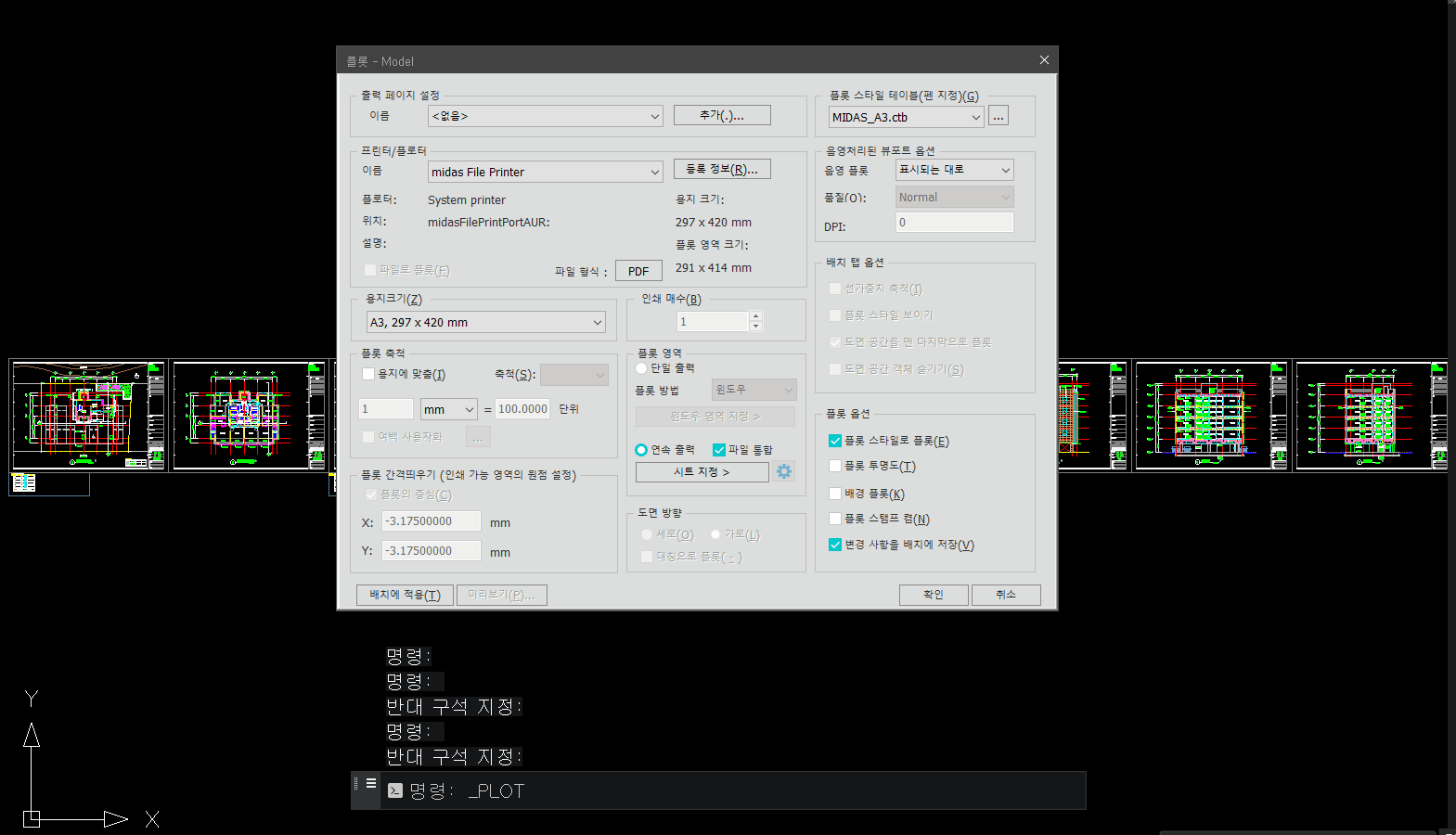

연속출력

이제 Microsoft Print to PDF , Cute PDF, doPDF 11 ...프린터로 PDF 연속출력이 가능해요!

3. 출력 속도 및 품질 개선(Plot)

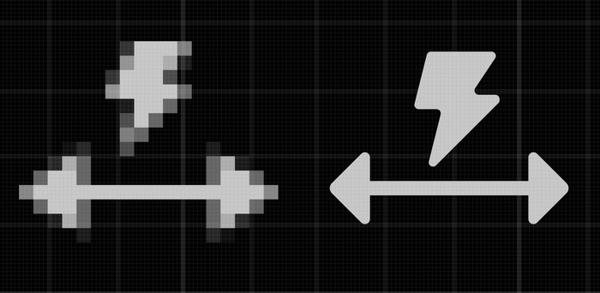

3.1 출력 품질 개선

출력 시간이 7% 이상 단축되었고 출력 품질이 10%이상 개선되었습니다. 텍스트 출력 방식을 개선하여 보다 선명한 출력이 가능하며, 품질확보를 위해 600dpi 미만인 프린터 드라이버 설정은 자동으로 600dpi 이상으로 설정되도록 개선되었습니다. 또한, 일부 폰트에서 텍스트가 굵게 나오는 문제가 수정되었습니다.

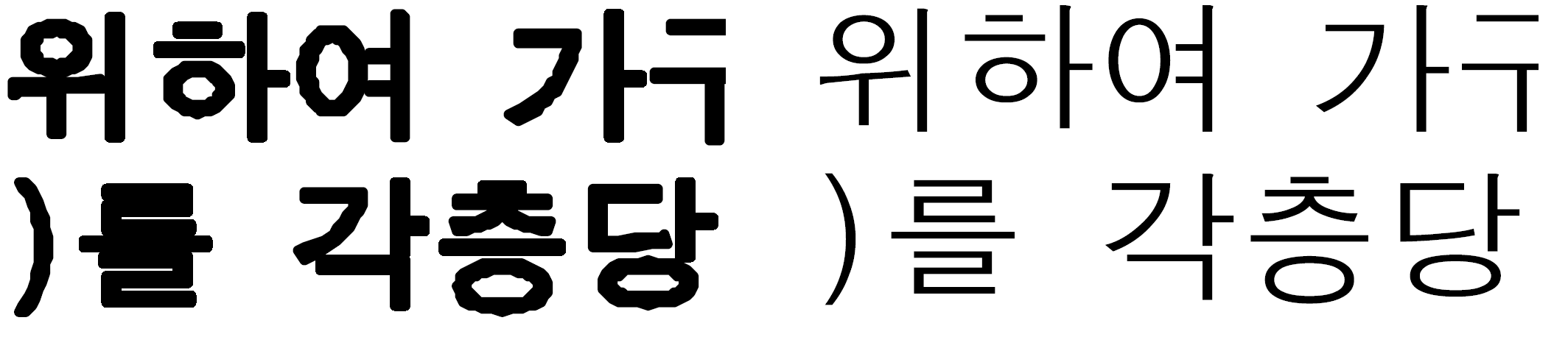

텍스트 개선

개선 전(좌) / 개선 후(우)

3.2 출력 속도 개선

해치가 조밀한 모델의 경우, PLOT 미리보기 화면에서 다소 느리게 표시되는 경우가 있었습니다. 솔리드가 아닌 해치가 축소되어 화면상에 솔리드로 보일때는 솔리드로 표현하여 품질은 확보한 상태에서 출력시간을 단축하였습니다.

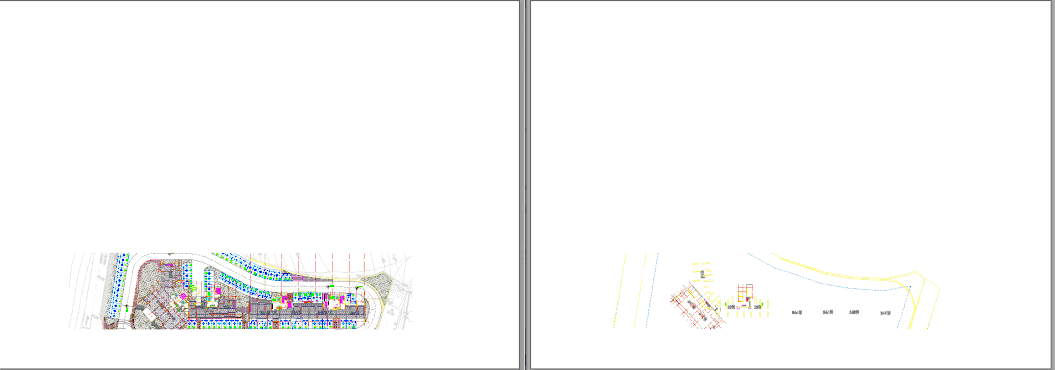

플룻 개선

개선 전(좌) / 개선 후(우)

3.3 그라데이션 해치 품질 개선

그라데이션 해치의 품질이 개선되어 보다 부드럽게 출력됩니다.

그라데이션 개선

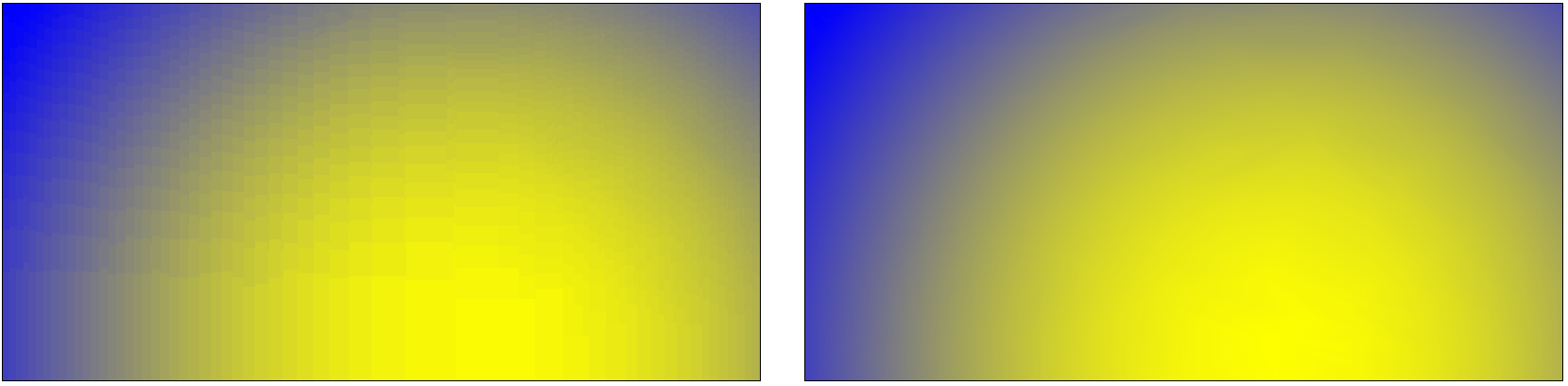

개선 전(좌) / 개선 후(우)

4. 외부 API , LISP 지원 확대

midas CAD 2022 제품부터 외부 API 및 LISP 지원이 확대됩니다. DUFA, DREAM 과 같은 외부 3rd party 기능을 연동할수 있는 기반이 만들어져 기능 확장성이 더욱 향상되었습니다.

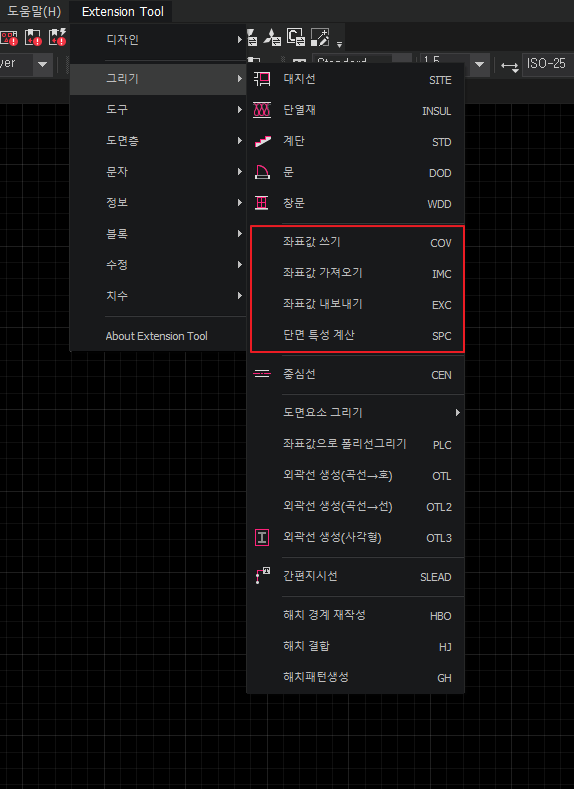

midas CAD 2022 에는 캐드 사용자 편의를 위해서 좌표값 쓰기, 좌표값 가져오기, 좌표값 내보내기, 단면 특성 계산 기능과 같이 midas Drafter IRX 에 탑재된 기능을 일부 가져왔습니다. IRX의 ExtensionTool 공용 라이브러리를 구축하여 분야별 캐드사용자의 의미있는 기능을 공통으로 쓸수 있도록 개선이 되었습니다.

DUFA 써드파티로부터 추가된 새기능
