단면도 작성 - 1

다가구 주택 따라하기 |

목록으로



단면도 작성



※ 하단의 첨부파일 설치 후 진행 부탁드립니다.



파일 설치 📥

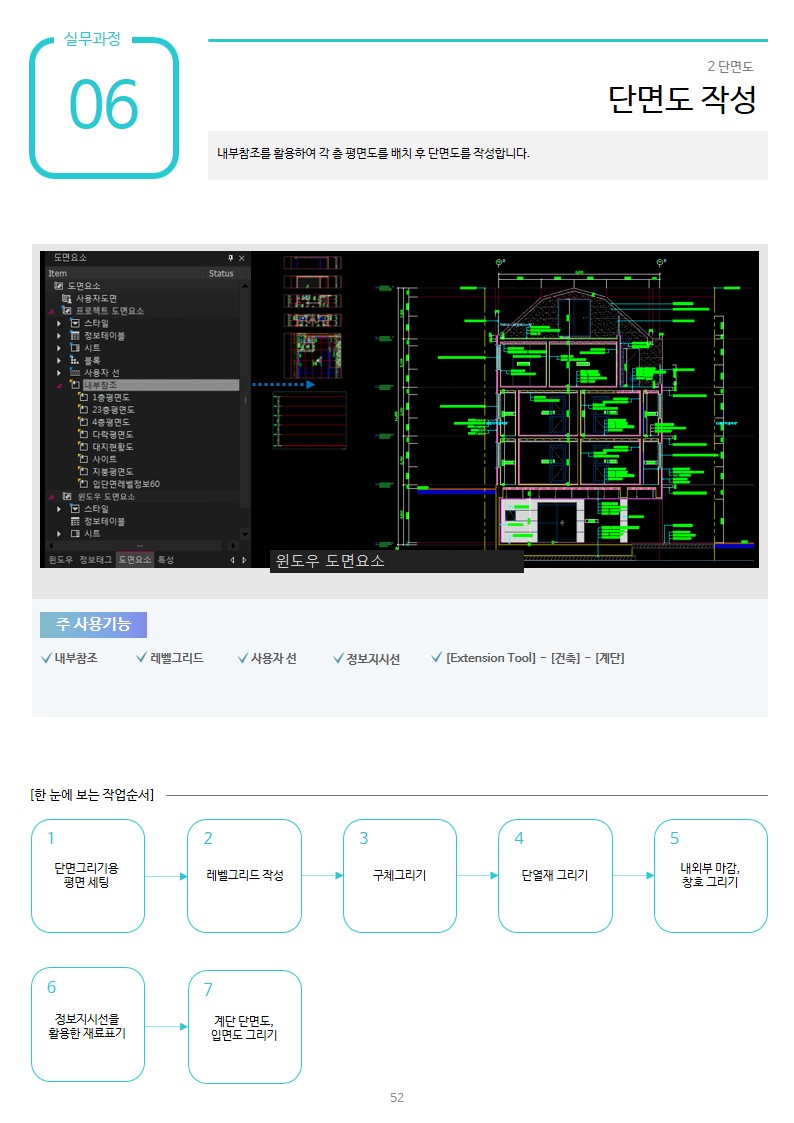

1. 단면도 작성 - 내부참조를 활용하여 각 층 평면도를 배치 후 단면도를 작성합니다.

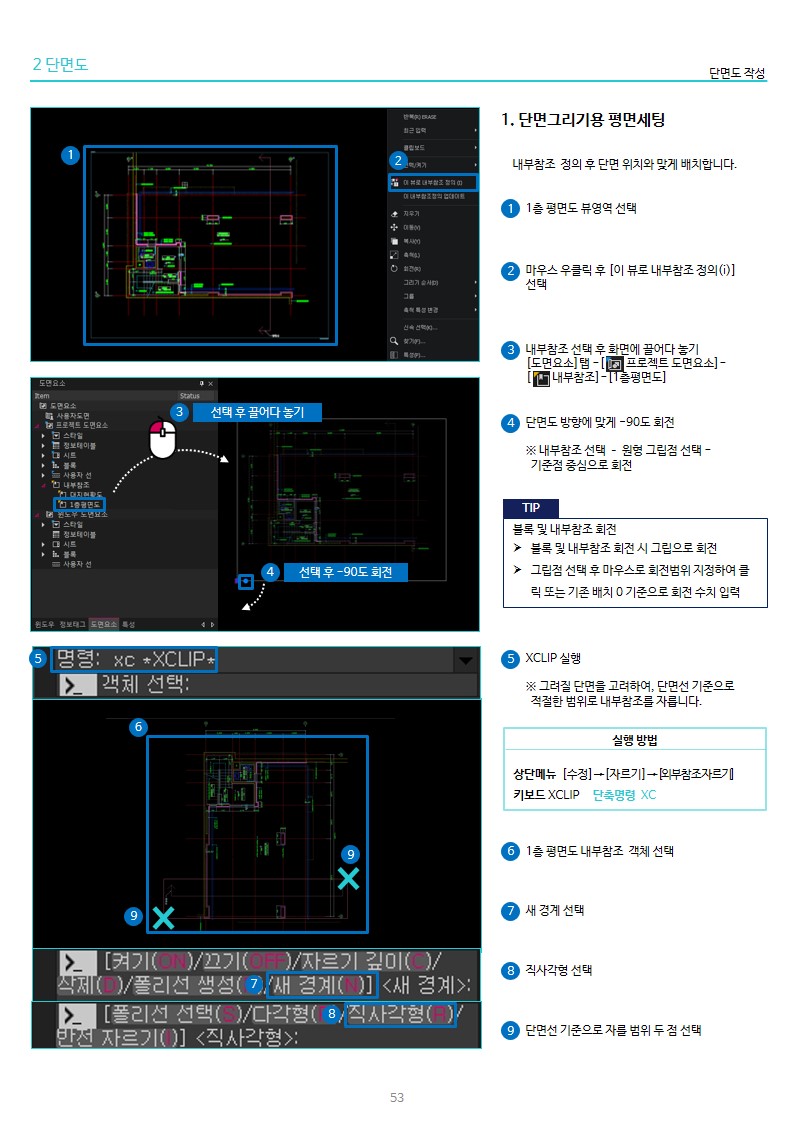

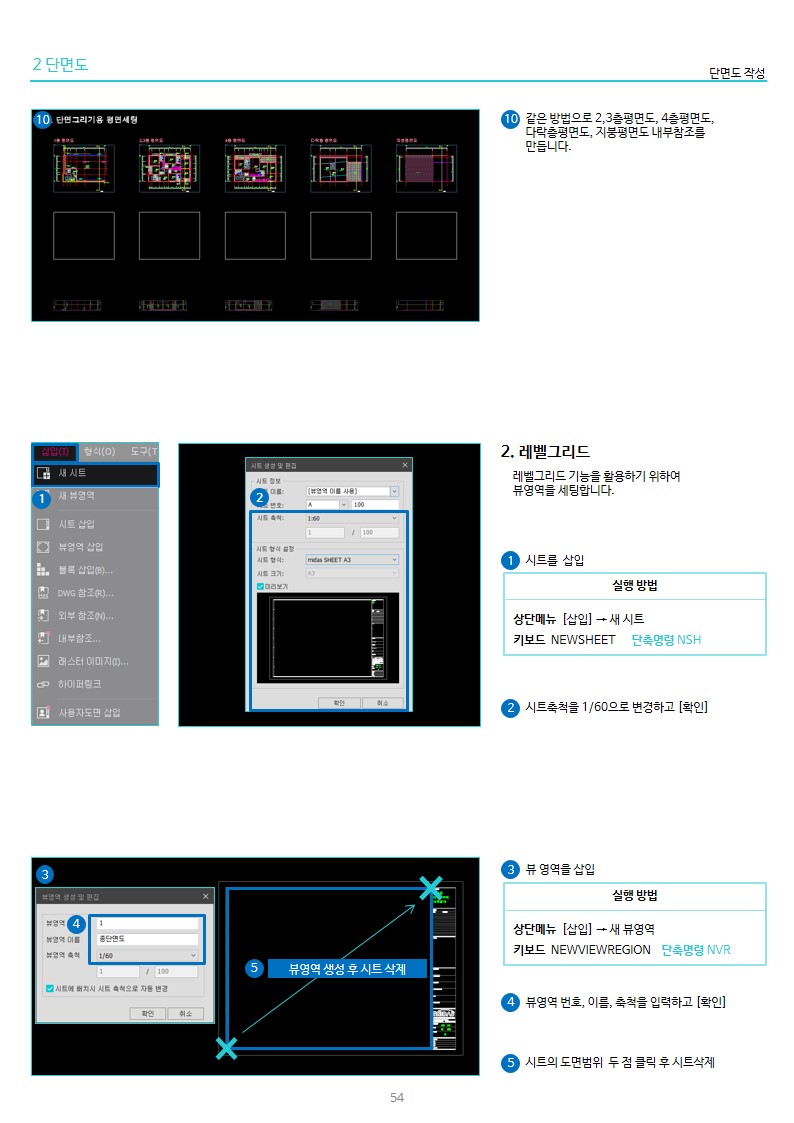

2. 단면그리기용 평면세팅

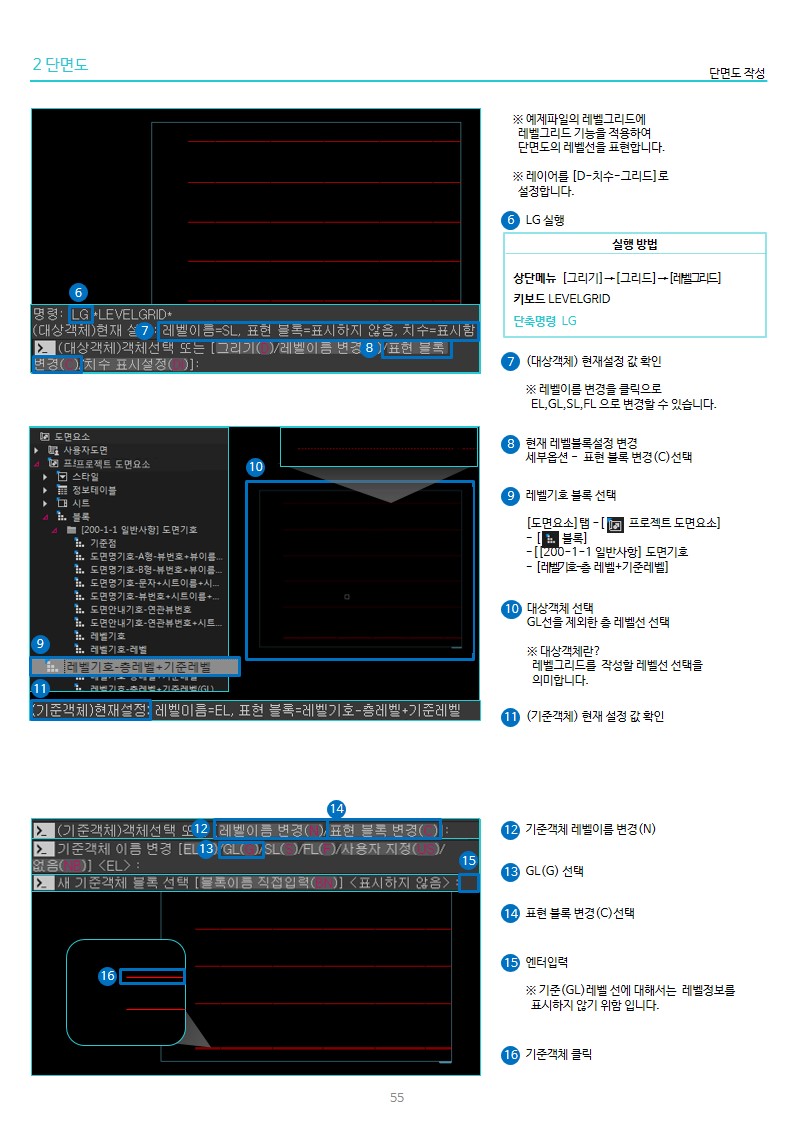

3. 레벨 그리드

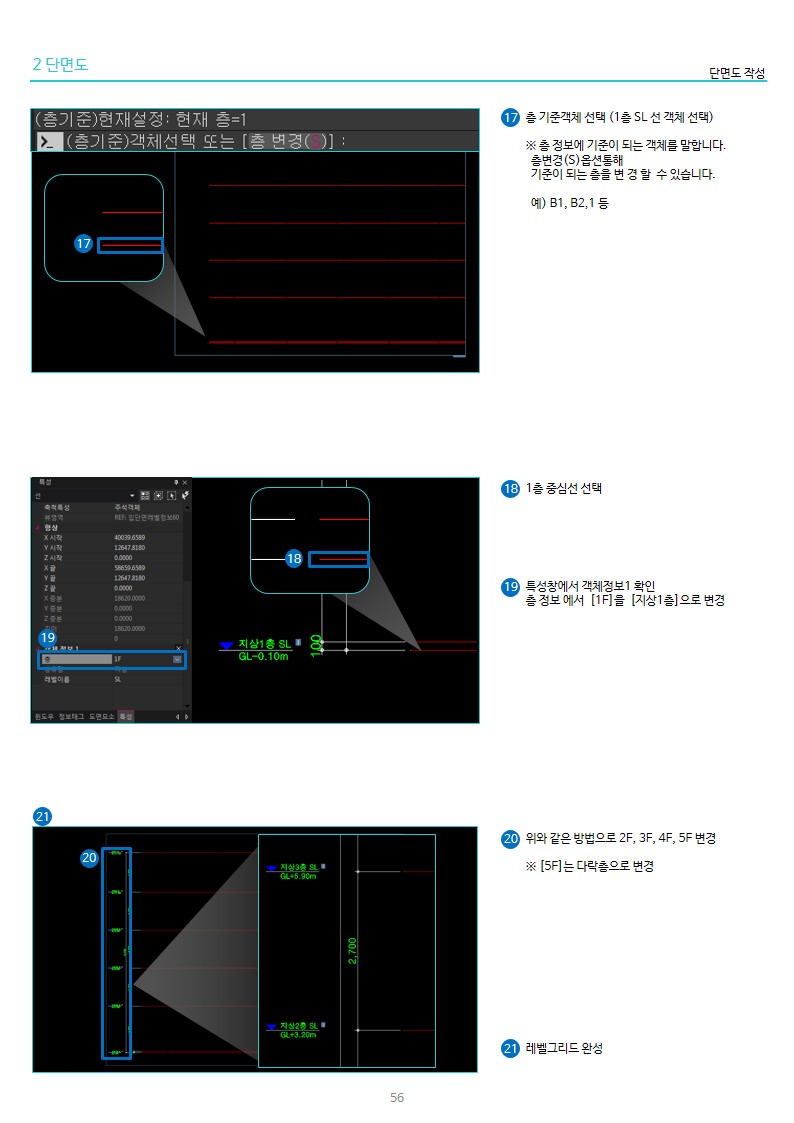

4. 레벨 그리드

5. 레벨 그리드

6. 레벨 그리드

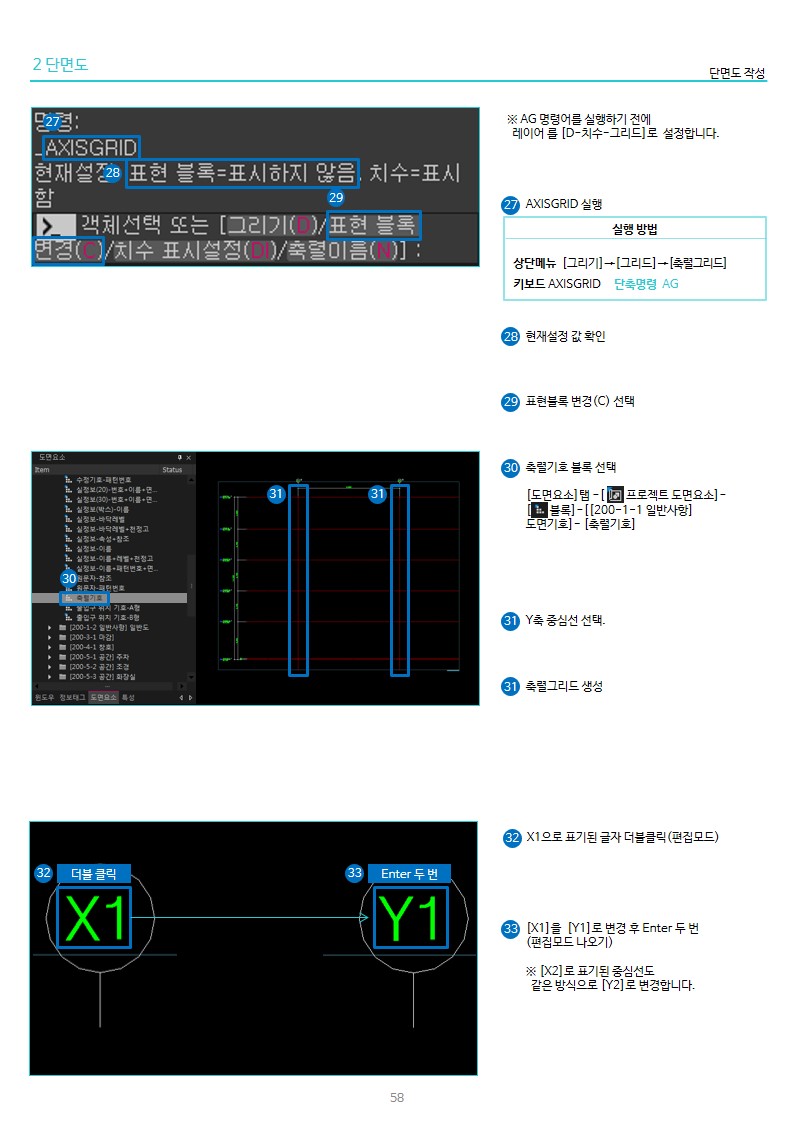

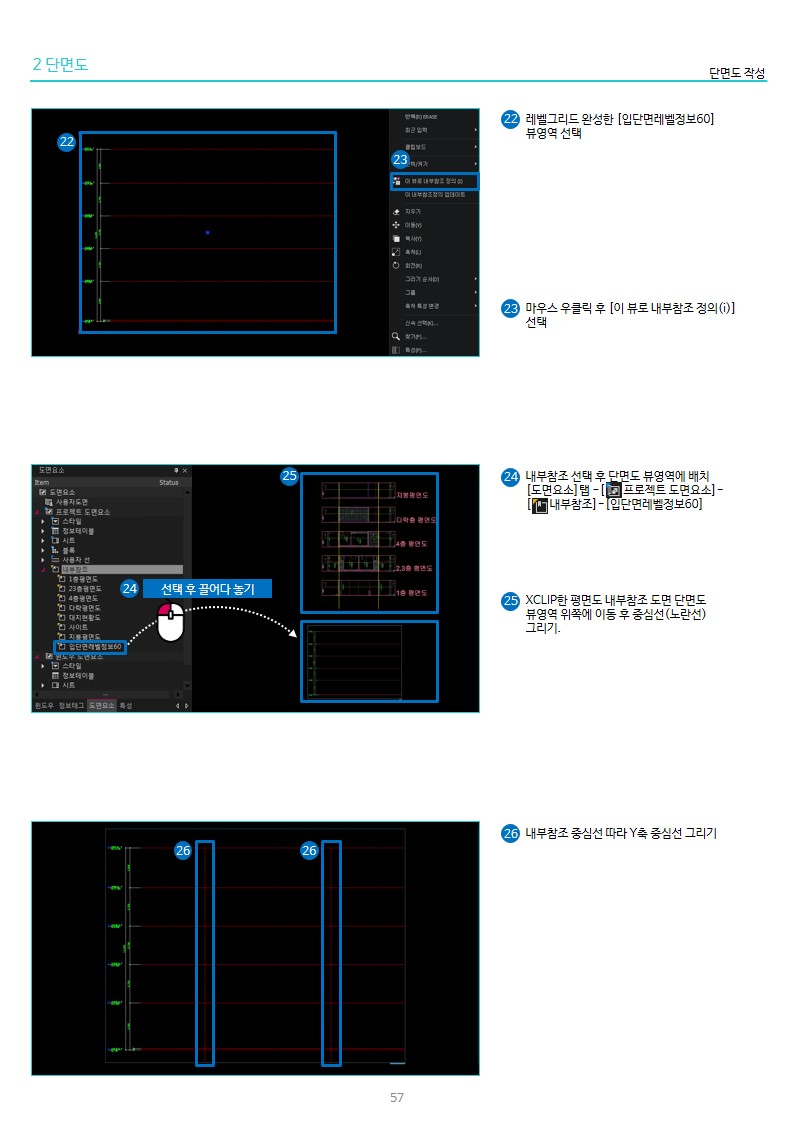

7. 축렬 그리드

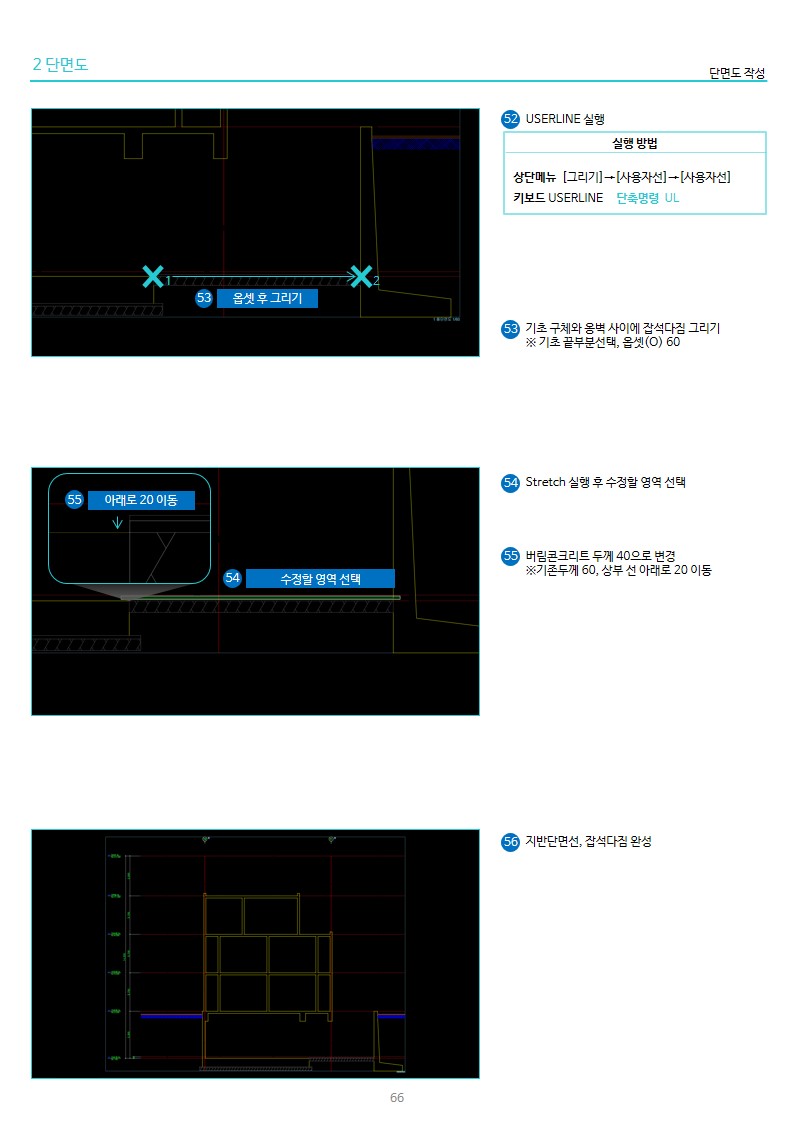

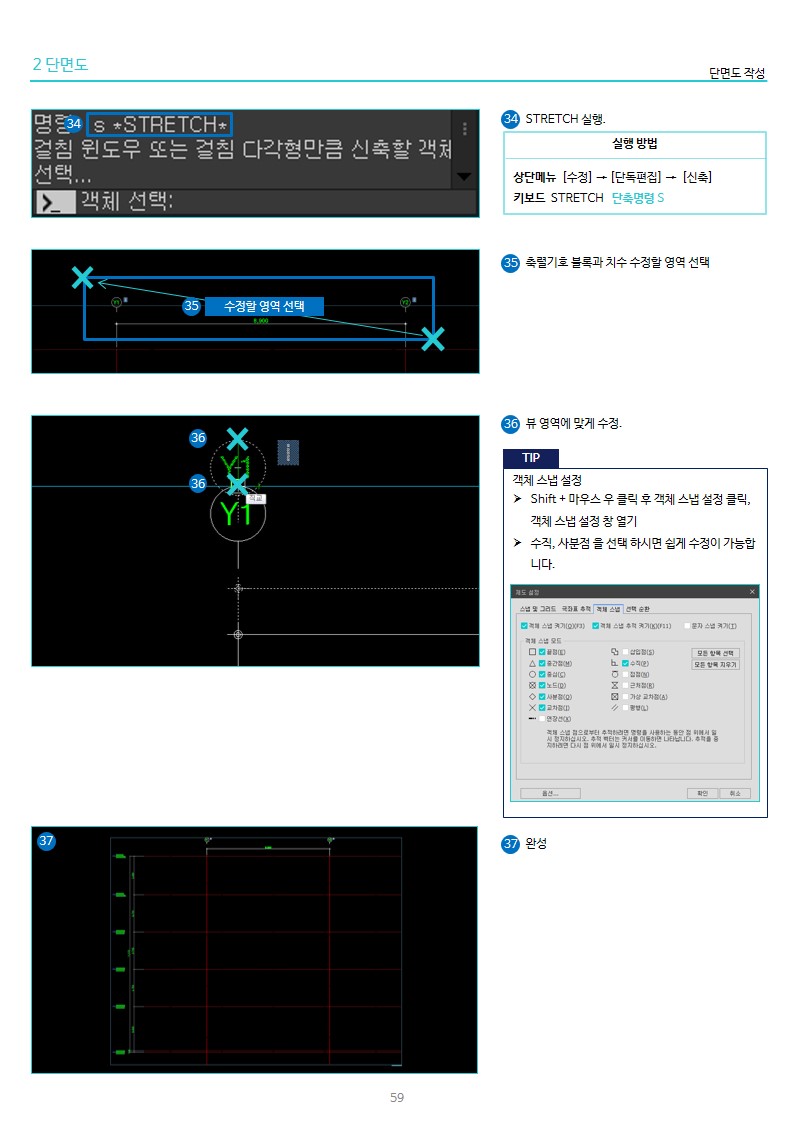

8. STRETCH

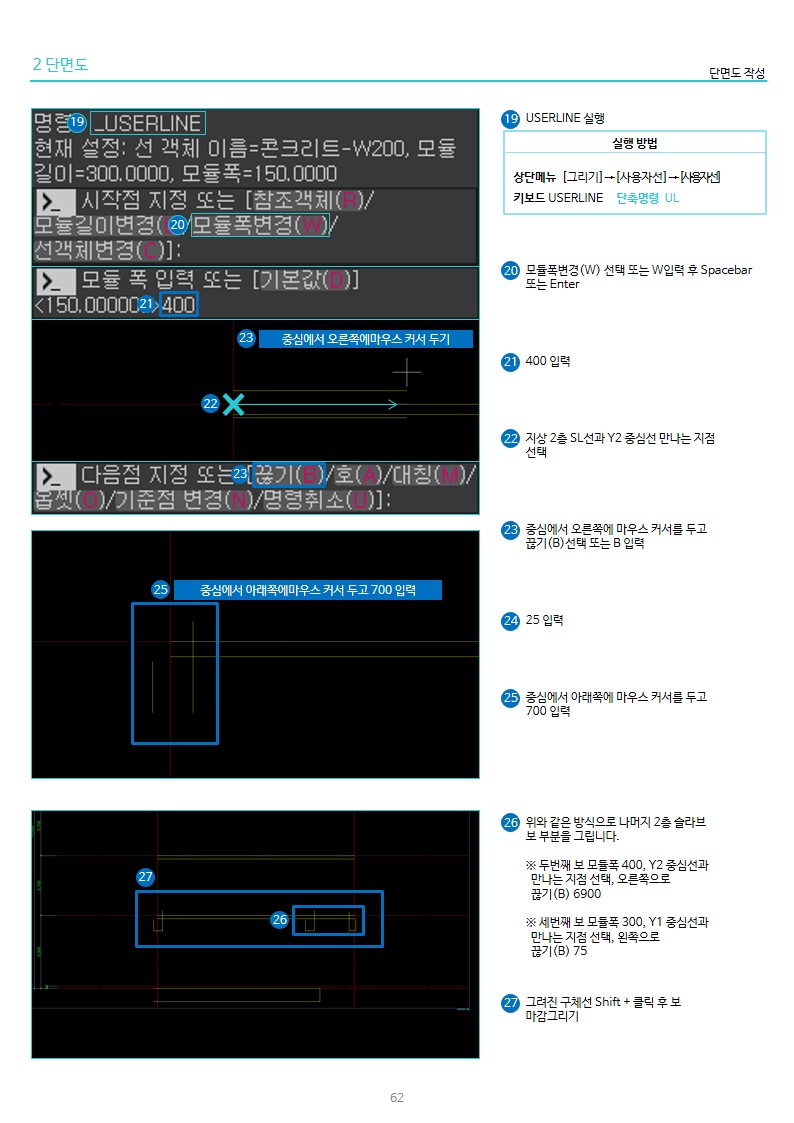

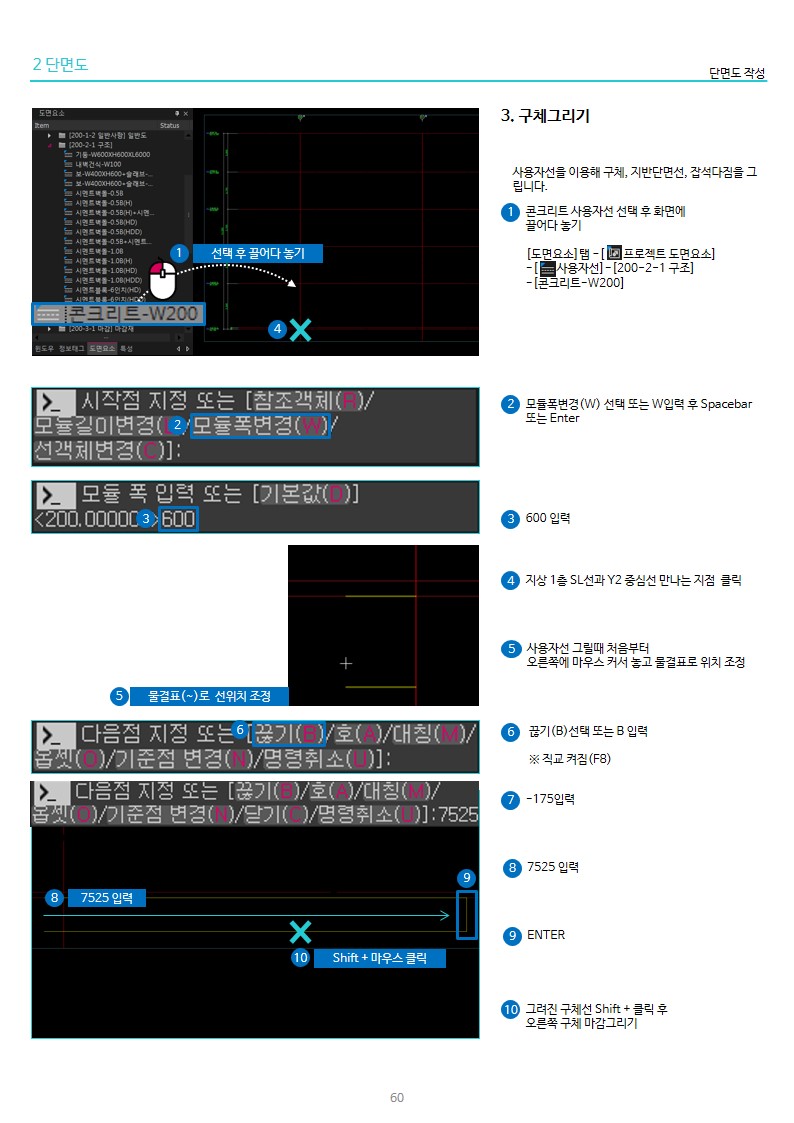

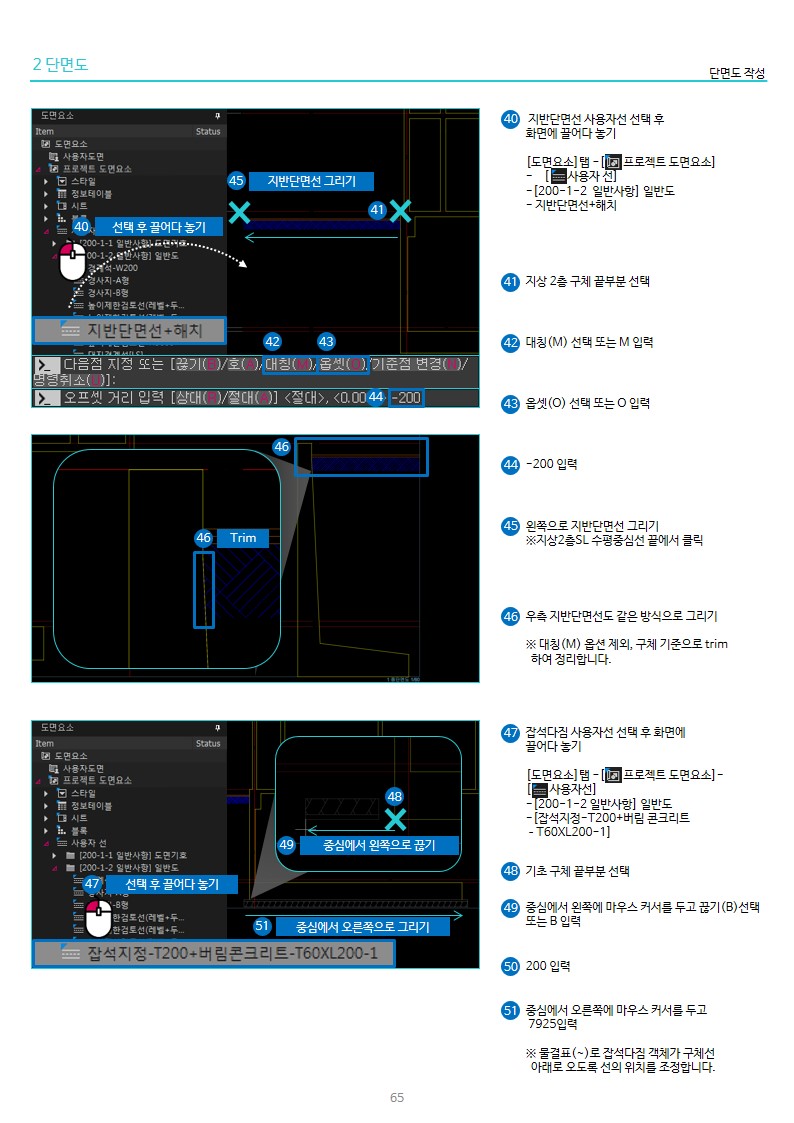

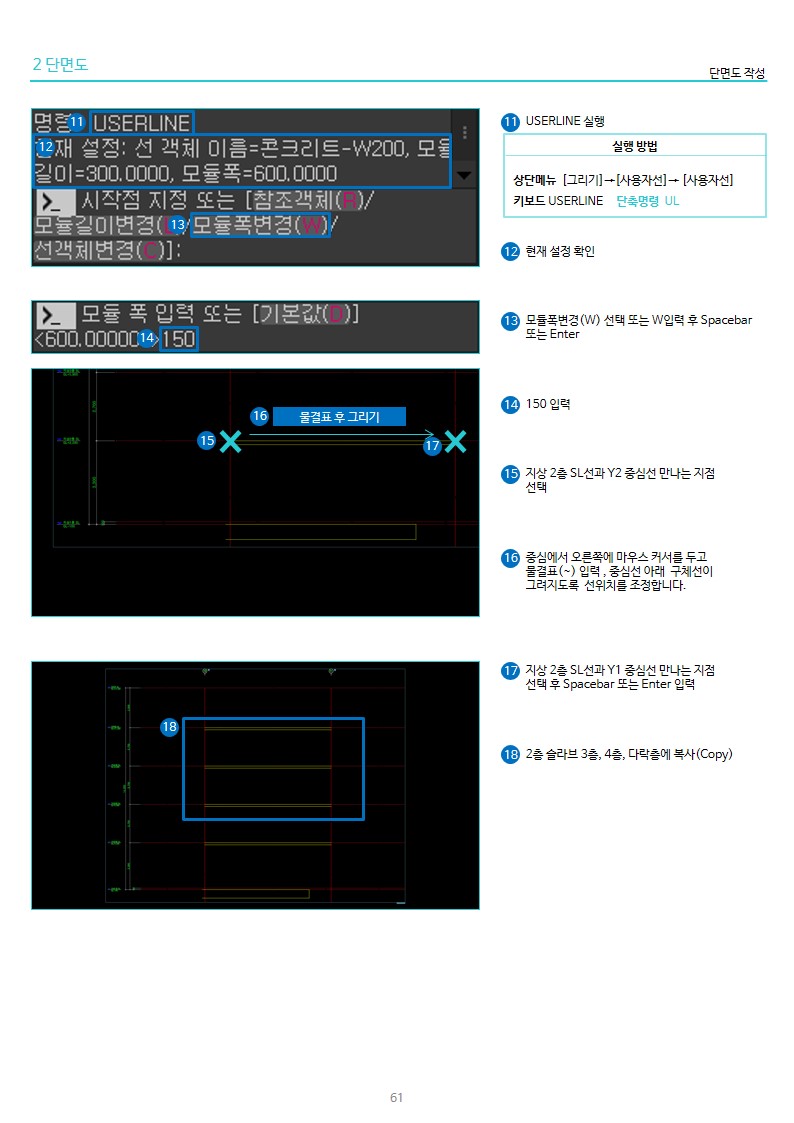

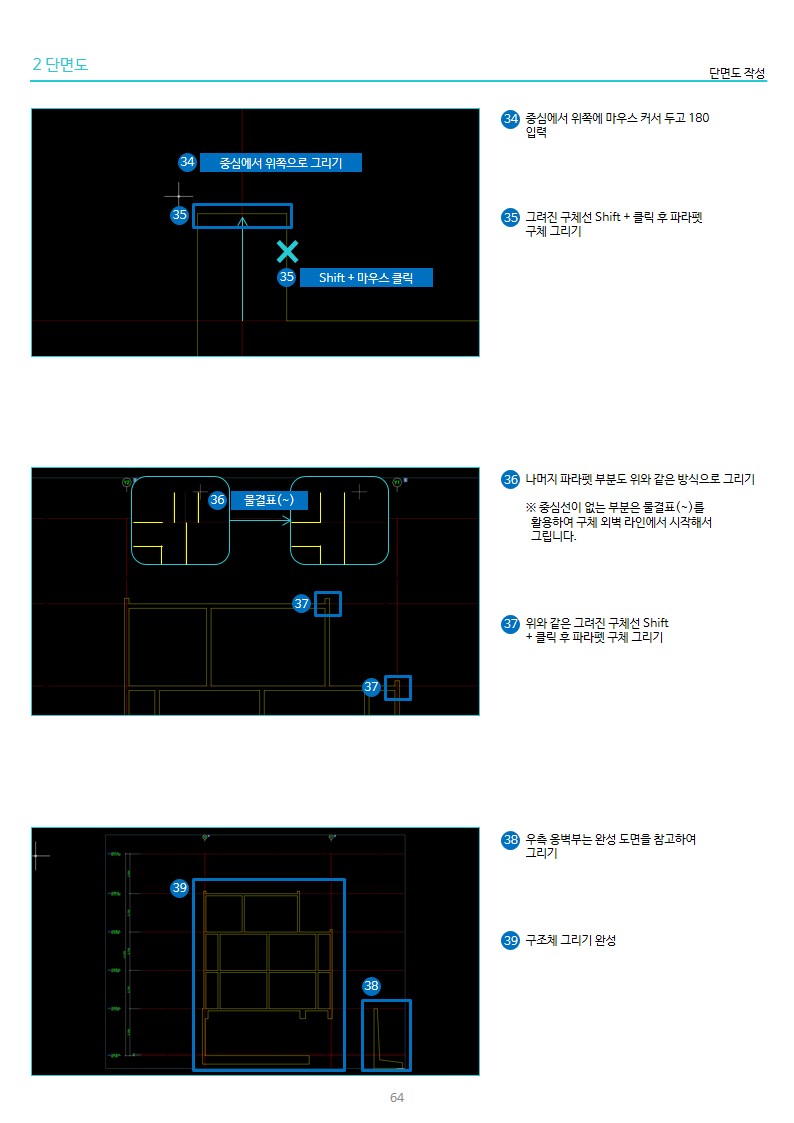

9. 구조체 그리기

10. 구조체 그리기

11. 구조체 그리기

12. 구조체 그리기

13. 구조체 그리기

14. 구조체 그리기

15. 구조체 그리기

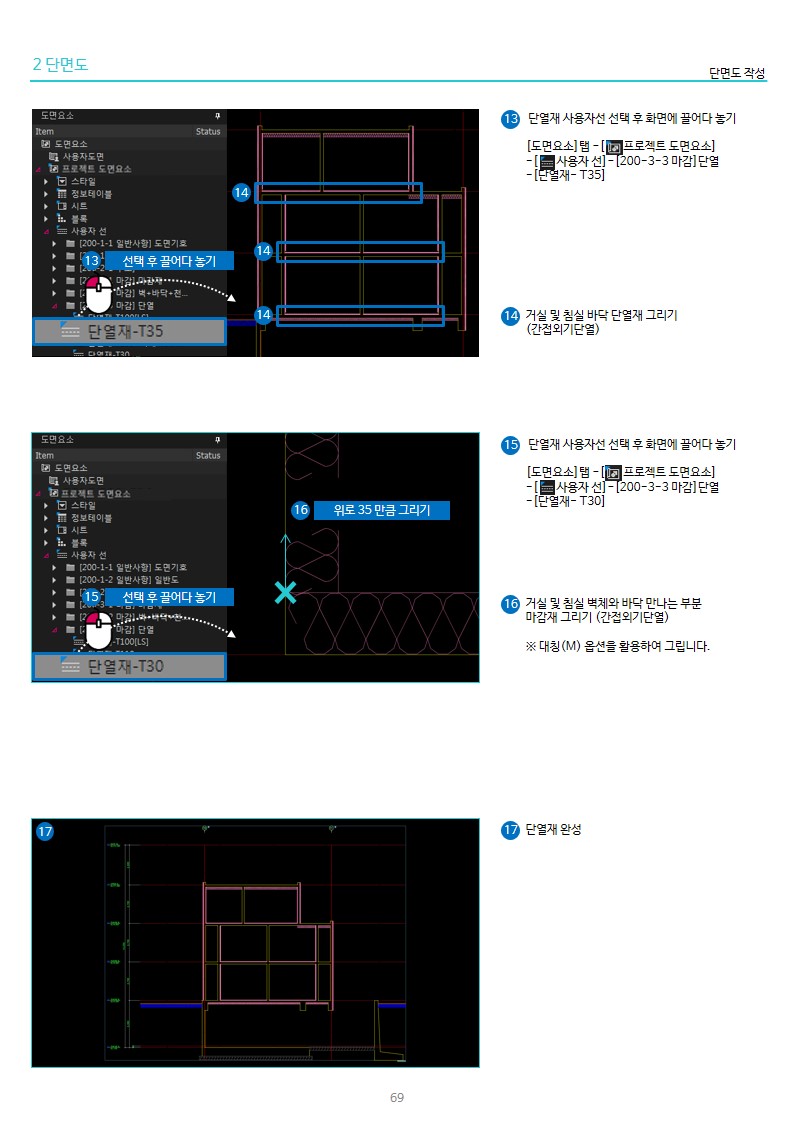

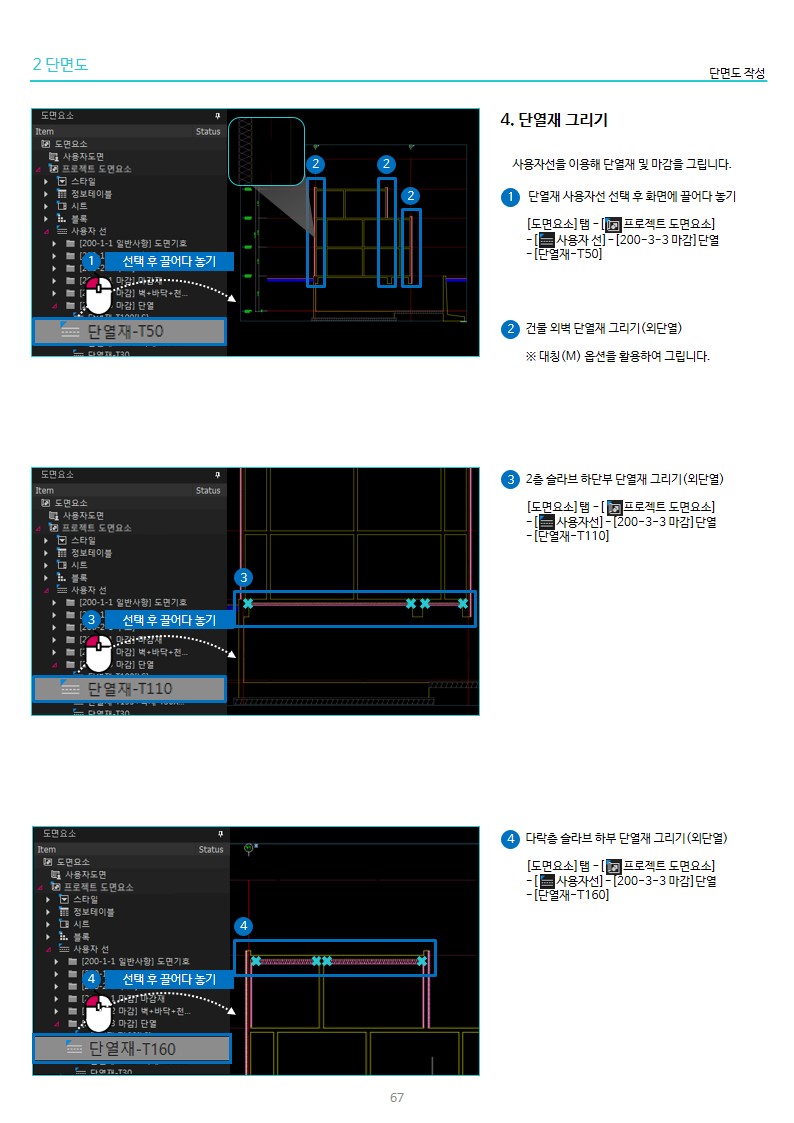

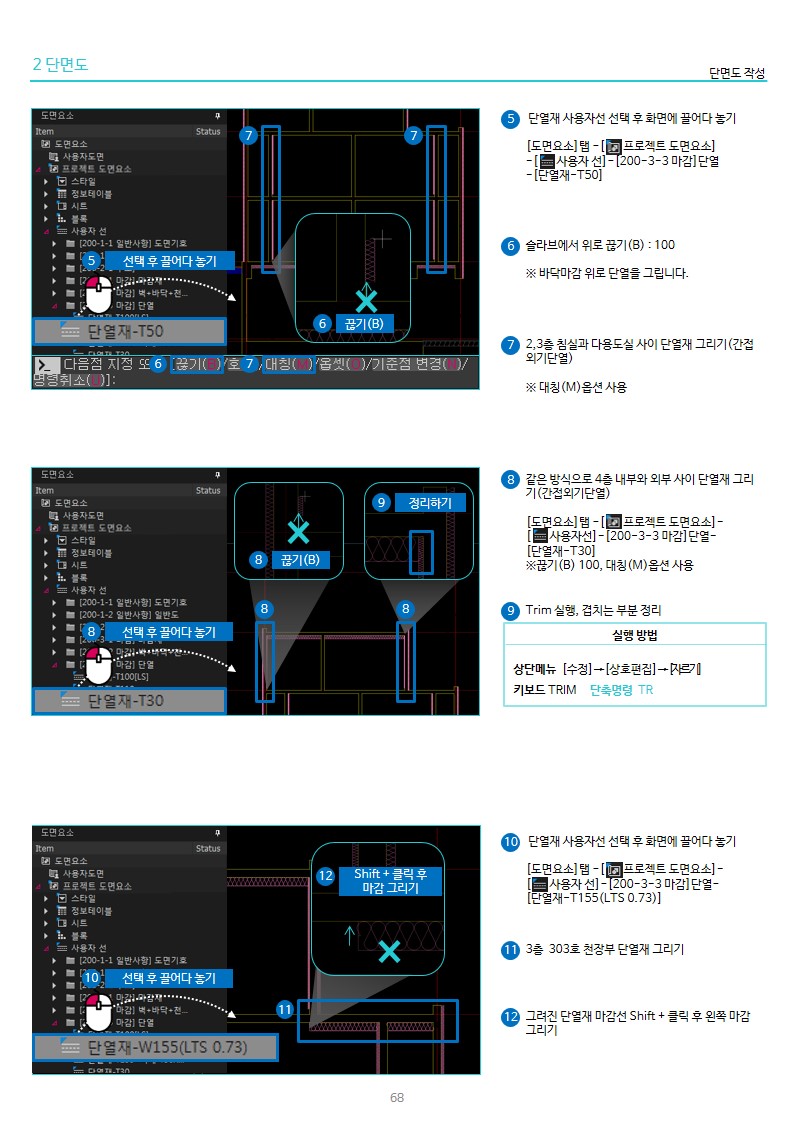

16. 단열재 그리기

17. 단열재 그리기

18. 단열재 그리기

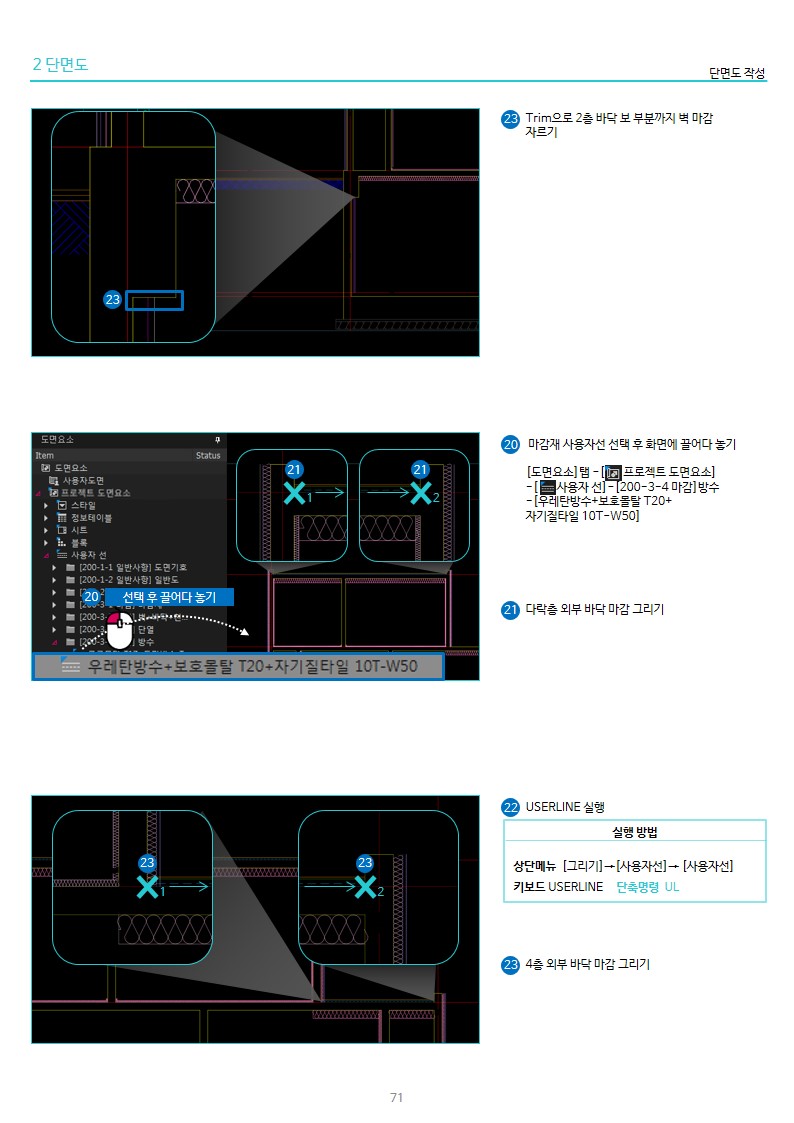

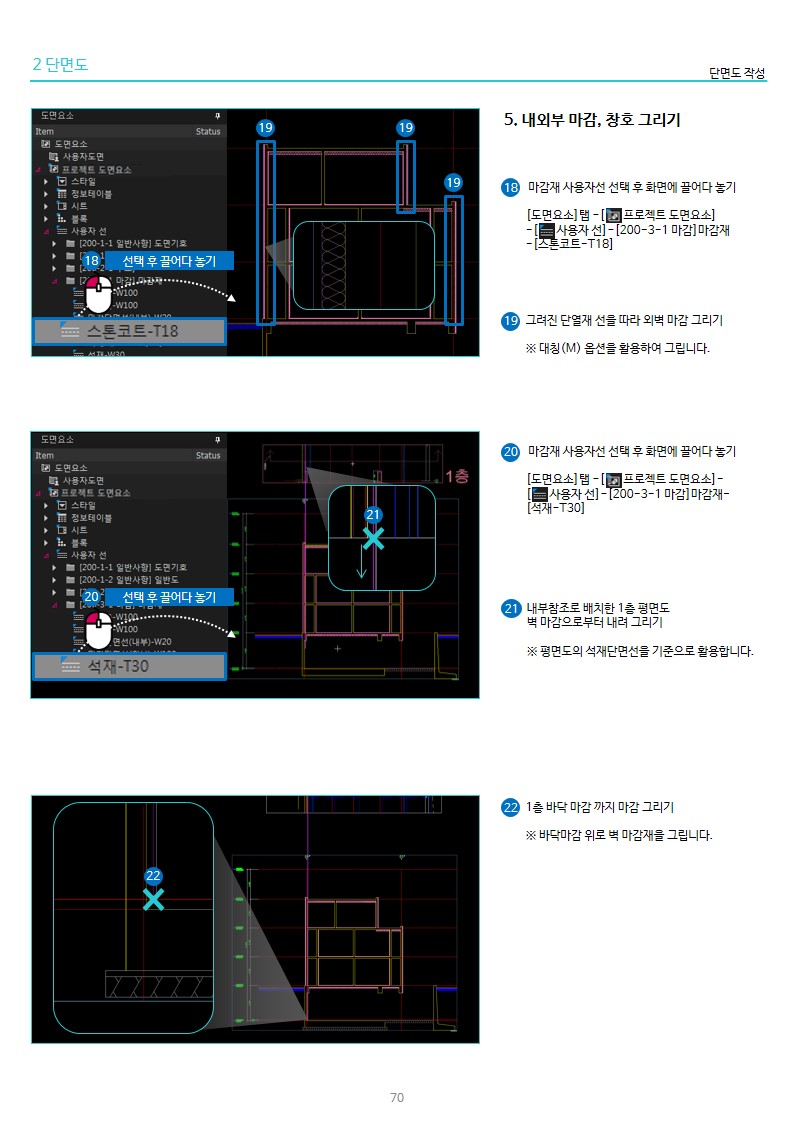

19. 내외부 마감, 창호 그리기

20. 내외부 마감, 창호 그리기
