내부참조 활용

내부참조 활용



내부참조 활용

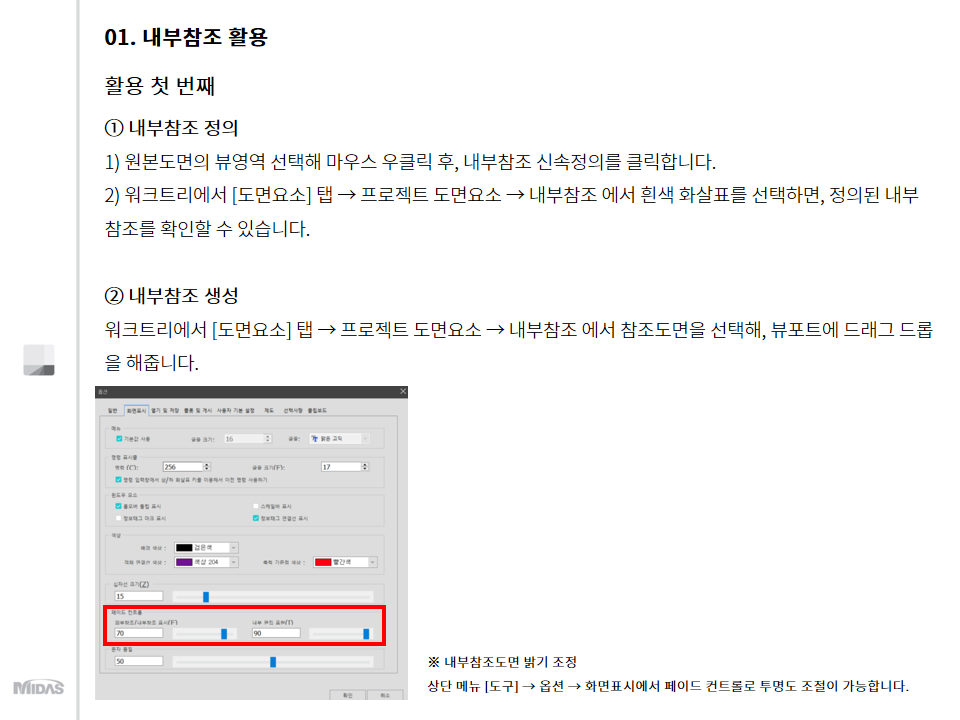

1. 활용 첫 번째

① 내부참조 정의

1) 원본도면의 뷰영역 선택해 마우스 우클릭 후, 내부참조 신속정의를 클릭합니다.

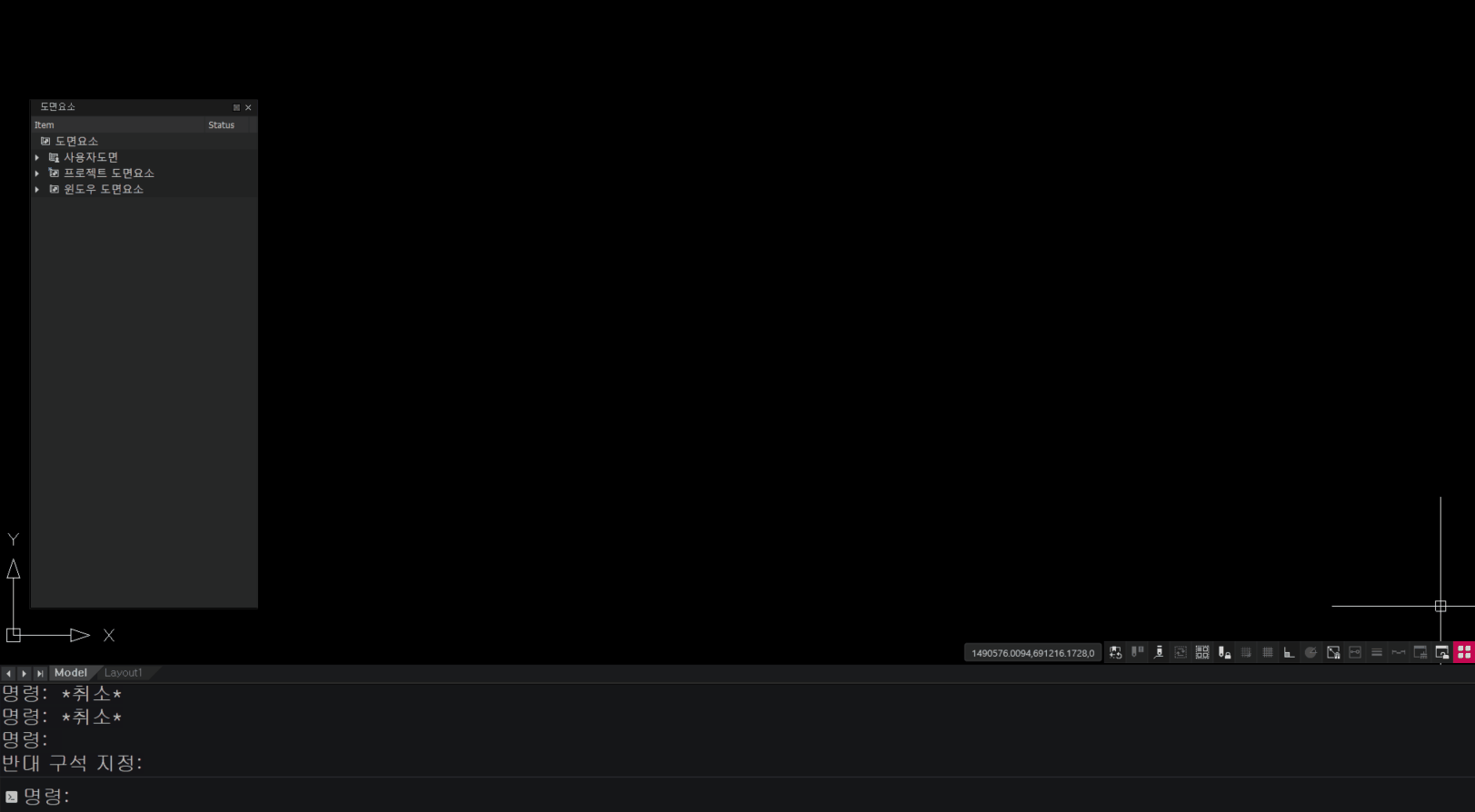

2) 워크트리에서 [도면요소] 탭 → 프로젝트 도면요소 → 내부참조 에서 흰색 화살표를 선택하면, 정의된 내부참조를 확인할 수 있습니다.





② 내부참조 생성

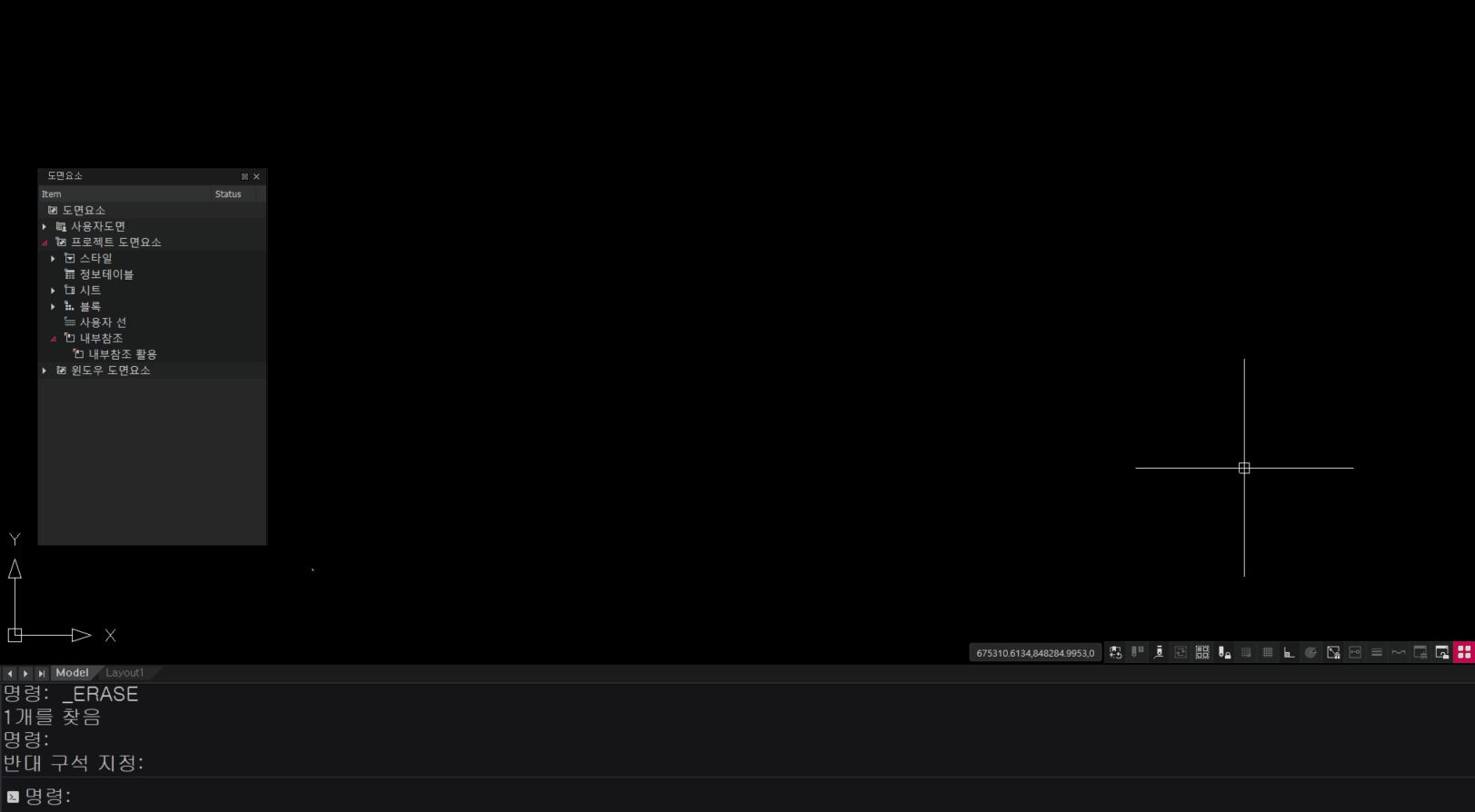

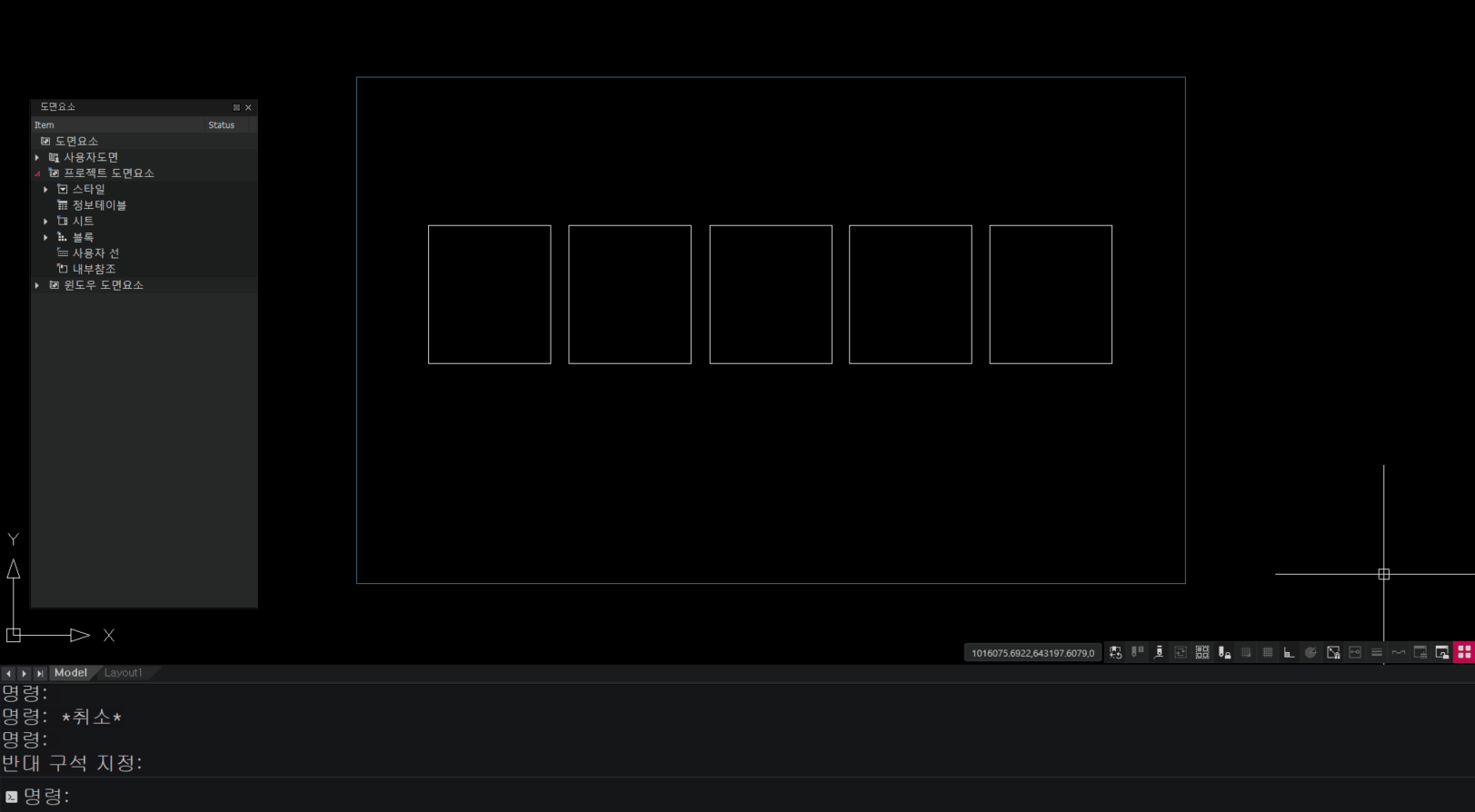

워크트리에서 [도면요소] 탭 → 프로젝트 도면요소 → 내부참조 에서 참조도면을 선택해, 뷰포트에 드래그 드롭을 해줍니다.

※ 내부참조도면 밝기 조정

상단 메뉴 [도구] → 옵션 → 화면표시에서 페이드 컨트롤로 투명도 조절이 가능합니다.





2. 활용 두 번째

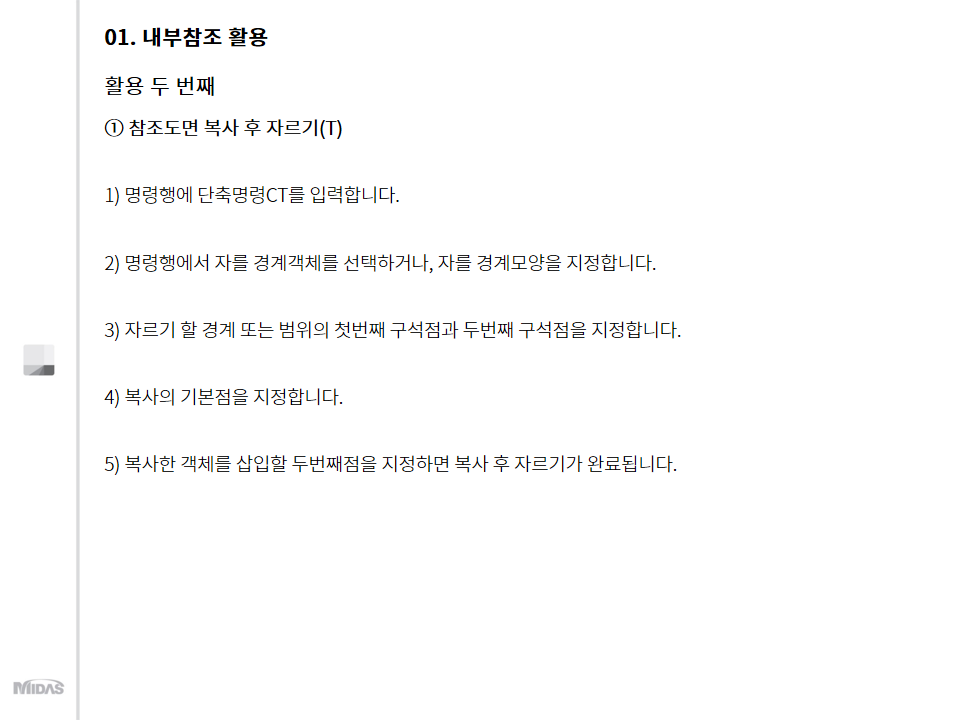

참조도면 복사 후 자르기 (CT)

1) 명령행에 단축명령CT를 입력합니다.

2) 명령행에서 자를 경계객체를 선택하거나, 자를 경계모양을 지정합니다.

3) 자르기 할 경계 또는 범위의 첫번째 구석점과 두번째 구석점을 지정합니다.

4) 복사의 기본점을 지정합니다.

5) 복사한 객체를 삽입할 두번째점을 지정하면 복사 후 자르기가 완료됩니다.



copytrim

내부참조 활용

내부참조 활용 팁





3. 활용 세 번째

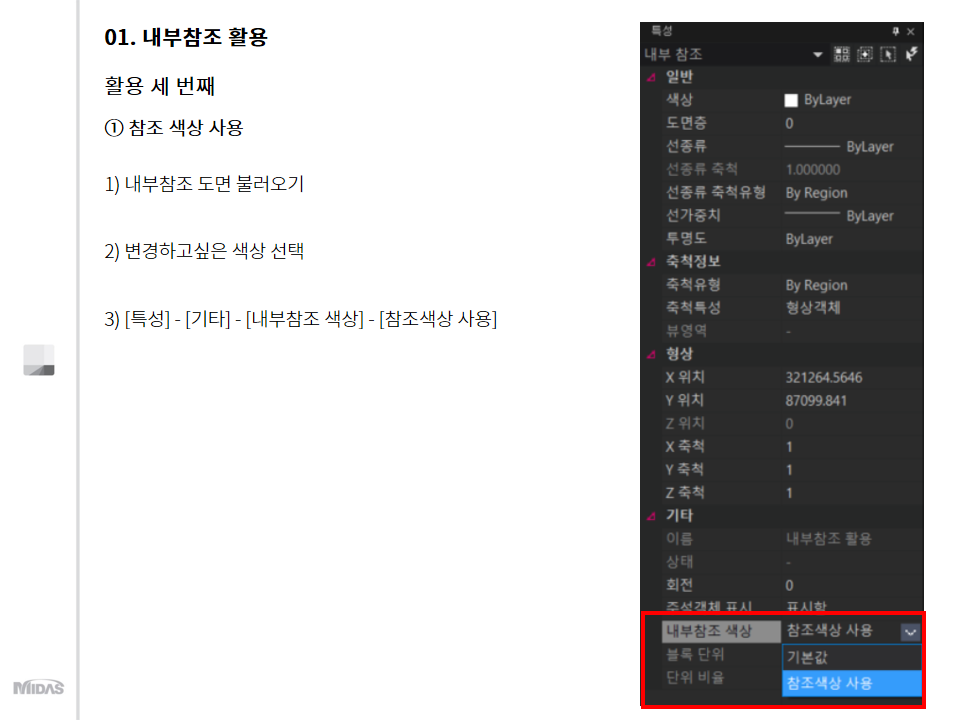

참조색상 사용

1) 내부참조 도면 불러오기

2) 변경하고싶은 색상 선택

3) [특성] - [기타] - [내부참조 색상] - [참조색상 사용]

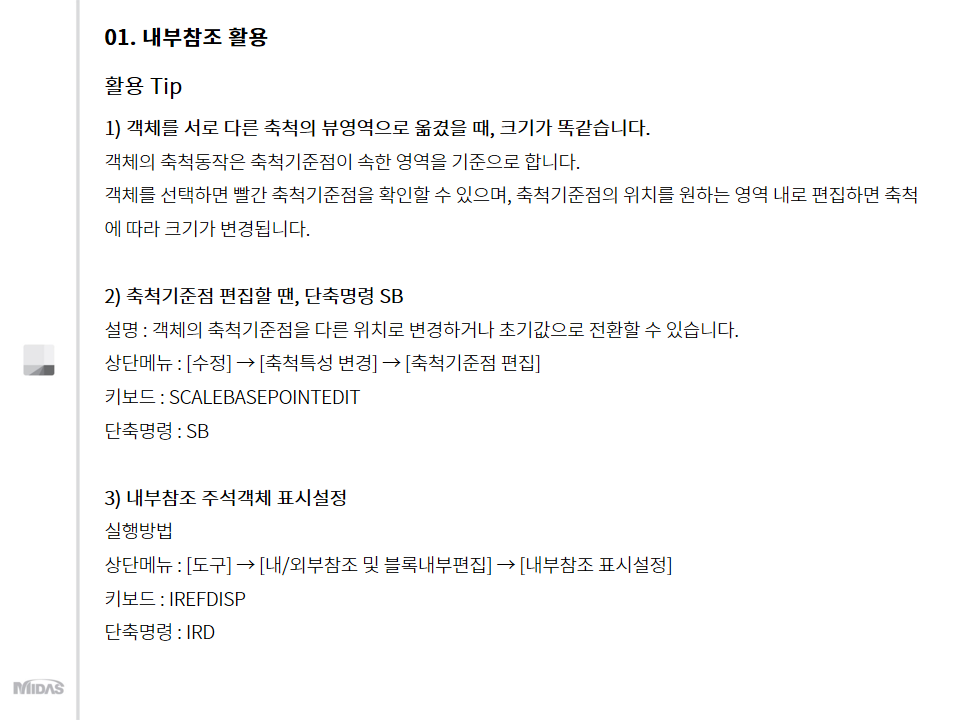

※ TIP

1) 객체를 서로 다른 축척의 뷰영역으로 옮겼을 때, 크기가 똑같습니다.

객체의 축척동작은 축척기준점이 속한 영역을 기준으로 합니다

객체를 선택하면 빨간 축척기준점을 확인할 수 있으며, 축척기준점의 위치를 원하는 영역 내로 편집하면 축척에 따라 크기가 변경됩니다.



2) 축척기준점 편집할 땐, 단축명령 SB

설명 : 객체의 축척기준점을 다른 위치로 변경하거나 초기값으로 전환할 수 있습니다.

상단메뉴 : [수정] → [축척특성 변경] → [축척기준점 편집]

키보드 : SCALEBASEPOINTEDIT

단축명령 : SB

명령어 옵션

객체 선택:

축척 기준점 지정 [초기값(D)/객체 연결선 시작점(S)] <초기값>:



3) 내부참조 주석객체 표시설정

실행방법

상단메뉴 : [도구] → [내/외부참조 및 블록내부편집] → [내부참조 표시설정]

키보드 : IREFDISP

단축명령 : IRD

명령어 옵션

내부참조 객체선택 :

주석 객체 표시설정 변경 [표시함(S)/표시안함(H)/분리(I) <표시함> :
