정보테이블

※ 정보테이블을 활용하기에 앞서, 프로그램 설치 시 파일 내 "초기템플릿세팅"파일을 실행하여 세팅을 하셔야 합니다.

정보테이블 활용

 정보테이블 정의

1. 개요

2. 설명

객체의 특성을 하나씩 입력할 필요 없이, 정보값을 갖고 있는 객체의 정보를 쉽고 빠르게 표현하는 표 입니다.

추가적으로 정보값이 변경이 되어도, 서로 연동이 되기 때문에 찾아가서 변경할 필요 없이 자동적으로 수정이 됩니다.

3. 사용 방법

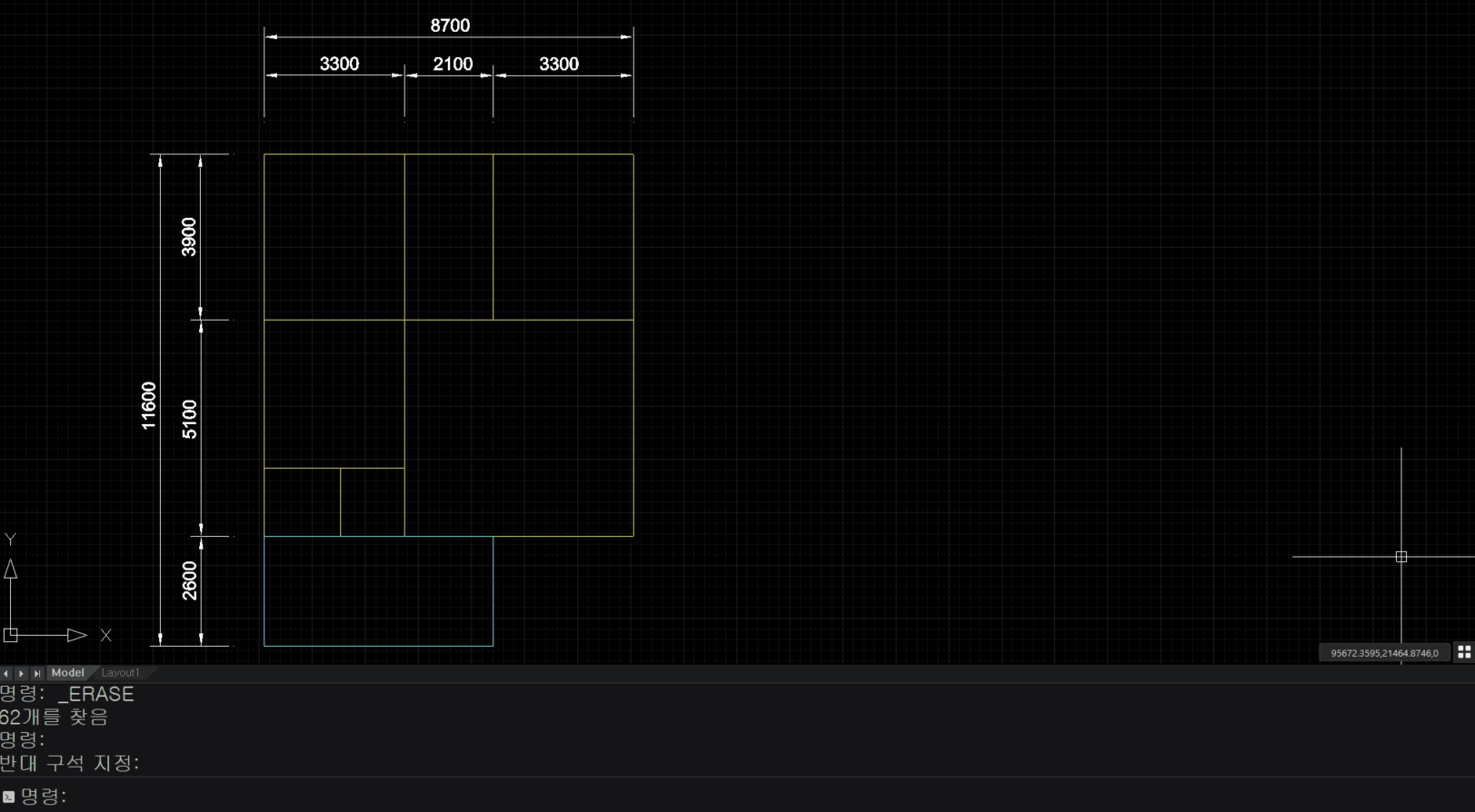

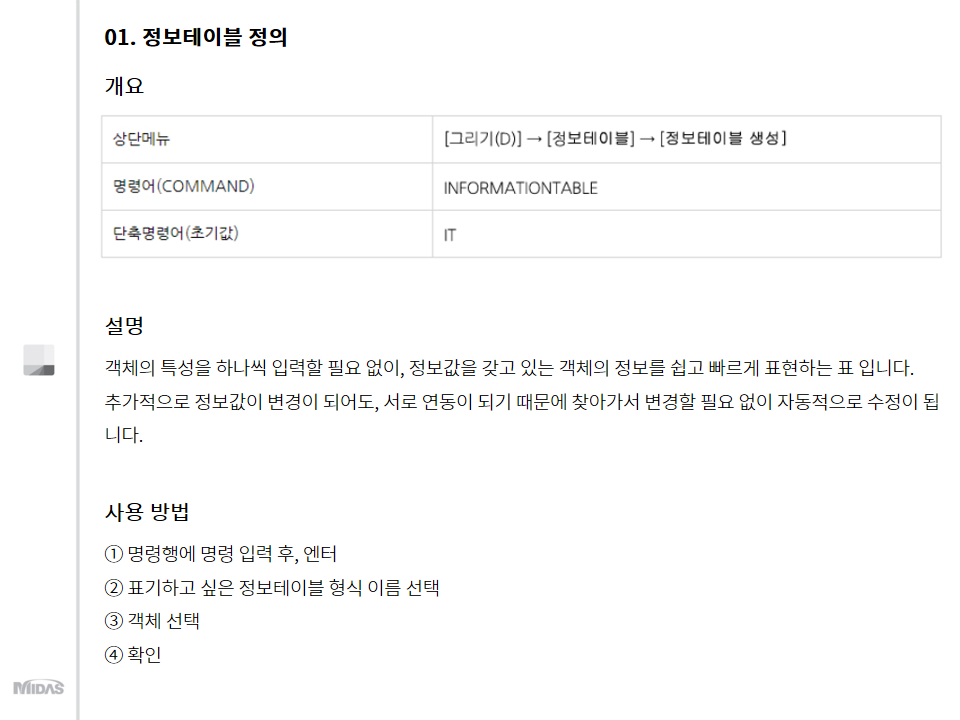

작업방식은 다음과 같습니다.

① 명령행에 명령 입력 후, 엔터

② 표기하고 싶은 정보테이블 형식 이름 선택

③ 객체 선택

④ 확인

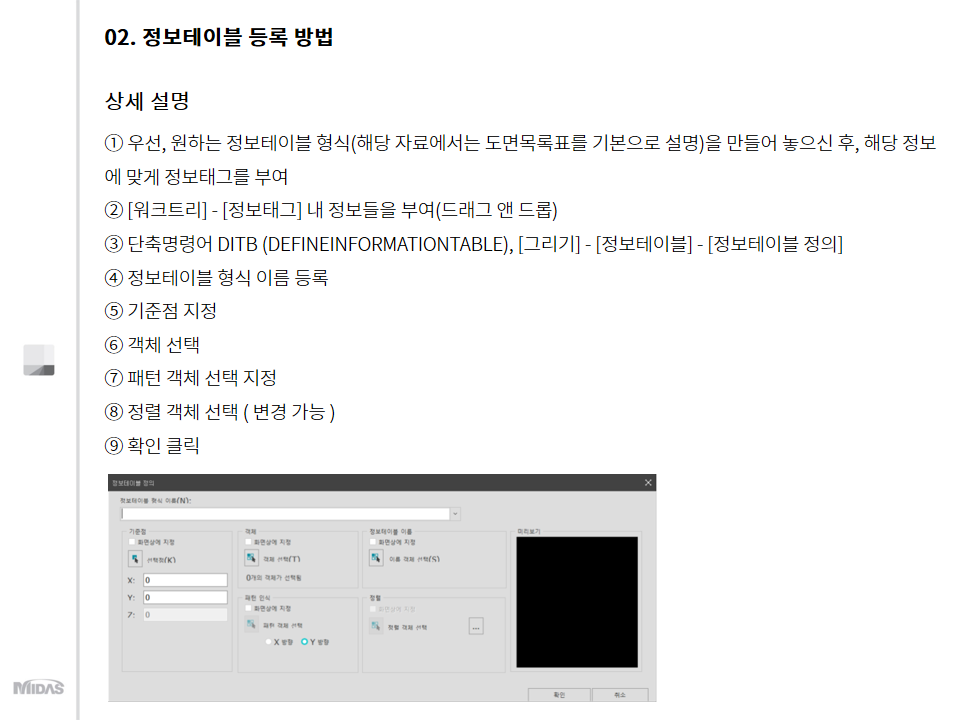

TIP. 정보테이블 정의(등록) 방법

1. 우선 원하는 정보테이블 형식(해당 자료에서는 도면목록표를 기본으로 설명)을 만들어 놓으신 후, 해당 정보에 맞게 정보태그를 부여

2. [워크트리] - [정보태그] 내 정보들을 부여(드래그 앤 드롭)

3. 단축명령어 DITB (DEFINEINFORMATIONTABLE), [그리기] - [정보테이블] - [정보테이블 정의]

4. 정보테이블 형식 이름 등록

5. 기준점 지정

6. 객체 선택

7. 패턴 객체 선택 지정

8. 정렬 객체 선택 ( 변경 가능 )

9. 확인 클릭
