선 그리기

 1. 개요

 2. 설명

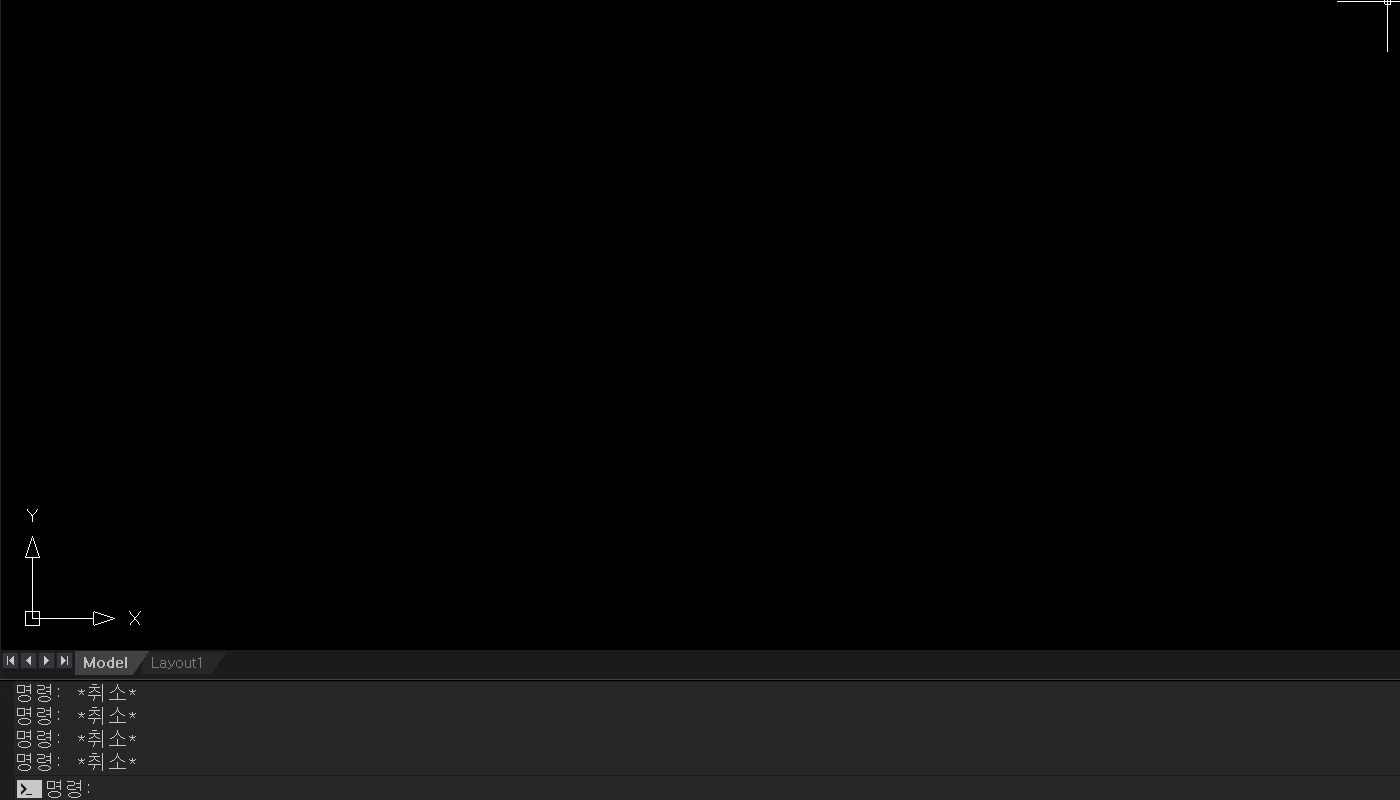

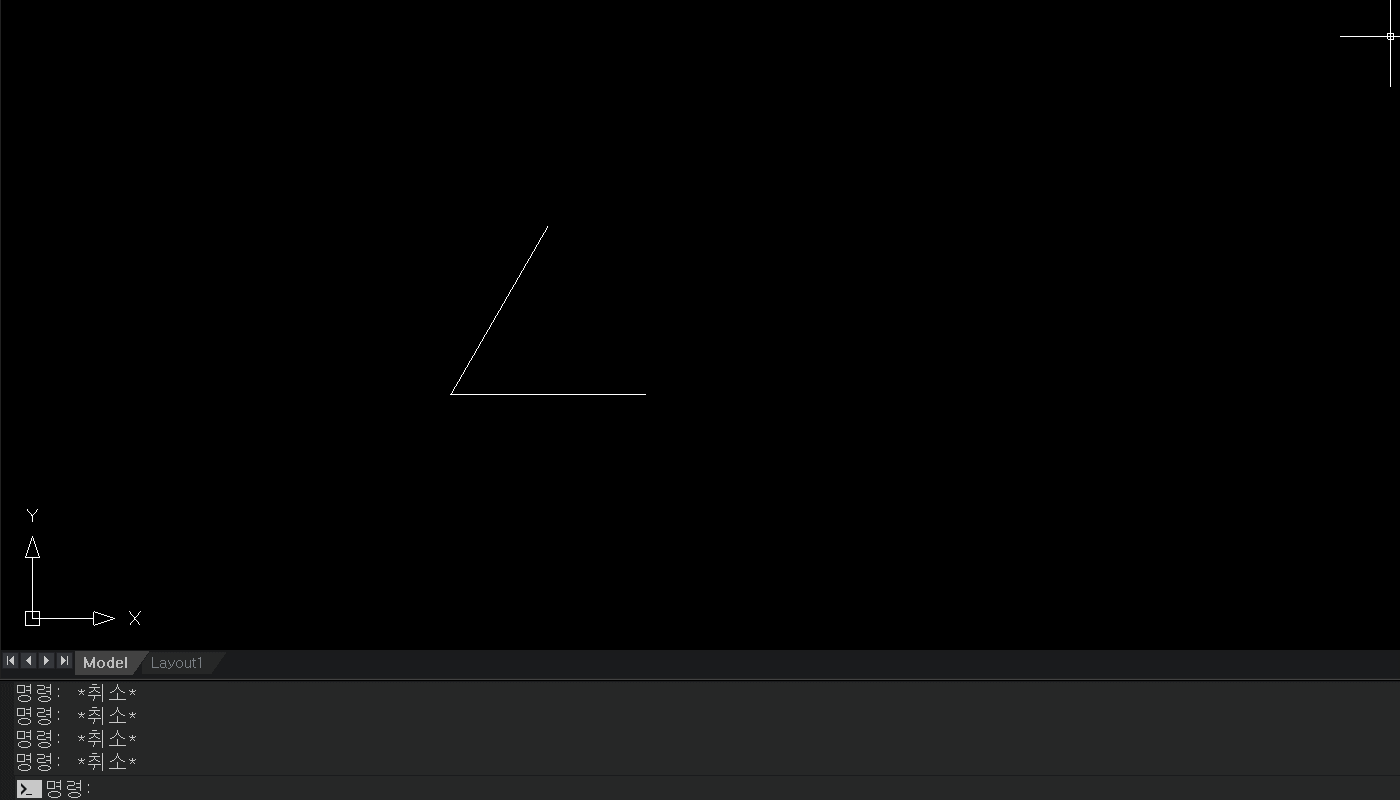

연속되는 일련의 선 세그먼트를 그립니다.

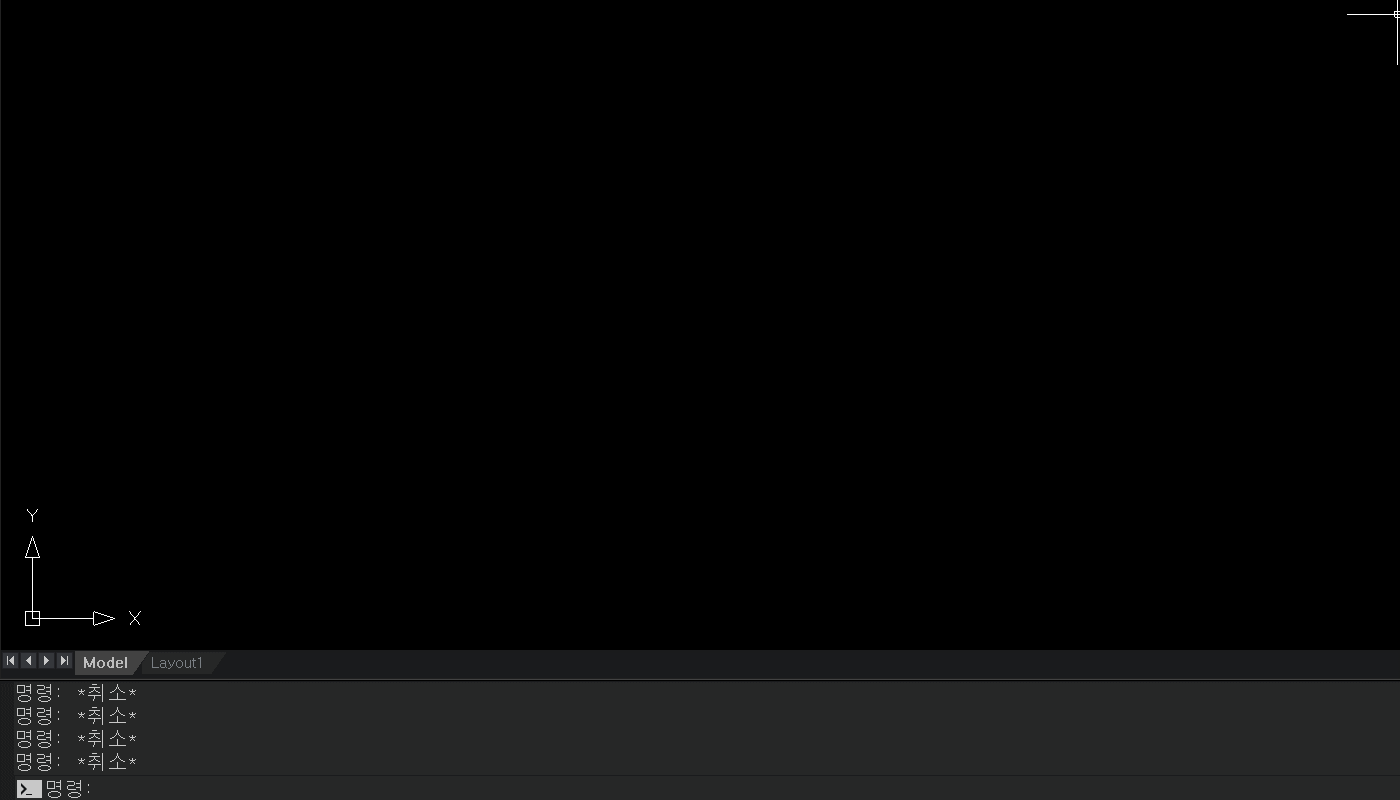

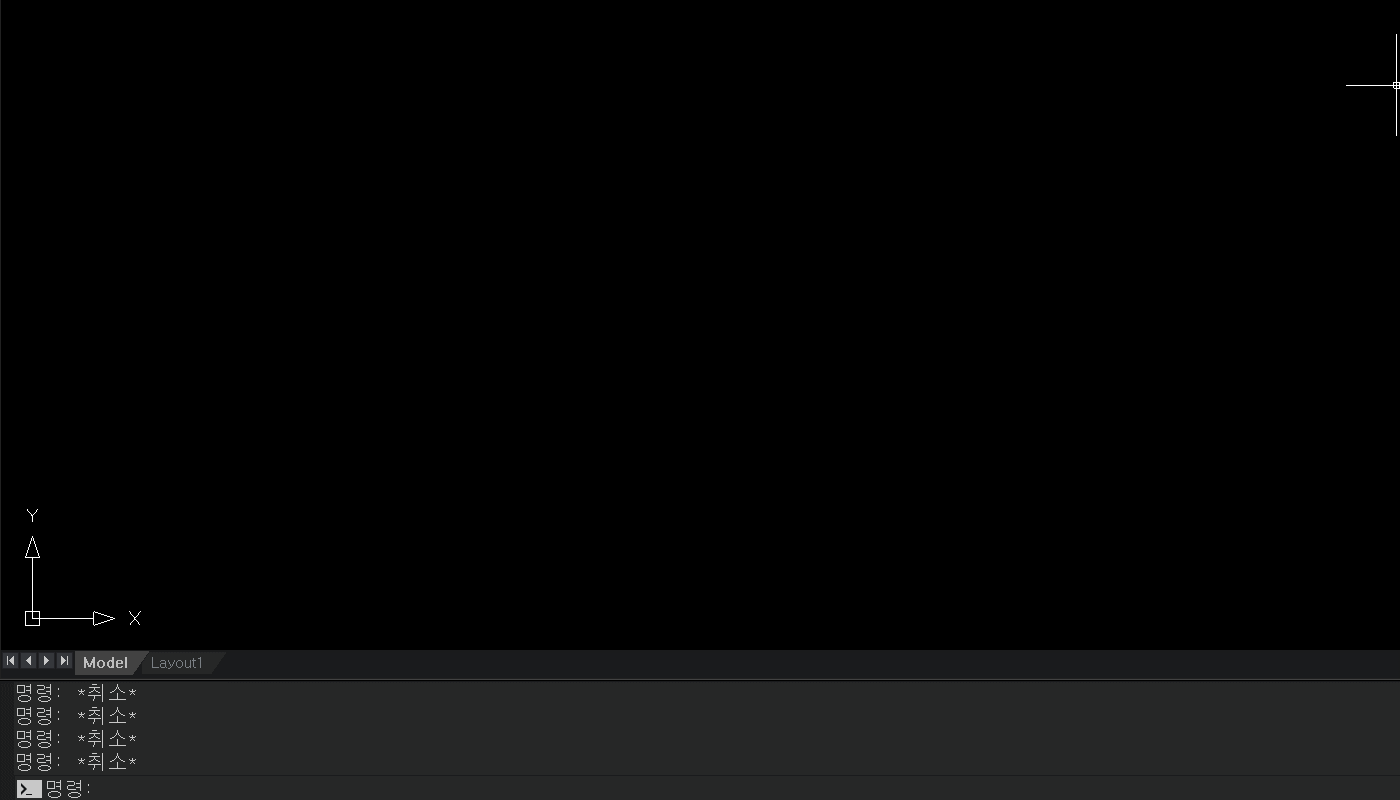

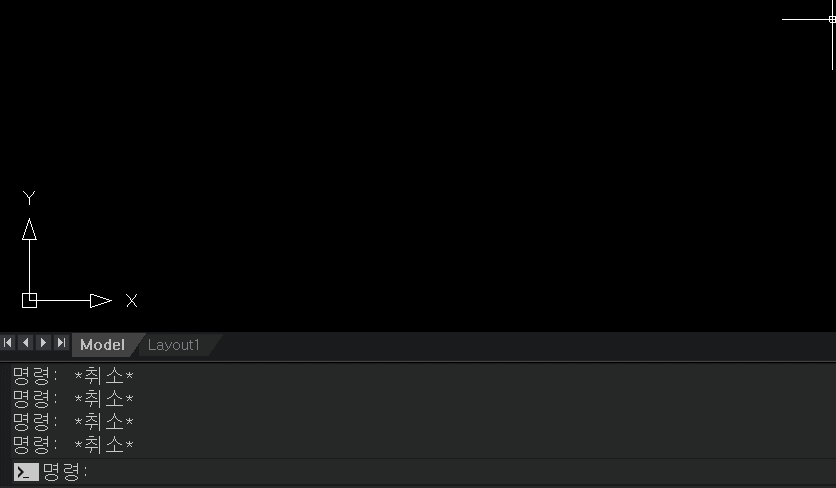

3. 사용 방법

작업방식은 다음과 같습니다.

1) 명령실행

2) 선 그리기(클릭)

3) 엔터 또는 스페이스 바

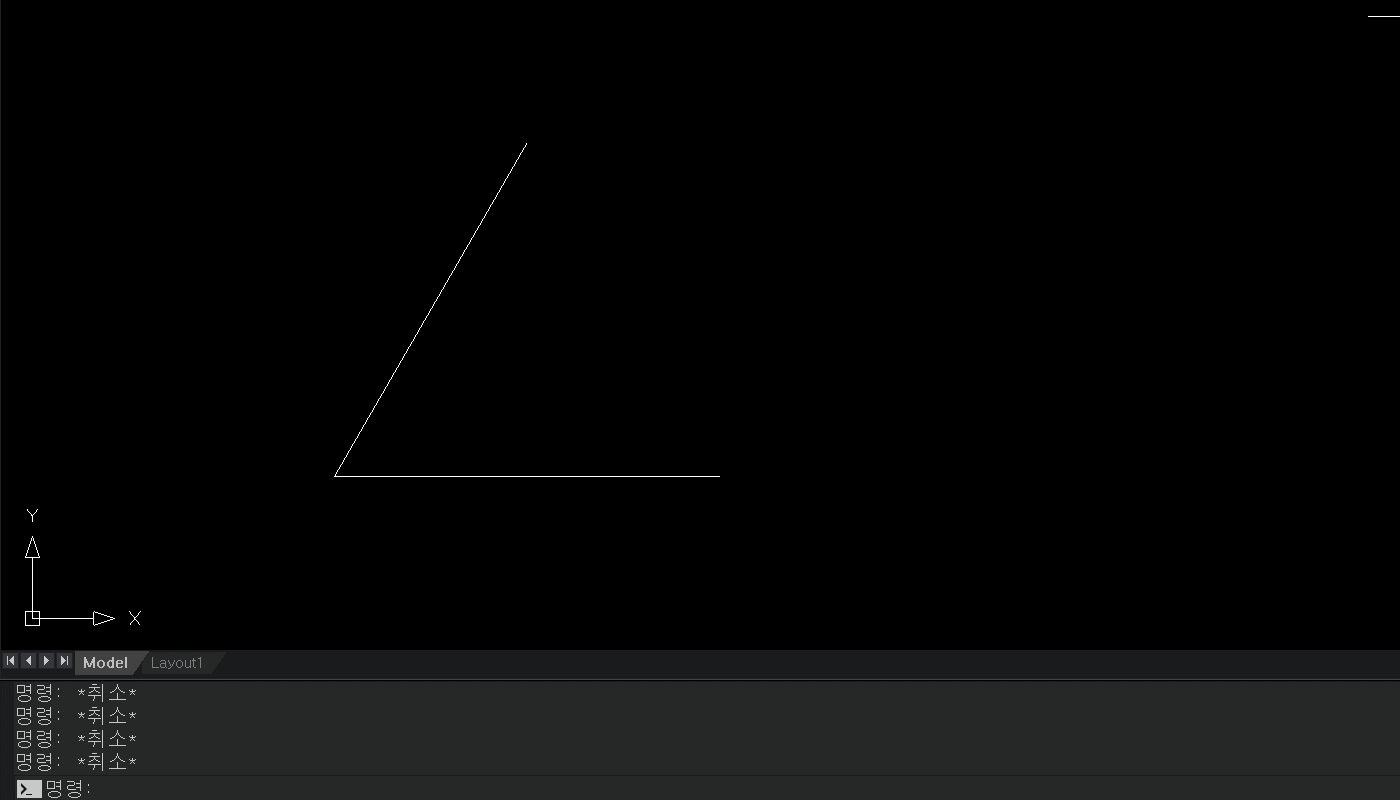

  4. 상세 설명

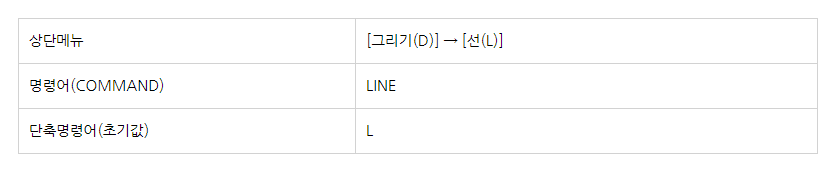

 1) [선 그리기] 실행 - 실행 방법 참조

 2) 첫 번째 점 지정 - 선이 시작하는 지점을 지정. Enter 키를 누르면 최근에 그려진 선의 끝 점에서부터 선을 계속해서 그릴 수 있습니다.

  3) 다음 점 지정 또는 [끊기(B)] - 계속해서 다음 점을 지정하여 선 세그먼트를 그립니다.

 4) 다음 점 지정 또는 [끊기(B) / 명령 취소(U)] - 계속해서 다음 점을 지정하여 선 세그먼트를 그립니다.

 5) 다음 점 지정 또는 [끊기(B) / 명령 취소(U)] - 계속해서 다음 점을 지정하여 선 세그먼트를 그립니다.

폴리선 그리기(PLINE)

 1. 개요

2. 설명

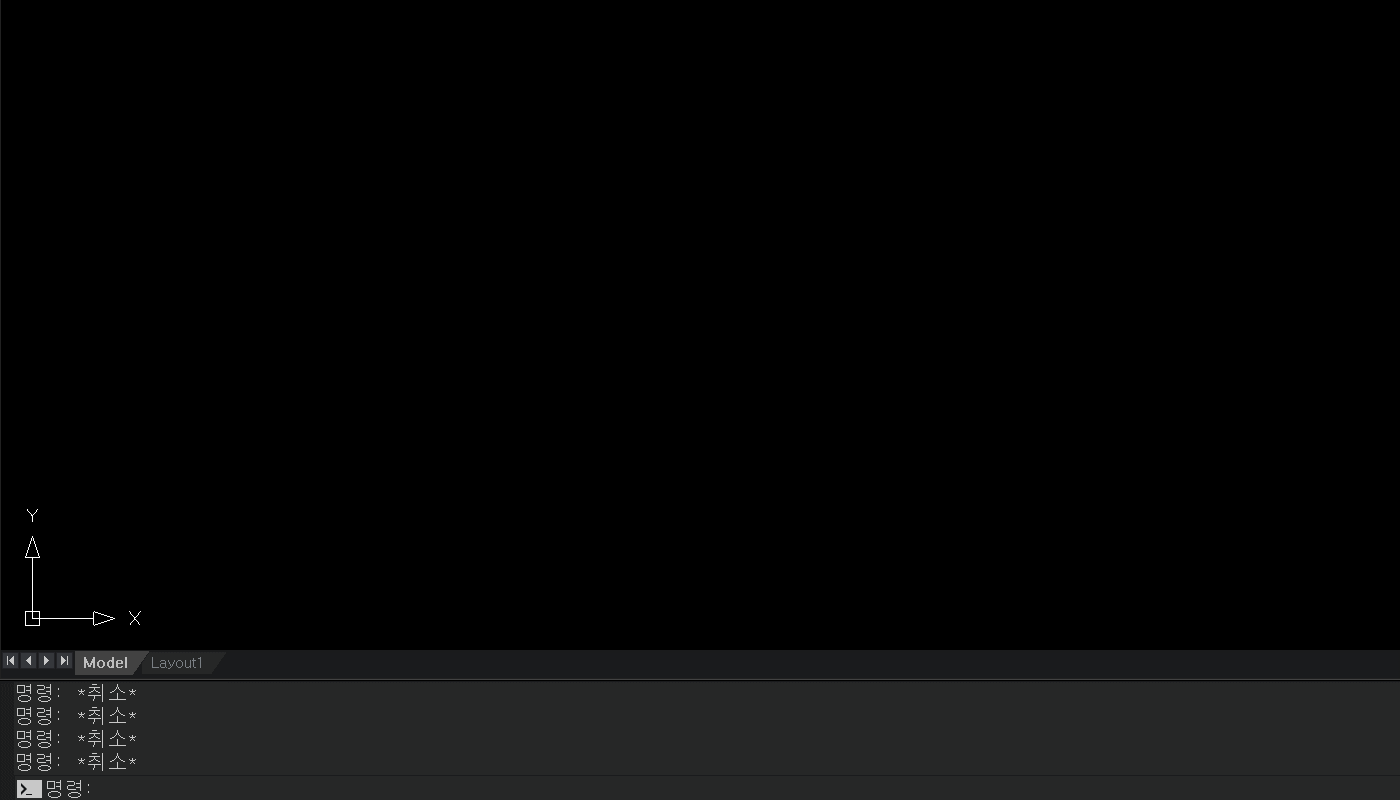

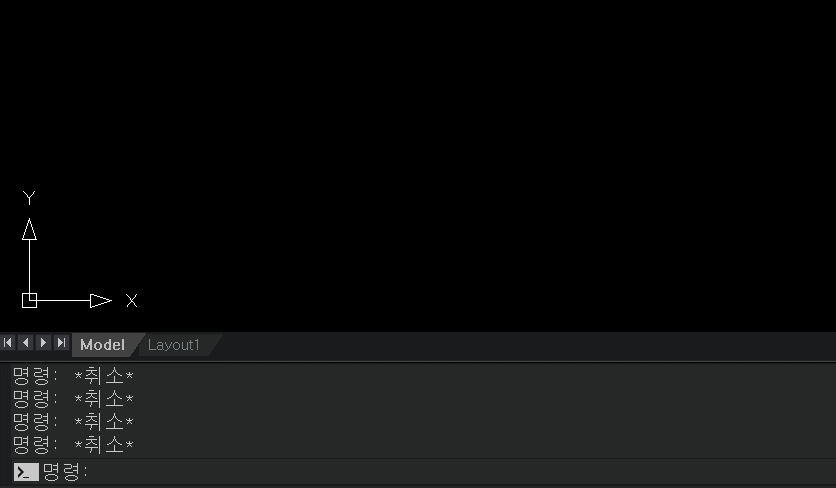

직선 세그먼트, 호 세그먼트 또는 그 둘을 조합하여 하나의 연속된 선형객체를 그립니다.

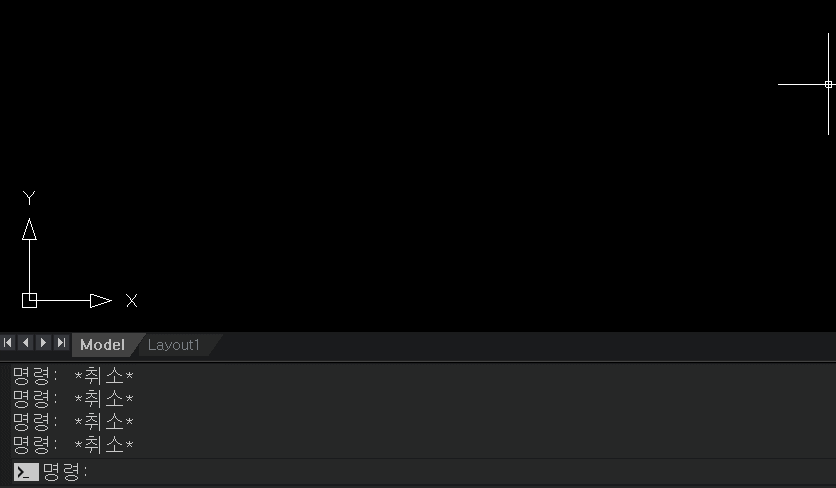

3. 사용 방법

작업방식은 다음과 같습니다.

1) 명령실행

2) 폴리선 그리기(클릭)

3) 엔터 또는 스페이스 바

4. 상세 설명

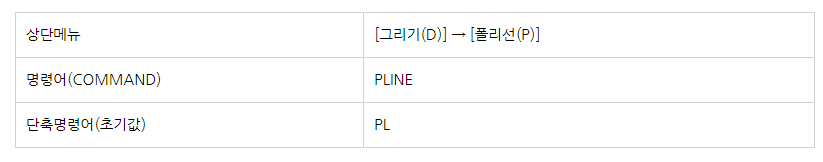

1) [폴리선 그리기] 실행 - 실행 방법 참조

2) 시작점 지정 [기준점 지정(B)] - 화면에서 폴리선이 시작되는 지점을 지정합니다. ENTER 키를 누르면 최근에 그려진 선의 끝점에서부터 선을

계속해서 그릴 수 있습니다.

3)다음점 지정 또는 [호(A) / 반폭(H) / 길이(L) : 명령 취소(U) / 폭(W)] - 계속해서 다음 점을 지정하여 폴리선을 그립니다.

3-1)호(A)

호의 끝점을 지정하여 호 모양의 폴리선을 그립니다. 또는 옵션을 선택합니다.

각도(A)

세그먼트의 사이각을 지정하여 호 모양의 화설표선을 그립니다.

중심(CE)

중심점 지정하여 그 중심점을 기준으로 호 모양의 화살표선을 그립니다.

방향(D)

호의 시작방향을 먼저 지정한 뒤 호 모양의 화살표선을 그립니다.

반폭(H)

호 모양 화살표선의 반폭을 지정합니다.

선(L)

직선 모양의 화살표선을 그립니다.

반지름(R)

반지름을 지정하여 호 모양의 화살표선을 그립니다.

두 번째 점(S)

두 번째 점 - 호의 끝점을 지정하여 호 모양의 화설표선을 그립니다.

폭(W)

호 모양 화살표선의 폭을 지정합니다.

닫기(CL)

호 모양 화살표선의 폭을 지정합니다.

명령취소(U)

호 모양 화살표선의 폭을 지정합니다.

3-2) 반폭(H)

호 모양 화살표선의 반폭을 지정합니다. 시작 반-폭 지정 / 끝 반-폭 지정

3-3)길이(L)

길이값을 입력하거나 화면에서 다음점을 지정하여 화살표선을 그립니다.

3-4) 명령취소(U)

명령 도중 마지거 선 세그먼트를 지우고 한 단계 이전의 단계로 되돌립니다. 더 이상 지울 세그먼트가 없는 경우 계속해서 시작점을 요구합니다.

3-5) 폭(W)

호 모양 화살표선의 폭을 지정합니다. 시작 폭 지정 / 끝 폭 지정

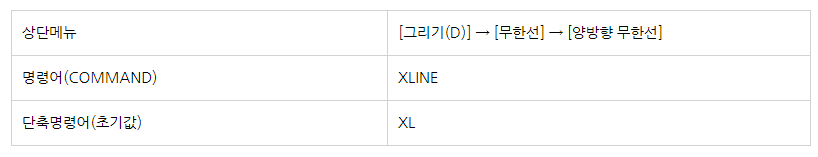

무한선 그리기 (XLINE)

1. 개요

2. 설명

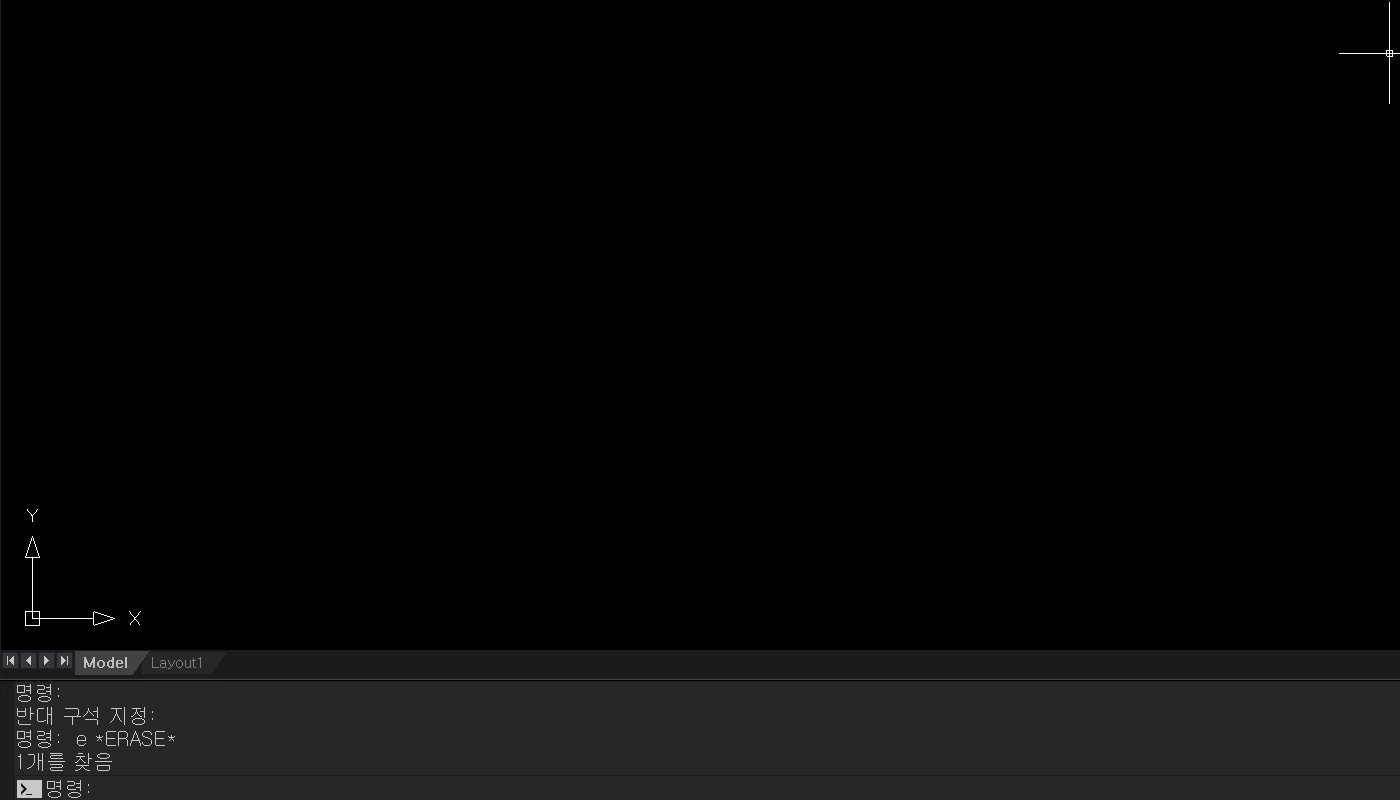

양방향의 무한대의 선을 작도합니다. 수평, 수직, 각도, 이등분, 간격띄우기 등 다양한 옵션을 제공합니다.

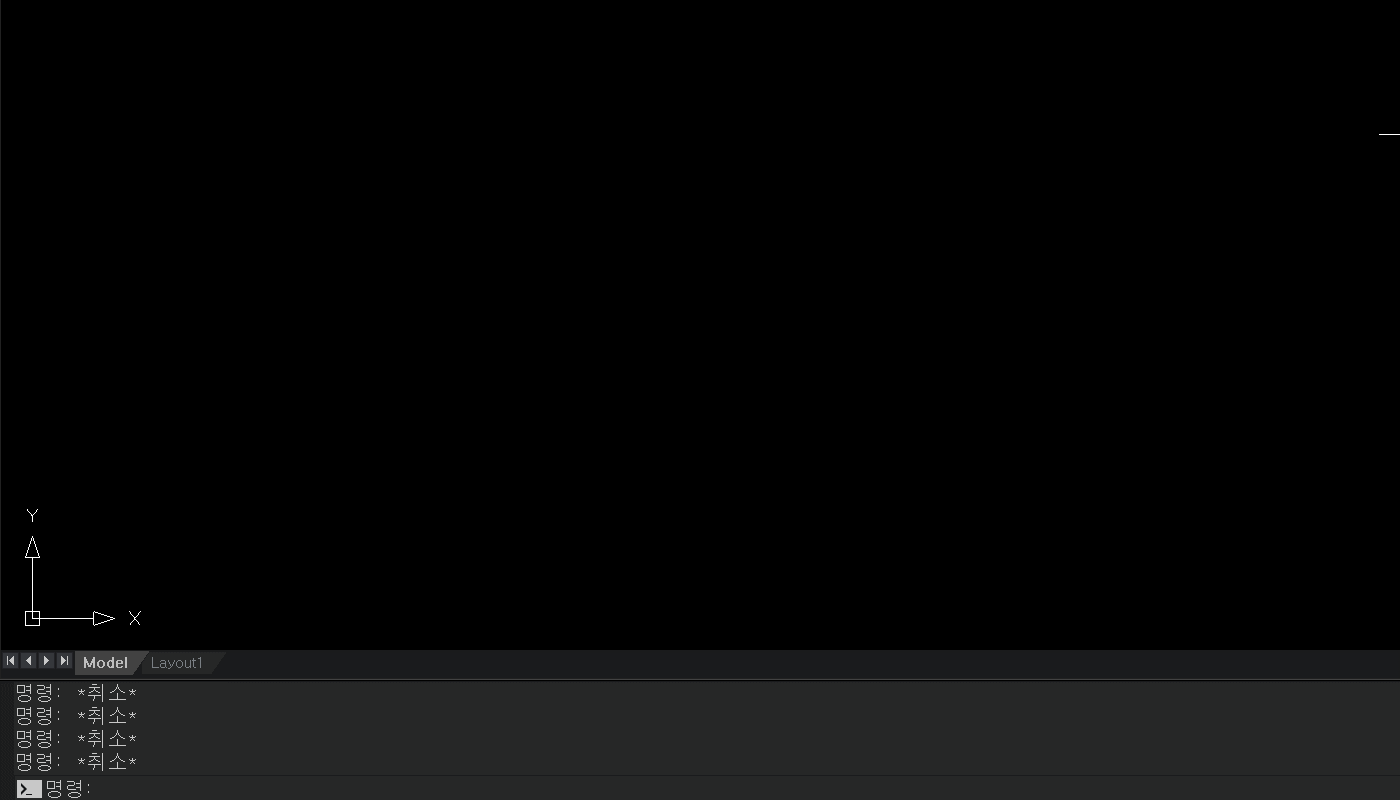

3. 사용 방법

작업 방식은 다음과 같습니다.

1) 명령실행

2) 점, 통과점 지정

3) 엔터 또는 스페이스바

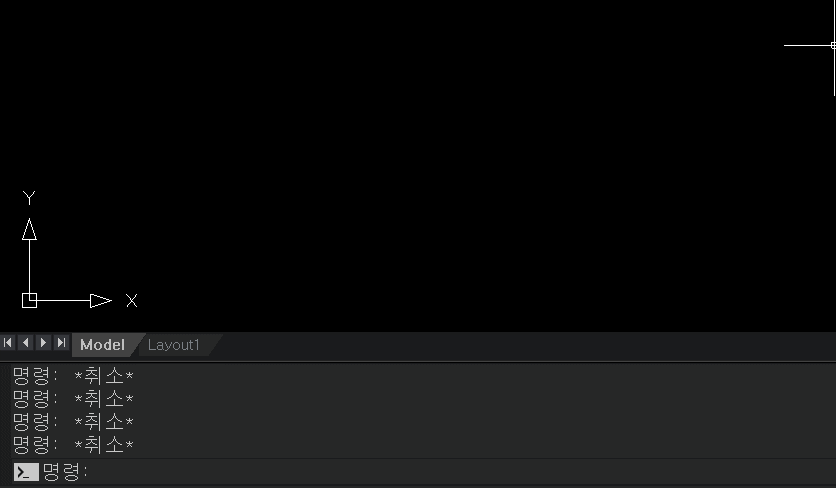

4. 상세 설명

1) [양방향 무한선 그리기] 실행 :

실행 방법 참조

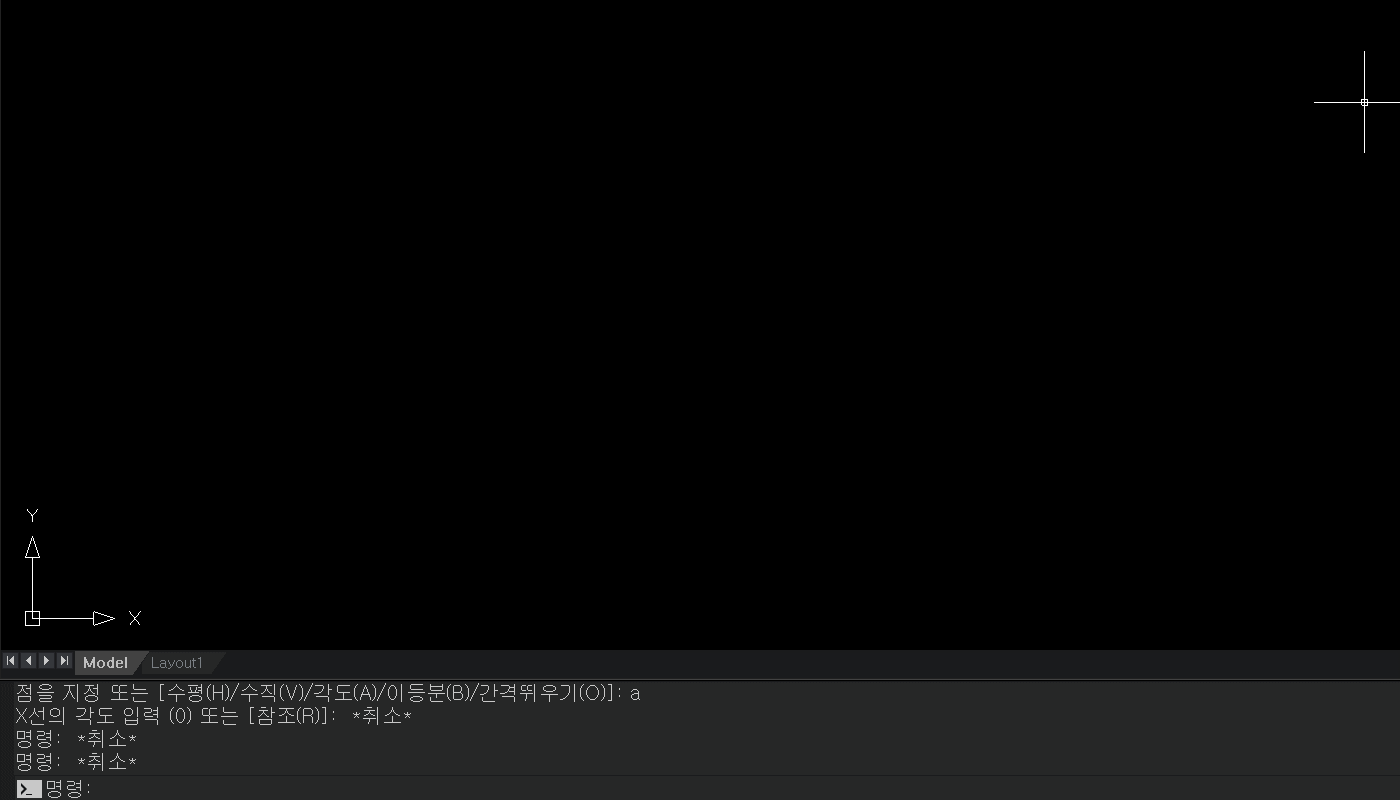

2) 점 지정 또는 [수평(H) / 수직(V) / 각도(A) / 이등분(B) / 간격띄우기(O)] :

무한선이 시작되는 지점을 화면에서 지정합니다.

2-1) 수평(H)

지정한 점을 통과하고 UCS의 X축에 평행한 수평 X선을 작성합니다.

2-2) 수직(V)

지정한 점을 통과하고 UCS의 Y축에 평행한 수직 Y선을 작성합니다.

2-3) 각도(A)

지정한 각도로 양방향 무한선을 작성합니다.

2-4) 이등분(B)

선택한 각도 정점을 통과하면서 첫 번째 선과 두 번째 선 사이를 이등분하는 양방향

무한선을 작성합니다.

2-5)간격띄우기(O)

다른 선 객체로부터 간격띄우기 값으로 정한 거리만큼 떨어진 양방향 무한선을 그립니다.

3) 통과점을 지정

무한선이 지나가는 통과점을 화면에서 지정합니다.
