해치 그리기

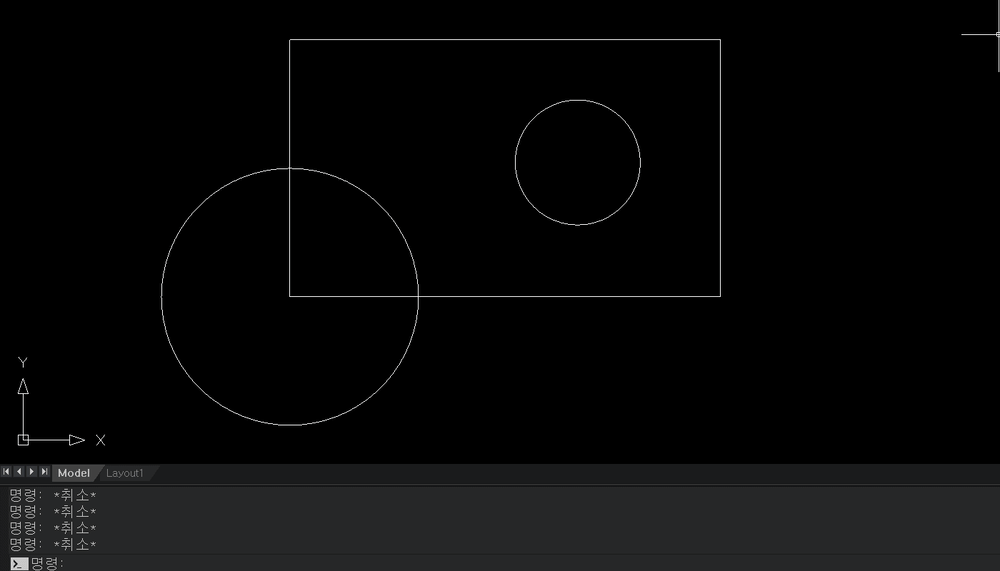

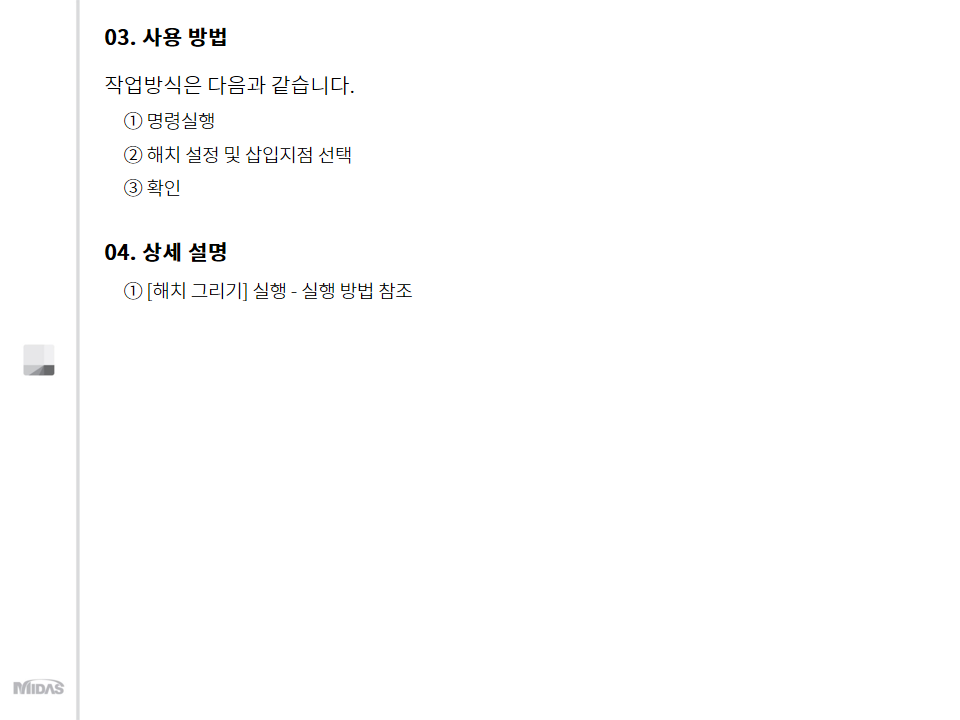

3. 사용 방법

작업 방식은 다음과 같습니다.

1) 명령 실행

2) 해치 설정 및 삽입지점 선택

3) 확인

4. 상세 설명

1. [해치 그리기] 실행 - 실행 방법 참조

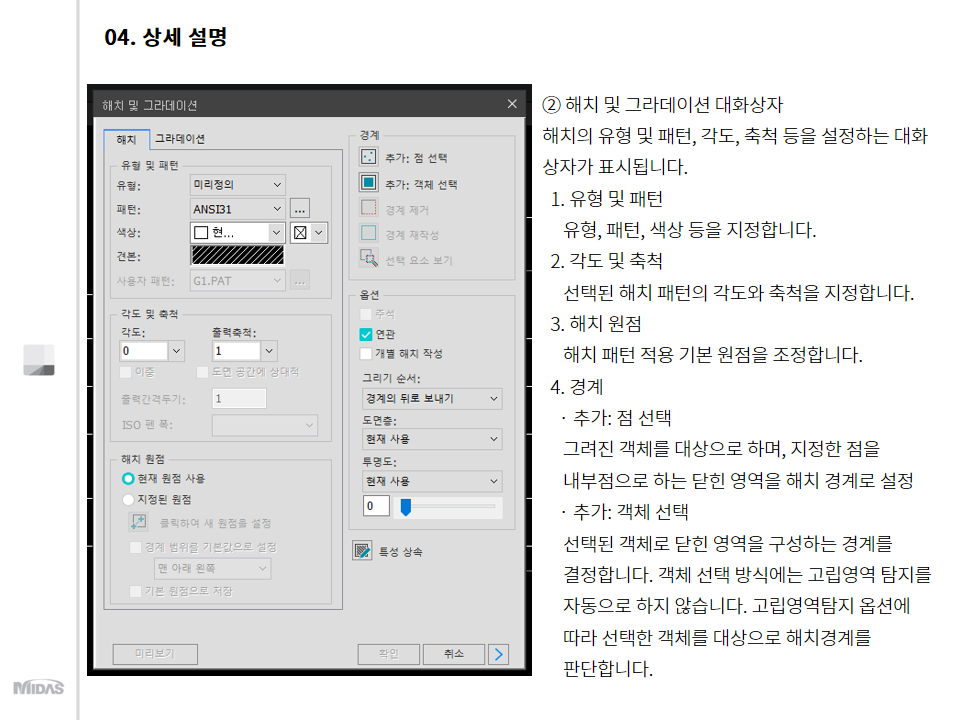

2. 해치 및 그라데이션 대화상자

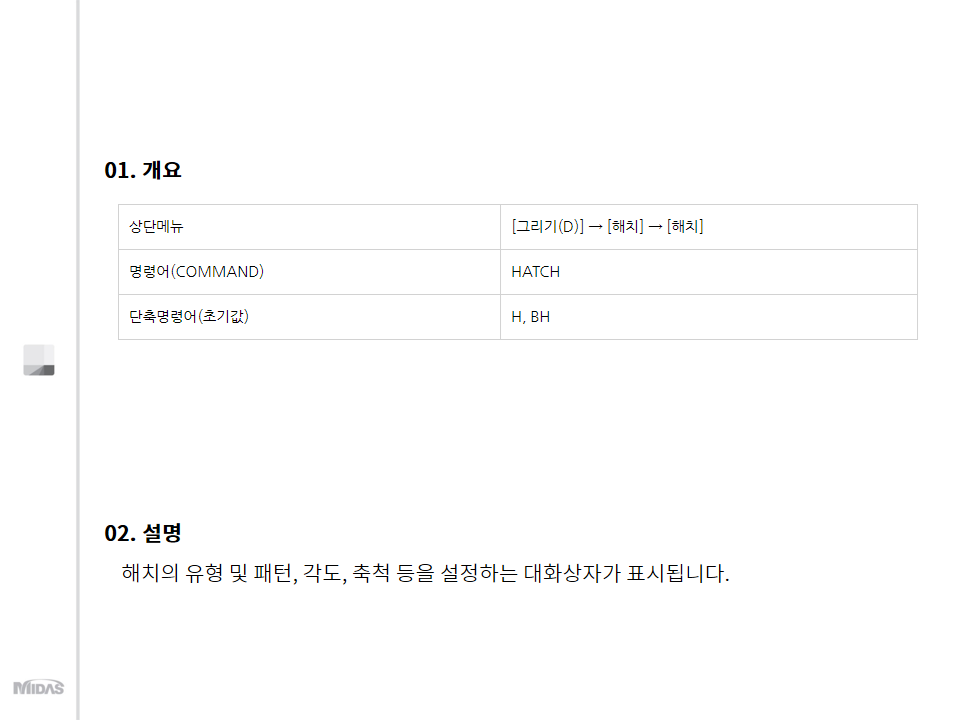

해치의 유형 및 패턴, 각도, 축척 등을 설정하는 대화상자가 표시됩니다.

2-1. 유형 및 패턴

유형, 패턴, 색상 등을 지정합니다.

2-2. 각도 및 축척

선택된 해치 패턴의 각도와 축척을 지정합니다.

2-3. 해치 원점

해치 패턴 적용 기본 원점을 조정합니다.

2-4. 경계

· 추가: 점 선택

그려진 객체를 대상으로 하며, 지정한 점을 내부점으로 하는 닫힌 영역을 해치 경계로 설정

· 추가: 객체 선택

선택된 객체로 닫힌 영역을 구성하는 경계를 결정합니다. 객체 선택 방식에는 고립영역 탐지를 자동으로

하지 않습니다. 고립영역탐지 옵션에 따라 선택한 객체를 대상으로 해치경계를 판단합니다.

· 경계 제거

선택한 객체를 경계정의에서 제거합니다.

· 경계 재작성

선택한 객체의 경계를 다시 작성합니다.

· 선택 요소 보기

현재 설정된 경계를 표시합니다. 점 선택, 객체 선택으로 경계를 정의한 경우사용할 수 있습니다.

2-5. 옵션

해치 생성 옵션을 조정합니다.

2-6. 특성 상속

특성을 일치시킬 해치객체를 선택하여 그 특성의 해치객체를 그립니다.

상속할 특성 해치 객체를 선택하면 해치 유형 및 패턴, 각도, 축척 설정이 선택한 해치객체의 설정상태로 변경됩니다.

2-7. 옵션 확장버튼

확장된 옵션으로 고립영역탐지 방법에 관한 옵션, 경계 객체의 유형 및 해치 원점 상속 오셥 등을 설정합니다.

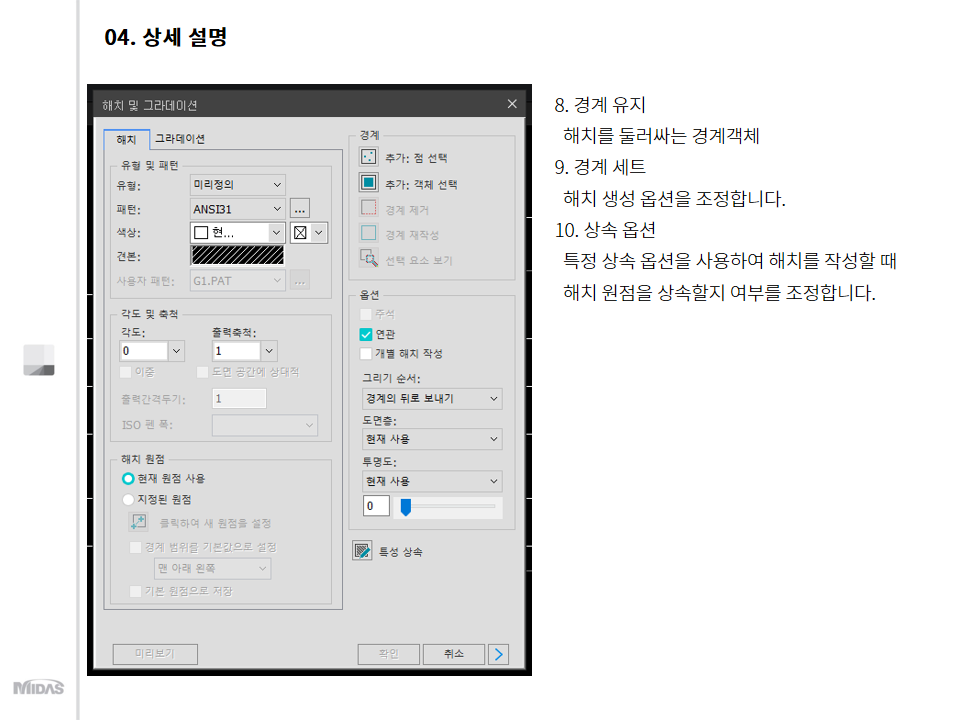

2-8. 경계 유지

해치를 둘러싸는 경계객체

2-9. 경계 세트

해치 생성 옵션을 조정합니다.

2-10. 상속 옵션

특정 상속 옵션을 사용하여 해치를 작성할 때 해치 원점을 상속할지 여부를 조정합니다.
