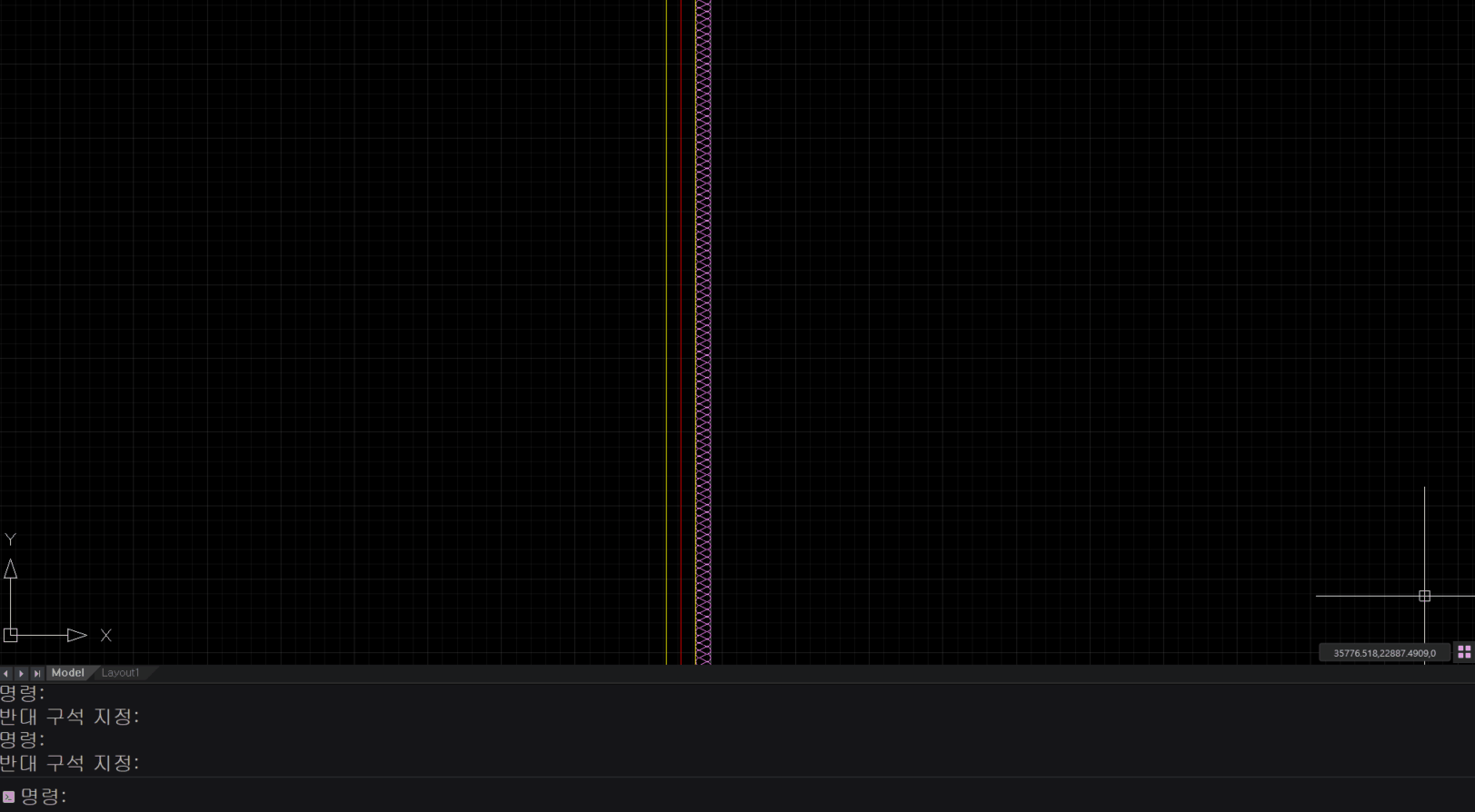

한 눈에 보는 COPYTRIM 기능 예시

위의 영상에서 보시는 것과 같이 직사각형 같은 닫힌 경계를 선택하여 경계 안의 객체를 잘라 원하는 위치로 복사할 수 있어서 상세도 작성 시 유용하게 사용 가능한데요.

하단의 가이드를 따라 기능 활용법과 활용 예시를 알아봅시다!

02. 명령어 COPYTRIM 활용 방법 및 예시

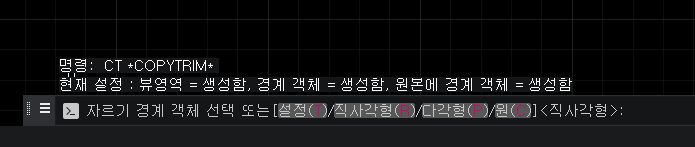

명령어 창에 COPYTRIM(CT)을 입력하면 ‘자르기 경계 객체 선택 또는 [설정(T)/직사각형(R)/다각형(P)/원(C)]’ 을 선택하도록 표시됩니다.

일반적인 TRIM 기능과 동일하게 자르기 경계 객체를 직접 선택하거나 직사각형, 다각형, 원 모양 중에서 경계 객체를 고를 수 있는데요.

자주 쓰이는 직사각형(R)과 원(C)을 두 가지 경우로 나누어 활용법을 소개하겠습니다.

자르기 경계 객체를 선택 가능

 1) 자르기 경계를 기본 설정값인 직사각형(R)으로 선택한 경우

① 직사각형(R)을 입력하면 ‘첫 번째 구석점’을 지정하도록 나옵니다. 경계로 나타낼 직사각형의 첫 번째 점을 선택하시면 됩니다.

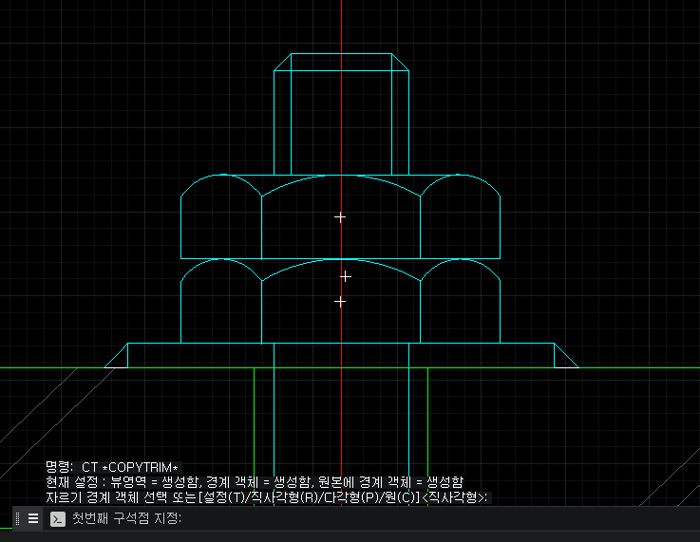

직사각형의 첫 번째 구석점 지정

② 첫 번째 구석점을 지정하면 ‘반대 구석 지점’을 지정하도록 나오는데요. 직사각형을 닫힌 경계로 만들기 위한 반대 지점을 선택해 주시면 됩니다.

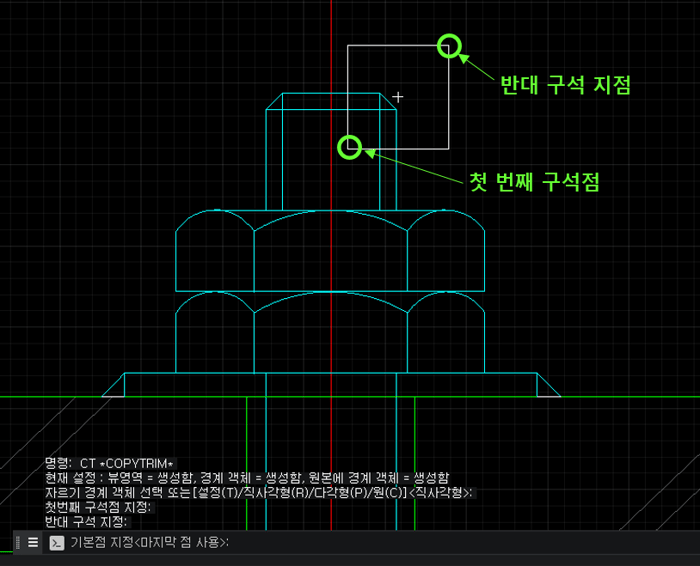

직사각형의 첫 번째 구석점과 반대 구석 지점 지정

③ 첫 번째 구석점과 반대 구석 지점을 선택하면 ‘기본점’을 지정하도록 나옵니다. 도면의 다른 부분에 배치하기 위해 기준이 되는 점을 정하시면 됩니다.

이후 ‘두 번째 점’을 지정하도록 나오는데요. 기본점을 기준으로 배치하기를 원하는 부분에 두 번째 점을 선택하면, 그 점에 직사각형 경계와 특정 부분이 복사됩니다.

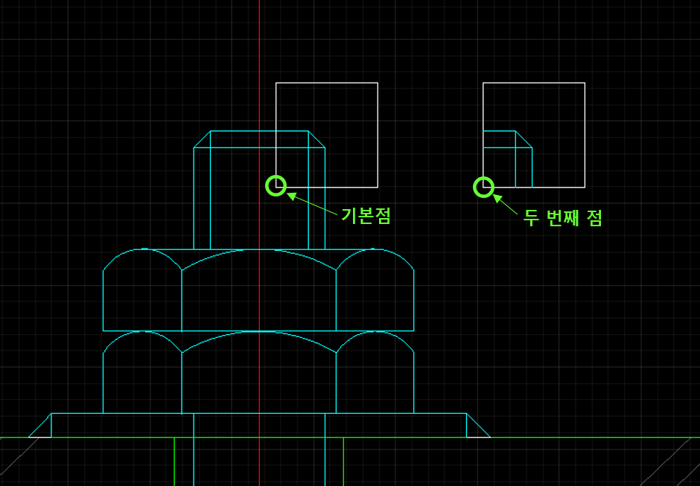

기본점과 두 번째 점을 지정하면 복사 완료

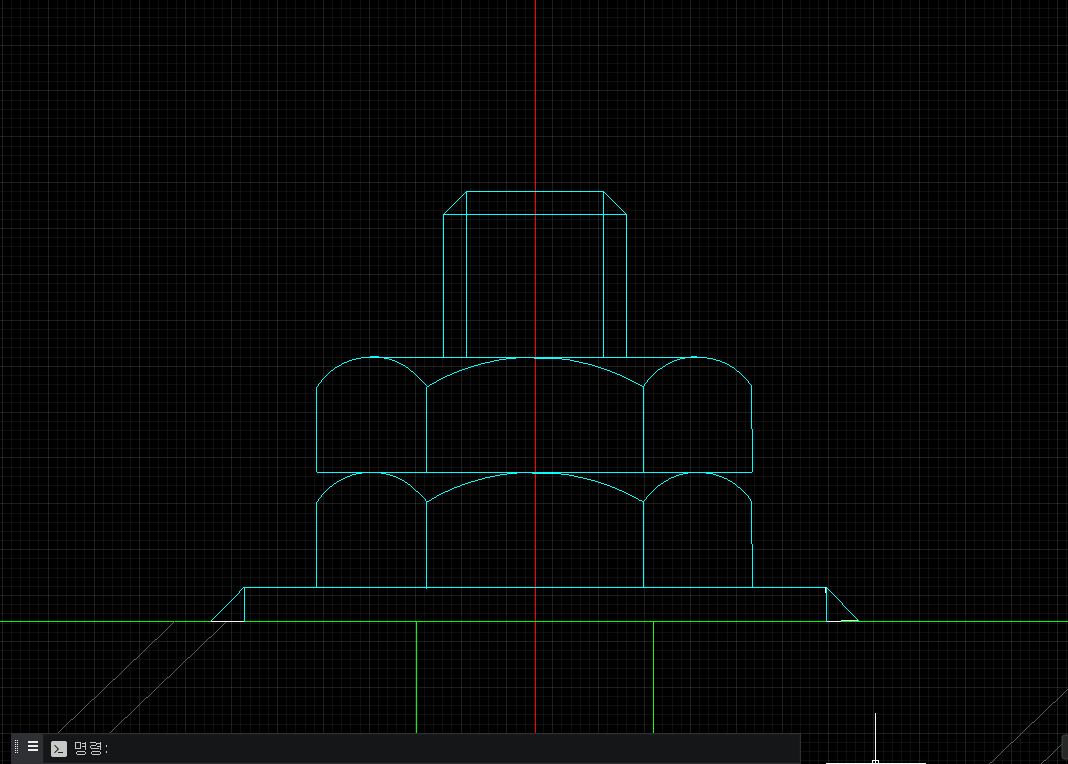

직사각형을 자르기 객체로 선택한 경우 COPYTRIM 실행 과정

 2) 자르기 경계를 원(C)으로 선택한 경우

① 원(C)을 입력하면 ‘원에 대한 중심점’을 지정하도록 나옵니다. 경계로 나타낼 원의 중심점을 지정하시면 됩니다.

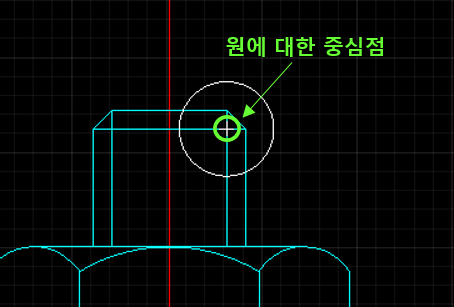

원에 대한 중심점 선택

② 중심점을 선택하면 ‘원의 반지름 또는 지름’을 입력하도록 나오는데요. 경계로 나타낼 원의 반지를 또는 지름을 숫자로 입력하시면 됩니다.

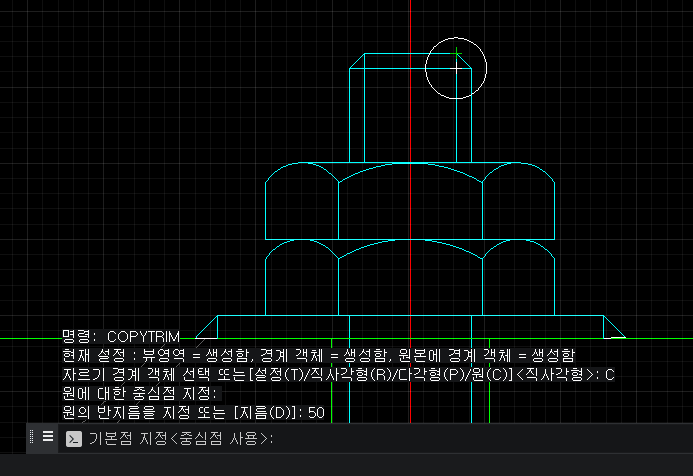

원의 반지름을 50으로 입력한 모습

③ 반지름 입력 후 ‘기본점’을 지정하도록 나옵니다. 도면의 다른 부분에 배치하기 위해 기준이 되는 점을 정하시면 됩니다.

이후 ‘두 번째 점’을 지정하도록 나오는데요. 기본점을 기준으로 배치하기를 원하는 부분에 두 번째 점을 선택하면, 그 점에 원 경계와 특정 부분이 복사됩니다.

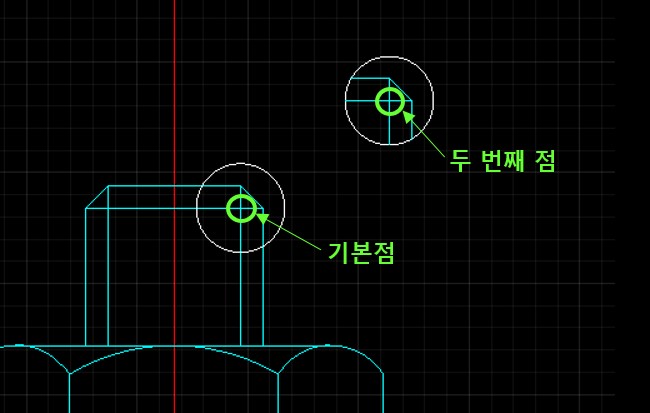

기본점과 두 번째 점을 지정하여 복사된 모습

아래 영상을 통해 사용법을 정리해 볼까요?

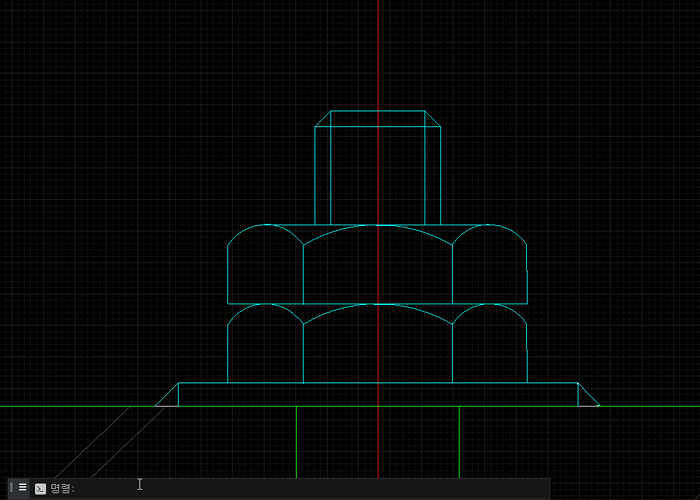

원을 자르기 객체로 선택한 경우 COPYTRIM 실행 과정

📢 COPYTRIM 관련하여 자주 묻는 질문을 알려드릴게요!

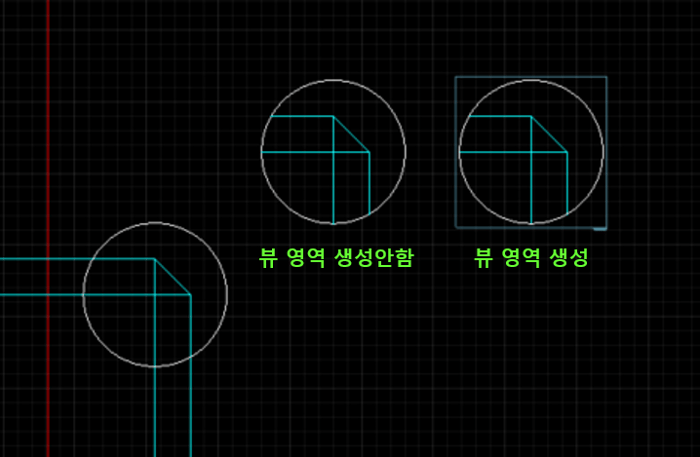

Q1. 뷰 영역을 생성 안하고 싶은데, 어떻게 설정하면 되나요?

답변 : 명령어 창에 COPYTRIM(CT) 입력 - 설정(T) 선택 - 뷰영역 생성안함(V) 선택하시면 뷰 영역이 생성되지 않습니다.

뷰 영역 생성 유무 설정 가능

Q2. XCLIP 기능과 COPYTRIM 기능의 차이점이 뭔가요?

답변 : XCLIP은 블록으로 된 원본 객체에서 보여주고 싶은 부분만 잘라내는 기능이고, COPYTRIM은 원본 객체에서 보여주고 싶은 부분을 잘라서 복사 후 해당 부분을 보여주는 기능입니다.

오늘은 마이다스캐드의 차별화된 기능인 COPYTRIM의 정의와, 직사각형과 원을 자르기 경계로 선택하여 COPYTRIM 기능을 실행하는 각각의 활용법을 알아보았는데요.

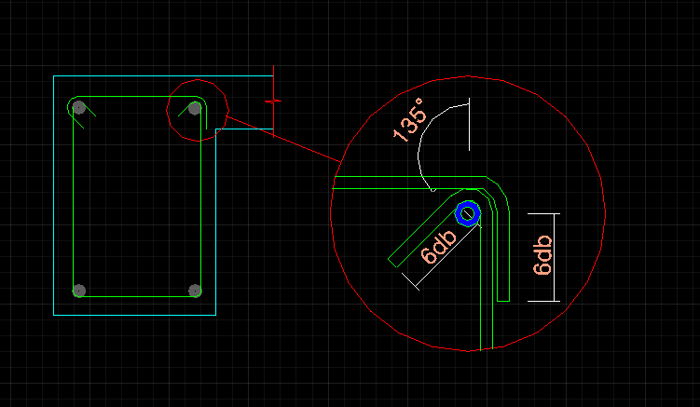

상세도 작업 시 COPY와 TRIM을 따로 작업할 필요 없이, COPYTRIM 기능을 활용한다면 밑그림 라인 정리하는 데에 유용하게 사용하실 수 있을 거예요.

이후 치수를 입력하거나 스케일 작업을 통해 상세도를 완성해 주시면 됩니다. 기존의 방식보다 작업 소요시간이 훨씬 단축되실 거예요!

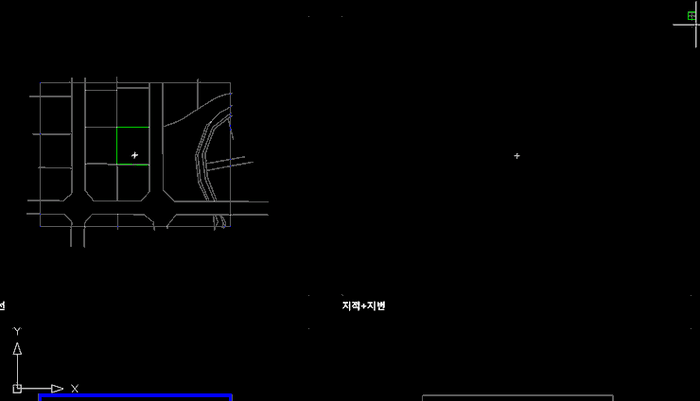

COPYTRIM 기능을 활용하면 지적도 외곽선을 한 번에 정리 가능

COPYTRIM 기능을 직접 체험해 보고 싶으시다면 아래의 '체험판 다운로드' 버튼을 눌러서 직접 체험해 보세요! 🤗
