한국전기설비규정(KEC) 정리

전로를 설치할 때 아래에 제시된 9가지를 제외한 경우에는 대지와 절연하여야 합니다.

01. 전로의 절연

1. 전기 수용 장소에 설치된 인입구를 접지하는 경우와 고압이나 특고압과 저압 전선이 물리적인 외력에 의해 서로 붙는 사고를 방지하기 위한 시설의 경우에는 절연하지 않습니다. 또 피뢰기의 접지와 특고압 가공전선로의 지지물에 설치하는 저압 기계기구와 같은 시설, 옥내에 설치하는 저압 접촉전선의 공사나 아크 용접장치 설치를 위한 저압 전로에 접지공사를 하는 경우 그 접지점에는 절연하지 않습니다.

2. 고압 또는 특고압과 저압의 접촉에 의한 위함방지 시설과 전로의 중성점이 접지 혹은 옥내의 네온 방전등 공사에서 전로의 중성점에 접지공사를 하는 경우 그 접지점에는 절연하지 않습니다.

3. 계기용변성기(Instrument Transformer)의 2차측 전로에 접지공사를 하는 경우 그 접지점에는 절연하지 않습니다.
● 계기용변성기 : 고전압과 대전류의 1차적인 전기량을 측정하는 전력계 또는 보호계전기 등의 접속장치에 적합한 2차적인 전압 및 전류로 바꾸어주는 전기기기를 말한다.

4. 특고압 가공전선과 저고압 가공전선을 동일한 지지물에 설치하는 공사를 할 경우 그 접지점에는 절연하지 않습니다.

5. 중섬점을 접지하는 특고압 가공선로의 중성선에 25kV 이하의 특고압 가공전선로를 다중 접지하여 설치하는 경우 그 접지점에는 절연하지 않습니다.

6. 파이프라인과 같은 전열장치를 설치할 때 사용하는 박스를 포함한 소구경관에 접지공사를 하는 경우 그 접지점에는 절연하지 않습니다.

7. 저압전로와 사용전압이 300V 이하인 저압전로(원거리의 제어소나 발전소에서 집중 감시 제어 장치와 같은 조작반을 사용하여 조작하고 전력설비에 대한 정보를 감시하는 등의 목적으로 설계된 자동제어 회로, 원방감시장치의 신호회로 및 이와 유사한 전기회로를 말하며 제어회로라고도 한다.)를 결합하는 변압기에서 2차측 전로의 접지점에는 절연하지 않습니다.

8. 절연을 할 수 없는 부분으로 분류된 아래의 지점에는 절연하지 않습니다.

가) 부득이하게 전로의 일부를 대지로부터 절연하지 않고 전기를 사용하는 경우에는 절연하지 않으며, 대표적인 예는 아래와 같습니다.

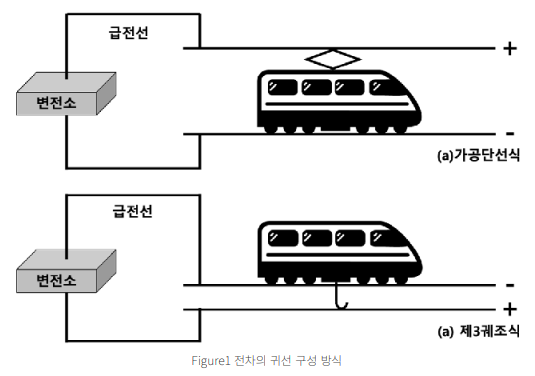

● 시험용 변압기와 기구 등의 전로에서 절연내력(유전체가 절연파괴되지 않는 최대 전기장의 세기)규정에 맞는 전력선 반송용 결합 리액터와 전기울타리의 전원장치, 엑스선발생장치(엑스선관, 엑스선관용변압기, 음극 가열용 변압기 및 이의 부속 장치와 엑스선관 회로의 배선), 전기부식방지 시설에 따라 설치된 전기부식방지용 양극과 단선식 Figure 1과 같은 전기철도의 귀선의 경우

전차의 귀선 구성 방식

나) 대지로부터 절연하는 것이 기술상 곤란한 경우에는 절연하지 않으며, 대표적인 예는 아래와 같습니다.
● 전기욕기, 전기로, 전기보일러, 전해조 등

9. 옥내에 설치하는 저압 직류 전기설비의 접지 공사를 위하여 직류계통에 접지공사를 하는 경우 그 접지점에는 절연하지 않습니다.

02. 전로의 절연저항 및 절연 내력

1. 사용 전압이 저압인 전로의 절연성능은 기술기준 제 52조를 만족하도록 설계되어야 하지만, 정전을 하기 어려워 절연저항을 측정하기 곤란한 경우에는 저항 성분의 누설전류가 1mA 이하이면 적합한 절연성능을 갖추었다고 할 수 있습니다.

2. 회전기, 정류기, 연료전지 및 태양전지 모듈의 전로, 변압기의 전로, 기구 등의 전로와 직류식 전기철도용 전차선을 제외한 고압 및 특고압의 전로는 아래 표 1에 제시된 시험전압을 전로와 대지 사이(다심케이블의 경우에는 심선의 상호 간 혹은 심선과 대지 사이에 전압을 가함)에 10분간 연속으로 가하여 절연내력을 시험할 때 견딜 수 있도록 설계하여야 합니다.

다만, 전선에 케이블을 사용하는 교류 전로의 경우 표 1에서 정한 시험전압의 2배인 직류전압을 전로와 대지 사이(다심케이블의 경우에는 심선의 상호 간 혹은 심선과 대지 사이에 전압을 가함)에 10분간 연속으로 가하여 절연내력을 시험하였을 때에 견딜 수 있는 경우에는 예외로 합니다.

또, 표 1의 8번 조건에 따른 직류 저압측 전로의 절연내력 시험 전압의 계산은 아래 식에 따라 할 수 있습니다.
