전기분야에서는 캐드(CAD)를 다양한 방법으로 사용하고 있죠. 분전반, 통신, 조명, 냉 난방 설비 등 건축 설계분야로부터 받은 도면을 백그라운드에 놓고 작업을 주로 합니다.

하지만 전기분야에서 다루는 분야가 너무 광범위하다 보니, 필요한 소스 및 템플릿이 한 데 모인 자료를 찾기가 쉽지 않습니다. 전기분야에서 주로 다루는 캐드 소스 및 템플릿을 한데 모아서 공유해드리니, 파일을 설치하여 전기분야 도면을 작성하실 때 참고하시면서 사용하시길 바라겠습니다.

midasCAD 개발사 마이다스아이티 소개

우리 손으로 만든 우리의 기술로 대한민국 공학 기술의 우수성을 전세계에 알리고 있습니다.

마이다스아이티는 1990년 MIDAS Gen을 시작으로 건축, 토목, 지반 분야에 30여 제품을 출시하여 건설분야 소프트웨어 시장 점유율 세계 1위 기업으로 그 기술력을 인정받았습니다. 그 기술력을 바탕으로, 캐드 분야의 새로운 기술 보급과 자립화를 위한 프로젝트를 추진해오고 있습니다.

01. 전기 캐드 소스 및 템플릿

- 전기분야 캐드 작성시 필요한, 범례/주기사항/일반사항이 있는 템플릿.
- 블록으로 등록하여 사용하실 수 있는 전기분야 캐드 소스.
- 디테일한 도면요소가 포함된 전기분야 상세도.
위의 내용의 순서대로 전기캐드로 사용할 수 있는 소스 및 템플릿이 포함되어 있습니다.

02. 캐드소스 활용 (사용자 도면 등록하기)

캐드소스나 템플릿, 참고할 도면이 있는 경우에 DWG파일을 매번 들고 다니면서, 새로 작업하는 도면에 옮겨서 작업을 하는 번거로움을 한 번씩은 겪어보셨을 겁니다. 사용하는 PC의 도면 폴더를 제대로 정리하지 않는 경우에는 블록과 같은 작은 소스를 찾을 때에도 많은 시간이 소요되는 번거로움도 있죠.

하지만 마이다스캐드에서는 자주 사용하는 도면이나 템플릿을 ‘워크트리’에 등록 후 간단한 ‘드래그 드롭’ 동작만으로 꺼내서 사용할 수 있어요. 놀라운 점 하나는 워크트리에 등록하는 도면이 DWG의 용량 차지에 영향을 주지도 않으며, 쉽게 변경 및 삭제도 가능하다는 점입니다.

1) C드라이브/MIDAS 폴더로 접속

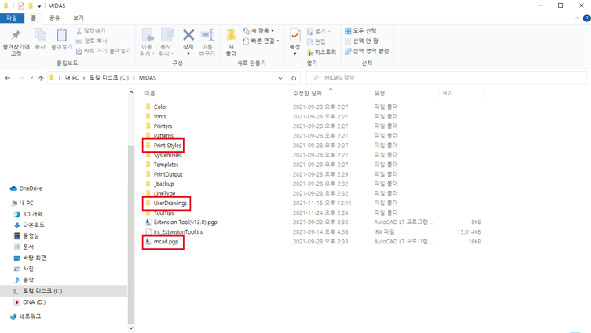

파일탐색기에서 로컬 디스크(C:) 즉, C드라이브로 들어가게 되면 MIDAS라는 폴더가 있습니다. 해당 폴더에 들어가게 되면, 상단의 이미지처럼 마이다스캐드와 연관이 있는 폴더 및 파일들을 보실 수 있습니다.

첫 번째. Mcad.pgp파일
해당 파일은 현재 마이다스캐드 내 명령어를 변경 및 추가할 수 있는 파일입니다. 해당 파일에서 수정을 원하는 명령어를 ctrl + f를 눌러서 찾은 후, 겹치지 않는 명령어로 변경 > 저장 > 마이다스캐드 실행 후, 단축 명령어 reinit를 입력하면 명령어가 바뀌는 것을 확인하실 수 있습니다.

두 번째. Print Style 폴더
사무소 및 개인이 사용하는 ctb파일을 해당 폴더에 넣게 될 경우, 플룻 시 해당 ctb를 사용하여 선 두께 조절이 가능합니다.

세 번째. UserDrawings 폴더

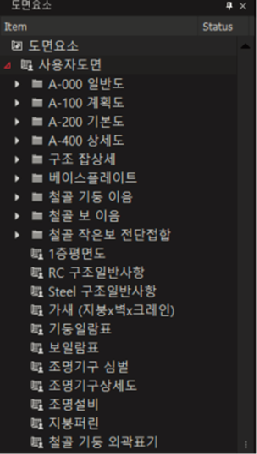

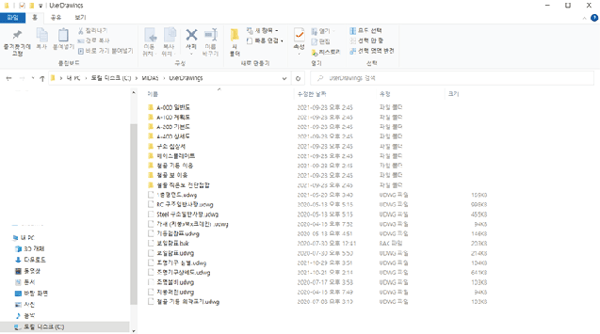

앞서 말씀드렸던, 자주 사용하는 도면이나 템플릿을 ‘워크트리’에 등록할 수 있는 폴더입니다. 해당 폴더에 확장자 .udwg 파일을 넣게 되면, 워크트리 > 사용자 도면에 해당 도면이 등록되는 것을 확인할 수 있습니다.

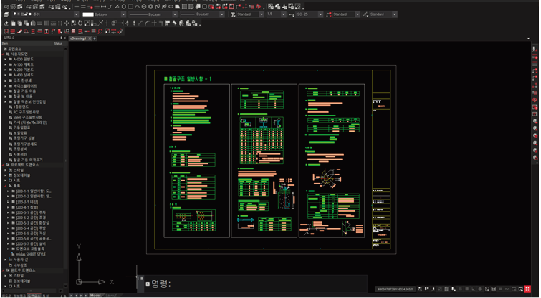

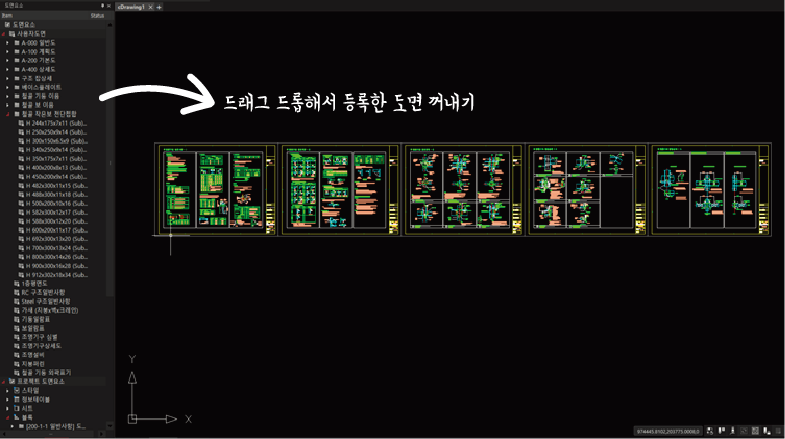

2) 등록한 도면을 마우스로 선택을 한 후, 뷰포트로 드래그 드롭을 하게 되면, 등록한 도면을 쉽게 꺼내서 사용하실 수 있습니다.

상단의 ‘다운로드 버튼을 눌러서 설치한 파일’들은 C드라이브/MIDAS/UserDrawings 경로에 넣는다면, 사용자 도면으로 바로 적용시켜 사용이 가능합니다.

03. 캐드소스 활용 (HOW to .udwg 확장자 만들기?)

1) 마이다스캐드 프로그램 실행

2) 등록하고자 하는 객체 그리기(또는 가져오기)

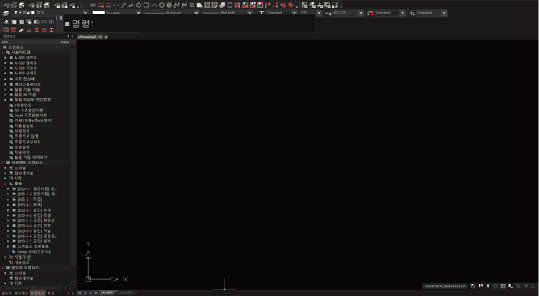

3) 단축명령어 DUD 입력
(DEFINE USER DRAWING)

DUD (DEFINE USER DRAWING) 명령어를 입력해줍니다.
해당 명령어는 ‘사용자도면 정의’ 해주는 명령어 입니다.

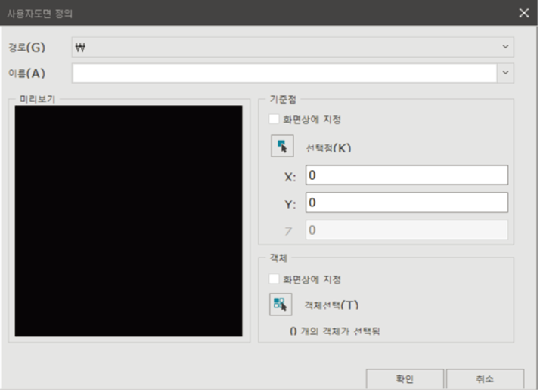

4) 사용자 도면 정의

경로는 자동적으로 C드라이브/MIDAS/UserDrawings 로 등록이 될 수 있도록 지정이 되어있습니다.
워크트리에 표기가 될 사용자 도면의 ‘이름’과 ‘기준점’ , ‘객체’를 선택한 후, 확인 버튼을 눌러서 사용자 도면으로 등록을 해줍니다.

5) 확인

방금 전, 만들었던 사용자도면이 워크트리>사용자도면에 등록된 것을 확인하실 수 있습니다.

추가 적으로, C드라이브/MIDAS/UserDrawings의 경로에도 방금 전 만든 사용자 도면이 .udwg의 확장자를 가진 상태로 생성이 되어있는 것을 확인할 수 있습니다. 해당 기능을 잘 활용한다면, ‘워크트리’를 나만의 작업공간으로 활용 가능합니다.
